带锁紧结构吊装牵引连接构件

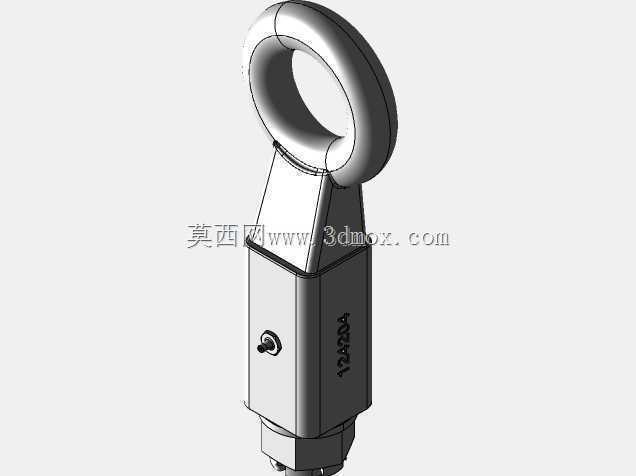

　　在起重吊装、设备移位、车辆拖曳、工业产线工位转运等场景里，这类带一体式吊环的牵引连接构件是传递拉力的核心受力部件，区别于普通焊接吊环的不可拆卸特性，该构件采用螺纹连接加侧顶丝锁紧的组合结构，可适配不同规格的外螺纹安装端，在需要频繁拆装牵引点位的作业场景中，能大幅减少连接件的更换成本，避免在被牵引设备本体上反复焊接吊耳造成的母材损伤。从实际受力逻辑出发，该构件的吊环部分采用大圆角过渡的闭环环形结构，环体内壁做了圆弧修型，卸扣、牵引钢丝绳索具套入后不会出现锐角切割索具的问题，环形截面的等直径设计能保证拉力在环体周向均匀传递，不会出现局部应力集中导致的断裂风险，日常作业中可匹配对应吨位的弓形卸扣、重型吊钩使用，适配水平牵引、

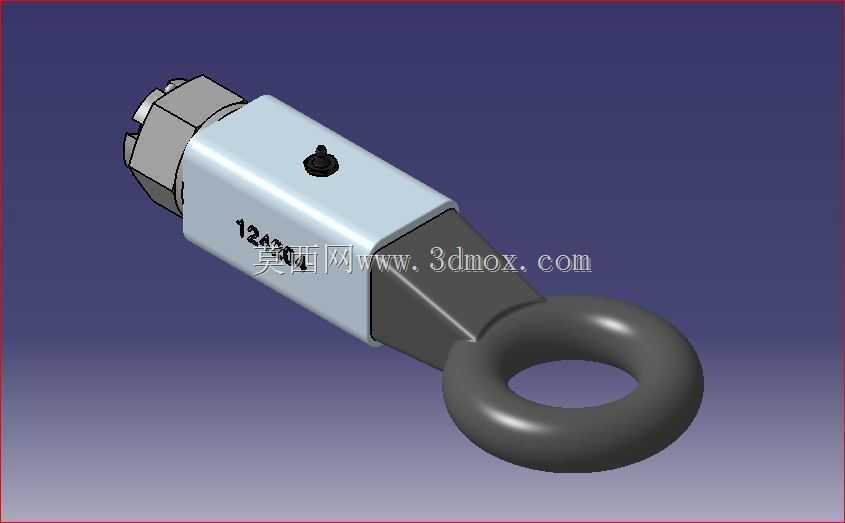

　　垂直起吊等多方向受力工况。构件的主体连接段采用方形截面的柱体结构，相比圆柱结构，方形柱体在安装时可通过普通扳手夹持完成螺纹拧紧作业，不需要额外加工专用扳手位，现场安装的适配性更强，柱体侧面设置的内六角顶丝，在螺纹旋合到位后可顶紧在安装螺杆的螺纹牙底，避免作业过程中螺纹受振动出现回转松脱，即便在牵引过程中存在频繁的交变载荷、设备启停带来的冲击载荷，锁紧结构也能保证连接副不会出现间隙，杜绝松脱隐患。从安装边界来看，该构件的螺纹端采用标准外螺纹适配结构，安装时仅需要在被牵引设备的对应位置加工匹配的内螺纹孔，保证螺纹旋合深度达到螺纹公称直径的1.2倍以上即可满足额定载荷下的受力要求，方形柱体的对边尺寸留有足够的扳手操作空间，

　　安装时不需要额外避让周边结构，吊环的内孔直径可适配常规规格的卸扣横销，索具连接后吊环可绕螺纹轴线做360度回转，能自动适配牵引方向的变化，避免索具出现拧扭、别劲的情况，减少索具的额外受力损耗。在结构设计过程中，该构件的吊环与主体连接段的衔接位置做了大斜面过渡，没有出现直角突变的结构，从三维建模的应力仿真结果来看，这种过渡结构能将衔接位置的应力集中系数降低40%以上，在承受最大额定拉力时，过渡位置的应力值远低于材料的屈服强度，可满足长期反复使用的强度要求。主体柱体上的标识区域采用平面加工，可直接打印载荷等级、规格编号等信息，现场作业人员可快速识别构件的承载参数，避免出现超载使用的情况。顶丝的安装位置设置在柱体侧面的中心位置，

　　拧紧时受力方向垂直于螺纹轴线，不会对螺纹副的旋合精度造成影响，顶丝的端面做了凹坑处理，顶紧时可卡在螺纹牙的间隙中，锁紧后不会因为振动出现顶丝回退。这类牵引构件在实际使用中，可覆盖从轻型设备工位转运到重型工程机械拖曳的多类场景，相比传统的焊接吊耳，它的可拆卸特性让设备在完成转运后可快速拆除，不会在设备表面留下突出的结构影响设备外观与后续使用，相比普通的吊环螺钉，它的侧锁紧结构能更好地应对振动、冲击类的复杂受力工况，不会出现螺纹松脱的安全隐患。建模过程中对各部分的配合间隙做了精准控制，螺纹部分采用标准公制螺纹的参数建模，顶丝与主体的螺纹孔配合采用中等精度的间隙配合，既保证顶丝可顺利拧紧，又不会出现配合过松导致的锁紧失效，吊环部分的圆弧曲面做了曲率连续处理，不会出现曲面棱线导致的索具磨损，整体结构没有多余的工艺死角，后续实际加工时可采用整体锻造后机加工的工艺完成，锻造后的金属流线能顺着构件的受力方向分布，进一步提升构件的整体强度与抗冲击性能。
