商用车重载钢制轮辋结构设计

　　商用车轮辋作为承载整车重量、传递行驶扭矩的核心行走部件，其结构合理性直接关系到车辆行驶的安全性与轮胎使用寿命。9.00-22.5规格的轮辋主要适配中重型货运卡车、大型客运巴士以及部分专用作业车辆的22.5英寸无内胎真空轮胎，这类轮辋采用钢制滚压成型工艺制作，相比传统有内胎轮辋，取消了内胎与垫带的安装空间，轮辋本体与轮胎胎圈直接密封配合，能够降低高速行驶时的内胎摩擦生热风险，同时减少爆胎后的气压流失速度，提升长途干线运输的行驶可靠性。

　　从实际应用场景来看，该规格轮辋多用于总质量18-31吨区间的公路运输车辆，常见于6x4、4x2构型的干线物流牵引车、载货车以及12米级公路客运车辆，部分市政环卫类专用车辆也会选用同规格轮辋适配耐磨型真空轮胎。轮辋在整车中承担的作用并非单纯的轮胎安装载体，行驶过程中需要承受垂直方向的满载冲击载荷、加速与制动时的纵向扭矩传递、转向时的横向侧向力，同时还要兼顾轮胎充气后的密封性能，以及高速旋转时的动平衡精度要求。

　　在结构设计层面，该轮辋采用多段式滚压焊接结构，轮缘部分采用加厚圆弧过渡设计，匹配真空轮胎的胎圈轮廓，避免车辆重载转弯时胎圈与轮辋发生相对位移导致的漏气问题；轮辐部分采用等强度冲孔设计，螺栓孔分布圆严格匹配对应车型的车桥轮毂安装尺寸，中心定位孔与轮毂轴头采用间隙配合保证安装同轴度，通风孔的排布兼顾制动系统的散热需求与轮辐自身的结构强度，避免应力集中导致的轮辐开裂问题。设计过程中需要重点校核轮辋的额定载荷，按照对应车型的轴荷分配，单轮承载能力需要满足满载轴荷下的安全系数要求，同时要考虑恶劣路况下的冲击载荷冗余，滚压成型的轮辋体焊缝需要采用满焊工艺，焊接后进行去应力处理，避免长期交变载荷下焊缝出现疲劳开裂。

　　安装边界方面，该规格轮辋的名义宽度为9英寸，适配名义断面宽度265-295mm系列的22.5英寸真空轮胎，轮辋的安装平面到轮缘外侧的偏距尺寸严格匹配对应车桥的轮距要求，避免轮胎与车架、板簧或者转向拉杆发生运动干涉；螺栓孔的数量与孔径适配主流重型车桥的轮毂螺栓规格，安装时需要按照对角顺序拧紧螺栓，拧紧力矩符合对应螺栓等级的要求，保证轮辐与轮毂安装面完全贴合，避免行驶过程中螺栓松动导致的轮辋窜动。轮辋的气门嘴开孔位置需要避开制动鼓与轮辐的加强筋区域，保证充气操作的便利性，同时避免行驶过程中气门嘴被异物磕碰损坏。

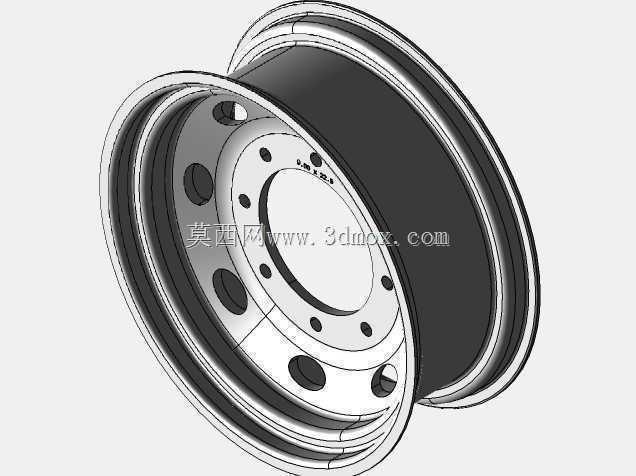

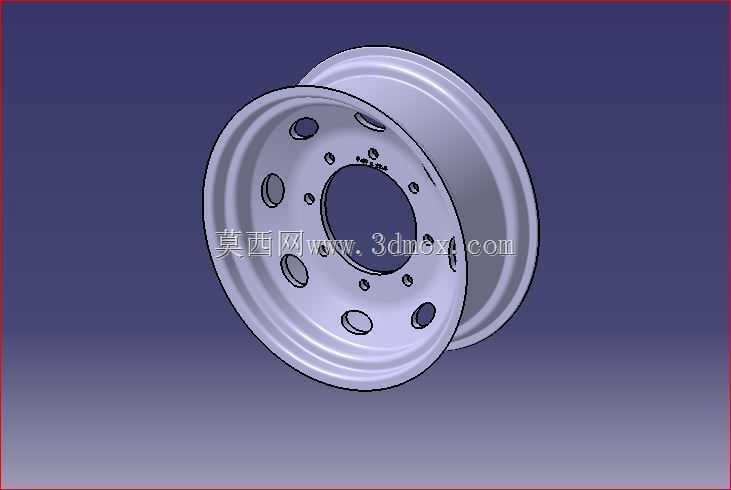

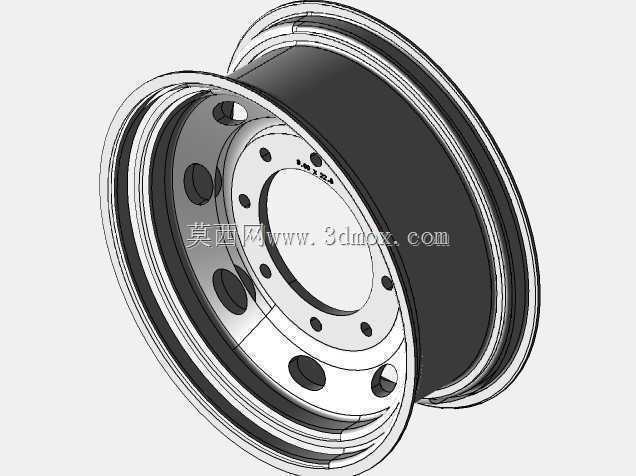

　　从建模逻辑来看，这类轮辋的三维建模需要优先保证轮辋胎圈座的轮廓精度，因为这部分尺寸直接决定与轮胎的配合密封性，建模时需要严格参照对应轮辋的国标轮廓尺寸，对轮缘的圆弧半径、胎圈座的角度、槽底的深度等关键尺寸进行精准控制；轮辐部分的冲孔特征需要考虑冲压工艺的可行性，所有开孔边缘都需要设计合理的圆角过渡，减少应力集中点；焊接部位的结构需要预留合理的焊接坡口，保证实际生产时的焊接强度。建模完成后可以通过虚拟装配验证与轮胎、轮毂、制动部件的干涉情况，提前排查设计缺陷，减少后续实物试装的整改成本。

　　在实际运维场景中，这类钢制轮辋需要定期检查轮缘是否存在变形、焊缝是否存在开裂、螺栓孔是否存在磨损扩孔的情况，当轮辋出现明显的失圆变形时，会导致轮胎异常磨损、行驶抖动等问题，严重时甚至会引发轮胎脱圈的安全事故。设计阶段对轮辋各部位的壁厚进行合理分配，在保证强度的前提下尽可能降低轮辋自重，能够帮助整车实现轻量化，降低车辆的燃油消耗，这也是当前商用车轮辋设计的重要优化方向。
