挂车侧装式示廓边界警示灯结构

　　在道路货运挂车、农用拖挂设备、工程拖挂作业单元的外侧轮廓标识体系里，这类侧装式限界警示灯承担着非常核心的被动安全作用——当拖挂单元在低能见度环境、夜间道路、狭窄场地挪移动作时，它能通过固定位置的发光标识，向周边车辆、作业人员清晰传递拖挂设备的最外侧横向边界、突出安装位置的轮廓范围，避免会车、贴边通行、场地转向时发生刮碰事故。不同于普通车载照明灯具，这类限界灯不需要承担路面照射功能，核心设计目标是轮廓辨识度、安装可靠性、长期户外使用的耐候性，因此在结构设计上完全围绕这几个核心需求展开。

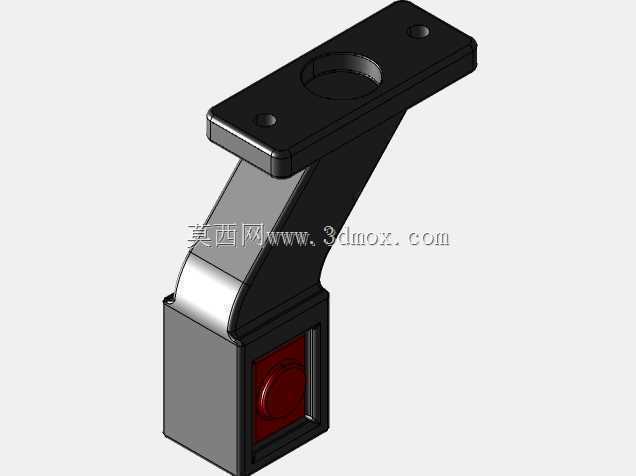

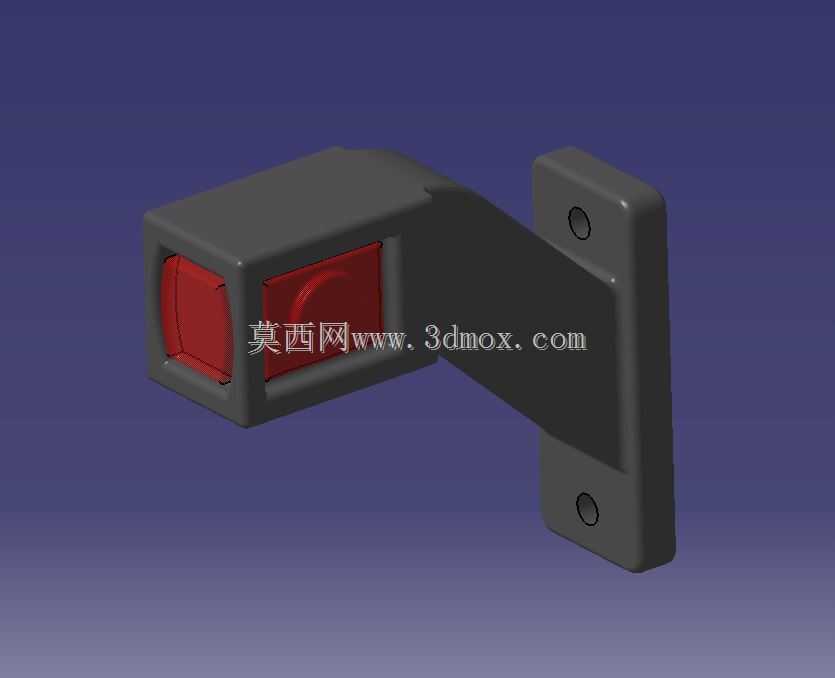

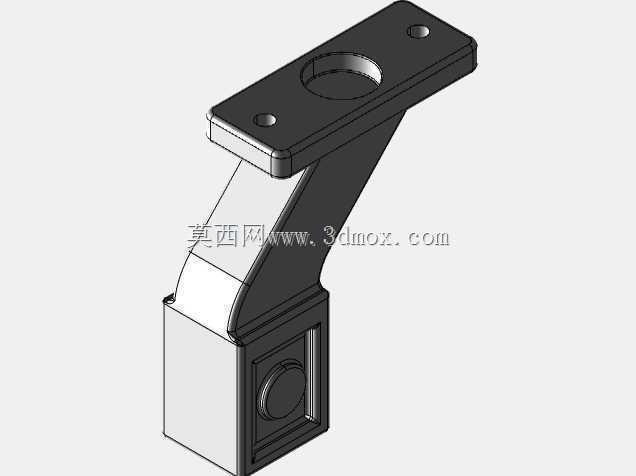

　　从结构组成来看，整个灯具分为发光腔体、连接弯臂、安装固定板三个核心部分，发光腔体采用方正的封闭式壳体设计，内部预留发光元件的安装腔位，正面嵌装红色透光罩，红色光源在雨雾、夜间环境下的光线穿透距离更远，辨识度更高，完全符合道路车辆示廓标识的光学要求。壳体边缘做了加厚的包边结构，一方面可以提升透光罩的装配密封性，阻挡雨水、扬尘进入腔体内部造成电路故障，另一方面也能在发生轻微刮蹭时，优先通过包边承受冲击力，避免直接损坏透光罩影响发光功能。连接弯臂采用一体化的弯折结构，从发光腔体后侧斜向延伸至安装固定板，这个弯折角度是经过实际装车验证的：当固定板贴合在挂车车架侧面、货箱外侧立面安装时，发光腔体刚好向外探出一定距离，既不会因为过于贴靠车体导致发光面被车身结构遮挡，也不会因为探出距离过大，在车辆通过狭窄路段、会车时最先被刮碰损坏，弯臂的截面做了等强度设计，靠近安装板的位置截面厚度更大，靠近灯体的位置适当收窄，在保证整体支撑强度的前提下，尽可能减少材料用量，降低整体重量。

　　安装固定板采用竖直的平板结构，板上预留两个上下分布的固定安装孔，孔位间距匹配常规挂车车架的安装螺孔标准，安装时只需要在固定面预装对应规格的螺栓，穿过安装孔后锁紧螺母即可完成固定，不需要额外制作转接支架，适配绝大多数货运挂车、农用拖车、小型工程拖挂设备的侧部安装位。安装板的边缘做了圆角过渡处理，避免安装过程中锐边划伤操作人员，也能减少长期使用中边缘位置的应力集中，降低车辆行驶振动下的板件开裂风险。整个灯具的外露结构件都采用耐候性工程材料制作，能够适应-40℃到80℃的户外工作环境，抵御紫外线长期照射造成的材料老化、脆化，也能耐受道路行驶中溅起的泥水、融雪盐腐蚀，不需要频繁的维护更换。

　　在实际选型匹配时，需要重点确认安装面的平整性，若安装面存在明显的凹凸弧度，需要在安装板与固定面之间加装橡胶减震垫，一方面可以填补安装间隙，避免螺栓长期受剪切力松动，另一方面也能缓冲车辆行驶过程中的路面振动传递，减少灯体内部元件受振动失效的概率。安装位置需要满足发光面无遮挡的要求，确保从车辆正侧方、侧前方、侧后方的一定角度范围内都能清晰观察到灯光信号，安装高度通常匹配车辆侧部轮廓的最突出位置，真正起到边界标识的作用。这类结构的限界灯因为采用一体化弯臂设计，相比分体式支架的灯具，整体装配零件更少，安装工序更简单，长期使用的故障点也更少，非常适合拖挂类车辆的户外复杂使用场景。建模过程中需要重点关注弯臂的弯折弧度与安装板、灯体的衔接位置，做均匀的圆角过渡，避免出现应力集中的锐角结构，同时要保证安装孔的位置度公差，确保实际生产出的零件能够直接适配标准安装位，不需要现场二次打孔调整。发光腔体与弯臂的衔接位置要做密封止口设计，为后续装配密封胶条预留结构空间，保证整体防护等级满足户外使用要求。
