车辆用楔形风阻制动结构三维数模

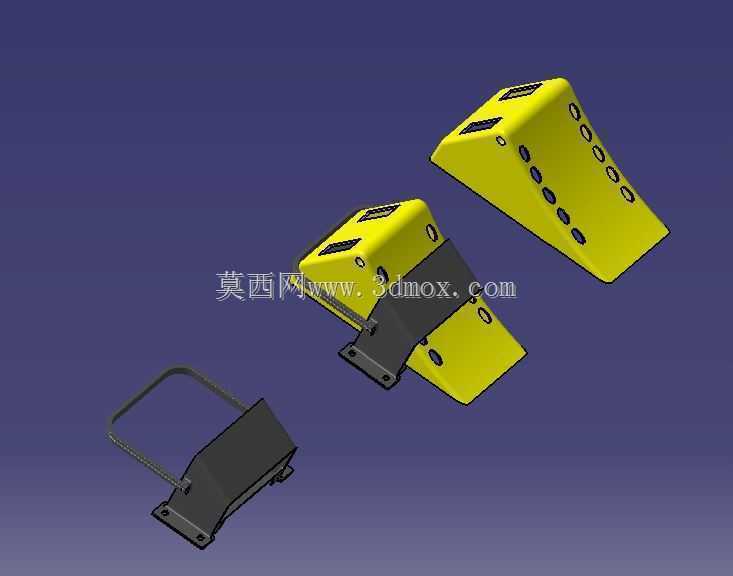

　　这套楔形风阻构件的数模，是面向高速行驶车辆的辅助制动场景开发的结构方案，核心作用是在车辆长下坡、高速紧急制动工况下，通过展开构件主动增大车辆迎风面积，利用空气阻力形成额外制动力矩，分担传统摩擦制动的热负荷，避免制动片长时间高温工作出现热衰退，提升重载车辆、高速乘用车在极端工况下的制动可靠性。从结构细节来看，主体楔形壳体采用流线型收边设计，闭合状态下与车辆侧围或底盘导流面齐平，不会额外增加日常行驶的风阻系数，壳体表面预留的多组安装孔位，分别对应铰接转轴、驱动连杆、锁止机构的固定点位，孔位公差按照汽车零部件通用装配标准设定，可直接适配常规规格的螺栓紧固件，不需要额外做扩孔或补焊调整。配套的黑色安装支架采用折弯成型结构，

　　底部的法兰安装面预留了四个固定孔，可直接固定在车辆底盘的纵梁安装点上，支架与楔形壳体之间通过铰接轴连接，配合驱动气撑杆可实现构件的快速展开与收回，支架侧面的限位凸台可限制构件的最大展开角度，避免迎风受力过大出现结构过翻转。设计过程中优先考虑了构件的受力传递路径，楔形壳体迎风面承受的空气阻力会通过铰接点直接传递到安装支架，再分散到底盘纵梁上，壳体内部设置的多道加强筋沿着受力方向排布，在控制整体壁厚、降低构件重量的同时，避免高速气流冲击下壳体出现共振变形。安装边界方面，构件闭合状态下的外轮廓突出量控制在35mm以内，不会超出车辆原有的外廓尺寸限值，展开后迎风面与车辆行驶方向呈72度夹角，可最大化利用空气阻力形成制动力，

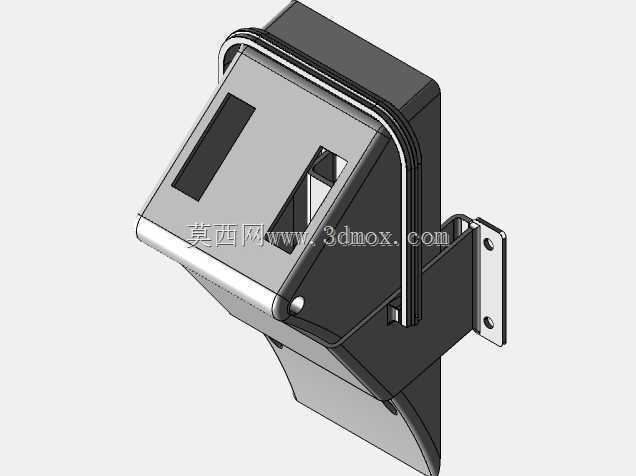

　　同时不会对后方行驶车辆造成视线遮挡。构件的活动铰接部位预留了润滑脂加注通道，日常维护时可直接在外部加注润滑脂，不需要拆解整体结构，适配商用车定期维保的操作习惯。从实际应用场景来看，这类风阻制动结构除了用在重型载货车辆上，也可适配高性能乘用车的尾部空气制动系统，相比传统的尾翼制动结构，楔形结构的迎风面积利用率更高，展开过程中对车辆行驶姿态的影响更小，不会因为额外升力导致轮胎抓地力下降。建模过程中对所有配合面做了间隙预留，铰接部位的转动间隙控制在0.2mm以内，既保证转动顺畅，又避免行驶过程中出现异响，壳体边缘的圆角过渡按照空气动力学要求做了顺滑处理，减少气流分离产生的风噪。配套的提手式锁止构件用于手动检修场景下的构件固定，当车辆维保需要长时间保持风阻构件展开状态时，可通过该锁止件将构件固定在展开位置，避免驱动机构泄压导致构件意外闭合，保障维保作业安全。
