商用车发动机冷却系统散热器结构设计

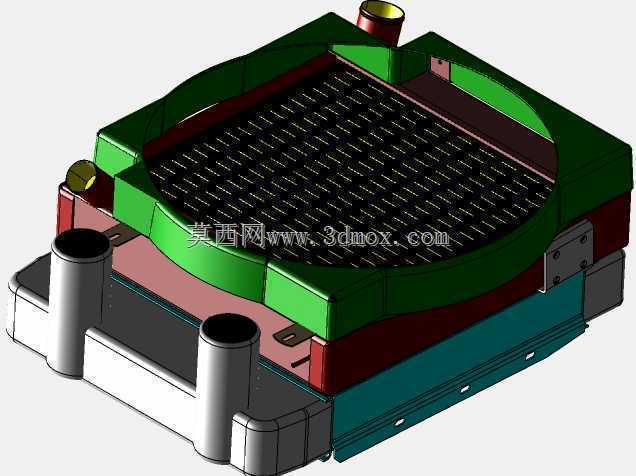

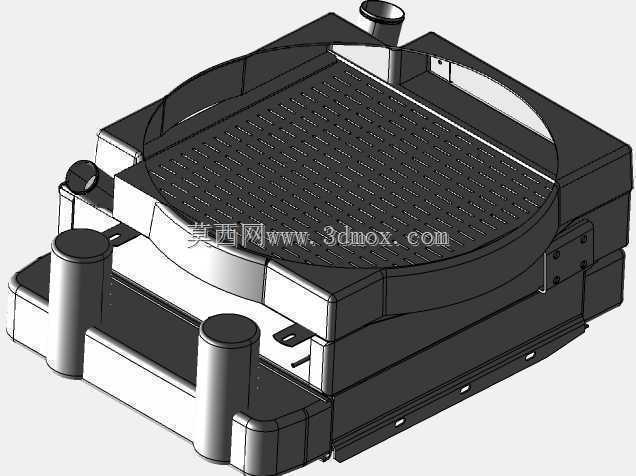

　　跑干线物流的重卡、工程作业的自卸车这类商用车辆，发动机长时间处于高负荷工况，燃烧室做功产生的多余热量如果不能及时带出，很容易出现缸温过高、机油润滑性能下降、活塞环卡滞甚至拉缸的故障，散热器作为水冷循环系统的核心换热部件，直接决定了动力系统的持续工作稳定性。这套结构的设计首先要匹配整车动力舱的安装边界，整体采用方芯体加侧置护风圈的布局，芯体正面的散热带采用开窗式结构，每一道散热鳍片都做了错位冲切，空气流经时会被不断切割形成紊流，避免层流导致的换热效率下降，芯体内部的冷却水道采用扁管结构，相比圆管能在有限的布置空间内获得更大的换热接触面积，同时扁管的抗振性能更适配商用车行驶时的车架振动工况。

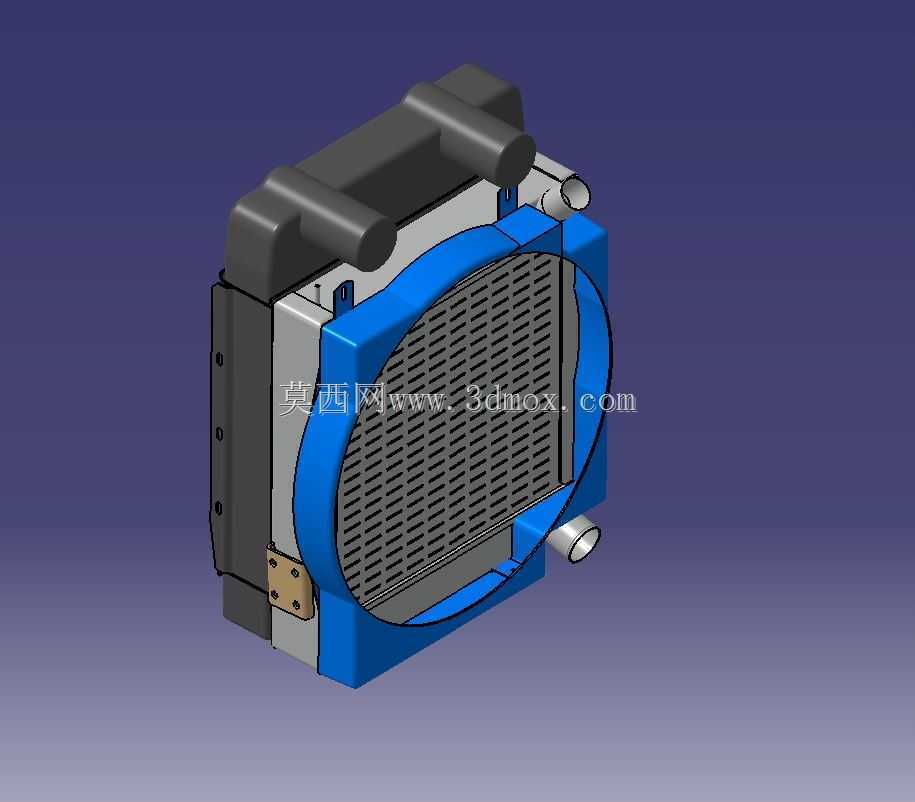

　　护风圈采用圆弧过渡结构，直接对接发动机前端的冷却风扇，能把风扇产生的轴向气流全部收拢导向散热芯体，避免气流从芯体边缘旁通流失，在低速爬坡、原地怠速这类迎面风量不足的工况下，护风圈的聚风作用能让散热效率提升两成以上。散热器顶部设置的两个粗径水室接口，分别对接发动机缸盖的出水端和节温器回路，进水腔内部做了导流筋设计，能让高温冷却液均匀分布到每一根散热扁管中，避免局部流量过大导致的芯体换热不均，侧面预留的小直径接口是膨胀水箱的连接位，用于平衡冷却系统内部压力，排出循环过程中析出的气体，避免气阻导致的冷却液循环中断。

　　安装结构上，散热器底部设置了带减震胶垫的固定支脚，直接通过螺栓固定在车架前端的安装横梁上，支脚的位置公差控制在±1mm范围内，能适配不同批次车架的装配误差，侧面的安装支架预留了空调冷凝器、中冷器的叠装位置，现在的商用车动力舱普遍采用模块化叠装布局，散热器作为最靠近迎风面的部件，需要给后续的增压空气冷却、空调制冷系统留出安装接口，不需要额外改动支架就能完成多模块的集成装配。水室部分采用耐高低温的增强尼龙材质，相比传统铜质水室重量降低近四成，同时耐冷却液腐蚀的性能更优，芯体和水室的连接部位采用压装加密封胶圈的结构，后期维护时可以单独拆解水室清理水道内部的水垢，不需要整体更换散热器，能大幅降低车辆全生命周期的维护成本。

　　在实际工况匹配中，这套结构的散热功率覆盖280-420马力段的柴油发动机，芯体的有效迎风面积根据不同车型的动力需求做了模块化调整，散热管的数量、散热带的密度可以根据车辆的使用场景灵活选配，比如常年在南方高温地区跑长途的车型，可以选配更高密度的散热带来提升高温环境下的散热冗余，在北方寒区使用的车型则可以在芯体前部预留保温帘的安装位，冬季可以遮挡部分迎风面，让发动机更快达到最佳工作温度。另外结构设计时充分考虑了路面碎石冲击的防护，芯体迎风面的边缘做了包边处理，顶部的水室外部设置了防撞筋，车辆行驶中带起的小碎石击打在水室上不会出现开裂泄漏的问题，侧面的管路接口都做了加强结构，连接橡胶水管后不会因为长期振动出现接口断裂的故障。

　　很多新手工程师做散热器设计时容易忽略流阻的匹配，这套结构在水道设计时反复调整了扁管的截面尺寸和内部流道的粗糙度，把整个散热器的冷却液流阻控制在发动机水泵的扬程适配范围内，不会因为流阻过大导致冷却液循环流量不足，同时空气侧的流阻也和风扇的特性曲线做了匹配，不会因为风阻过大导致风扇功耗上升，额外增加发动机的燃油消耗。在安装边界的校核上，整个散热器的外围尺寸完全符合商用车动力舱的通用布置规范，和周边的车架纵梁、发动机前端轮系、驾驶室翻转机构都预留了足够的安全间隙，车辆在颠簸路面行驶时悬架跳动、发动机抖动都不会和周边部件发生运动干涉，不需要在整车装配时额外做切割调整。
