卧式双腔车载储气筒总成结构设计

　　在商用车气制动系统的布局设计中，储气装置的布置直接影响整车气路的响应效率与底盘空间利用率，本次呈现的双腔卧式储气结构，正是针对重卡、客车底盘纵梁间的狭长安装空间做的适配化设计。不同于单腔储气罐的单一储压功能，双腔结构可通过内部腔室分隔实现不同气压回路的独立储供，分别对应行车制动、驻车制动、辅助用气等不同气路需求，避免多回路用气时的气压干扰，保障制动系统的供气稳定性。

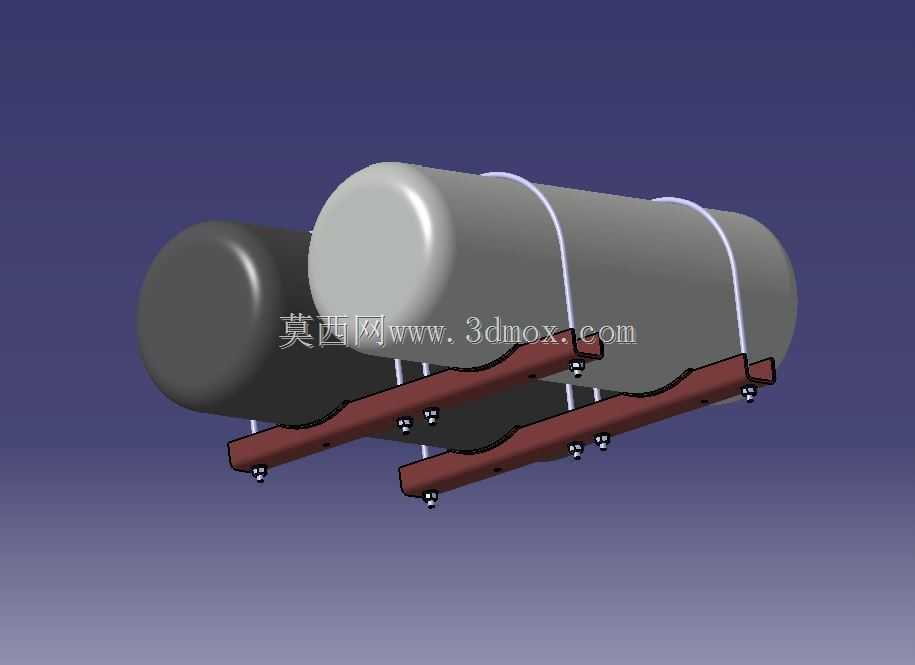

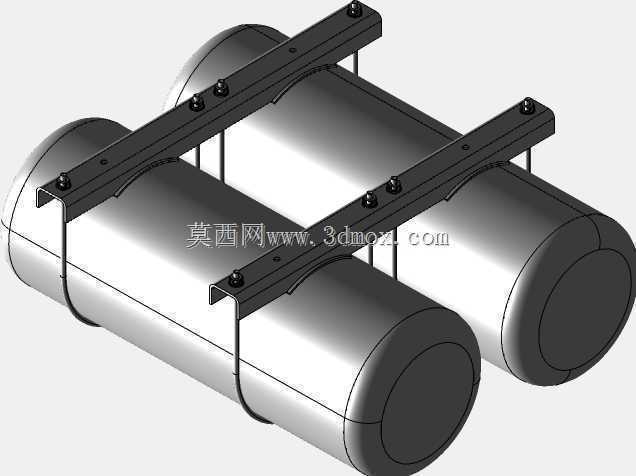

　　从结构设计逻辑来看，罐体采用两端旋压封头等径筒体的经典承压结构，筒体壁厚根据额定工作气压做等强度校核，在满足1.0MPa工作气压下的爆破压力要求前提下，尽可能降低筒体壁厚以控制总成自重，适配商用车轻量化设计趋势。两个独立罐体通过共用的安装支架实现集成固定，支架采用冲压成型的鞍式托臂结构，托臂与罐体外壁的贴合面做仿形弧度处理，配合环形抱带实现罐体的周向固定，避免车辆行驶过程中罐体出现窜动、转动。抱带与罐体接触位置预留橡胶垫安装槽，可通过加装橡胶缓冲垫吸收路面传递的振动，减少刚性接触带来的罐体磨损与异响。

　　安装边界方面，支架上的固定孔位按照商用车底盘通用的纵梁孔距做匹配设计，安装孔采用长圆孔形式，可适配不同车型的安装公差，降低装配时的对位难度。罐体整体的轴向长度、径向直径均控制在底盘纵梁内侧的可用空间范围内，安装后罐体最低点与地面的间隙满足整车通过性要求，同时罐体上的气口接头位置预留足够的管路安装操作空间，方便后续气路管路的插接与维护。两个罐体的排布采用上下错位的平行布置方式，在有限的横向安装空间内最大化储气体积，相比同直径单罐体的布置方案，双腔结构的总储气量可提升近一倍，同时不会额外占用过多的底盘纵向空间。

　　功能特性上，每个罐体独立设置进气口、出气口与排污口，排污口布置在罐体最低点，可定期排出罐内积存的油水混合物，避免积水锈蚀罐体内部、污染气路元件。罐体表面做防锈喷涂处理，可抵御底盘行驶过程中泥水、盐分的侵蚀，延长部件使用寿命。在建模过程中，对罐体与支架的配合位置做了干涉检查，确认抱带紧固后支架与罐体、相邻罐体之间不存在刚性干涉，同时对支架的受力工况做了模拟验证，在车辆满载颠簸、紧急制动等极限工况下，支架的应力分布处于材料许用应力范围内，不会出现支架断裂、罐体脱落的风险。

　　这类集成式双储气腔结构，目前广泛应用于中重型载货汽车、大型公路客车、工程专用车的气制动系统中，相比分散布置的多个独立储气罐，集成支架的设计可减少底盘上的安装点数量，降低整车装配的工作量，同时集成化的布置也方便气路管路的集中排布，让底盘管线布局更加规整，减少管路弯折与长度冗余，降低气路的压力损失。设计过程中也充分考虑了部件的通用性，罐体的直径、接头规格均采用行业通用尺寸，可直接匹配现有成熟的气路阀类元件，不需要额外开发定制配件，降低整车的生产与维护成本。
