钣金拼接式储能供电电池容纳壳体结构

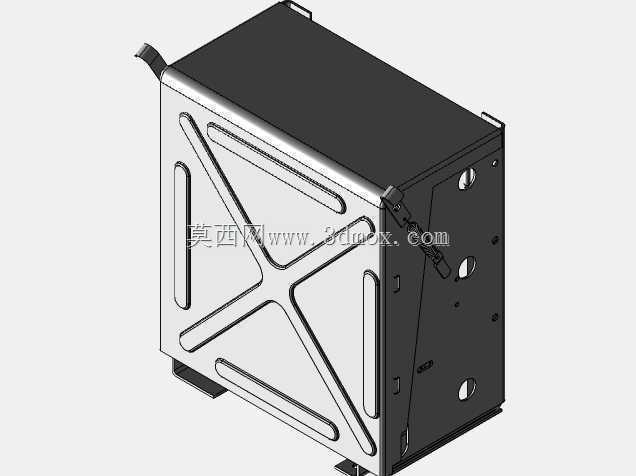

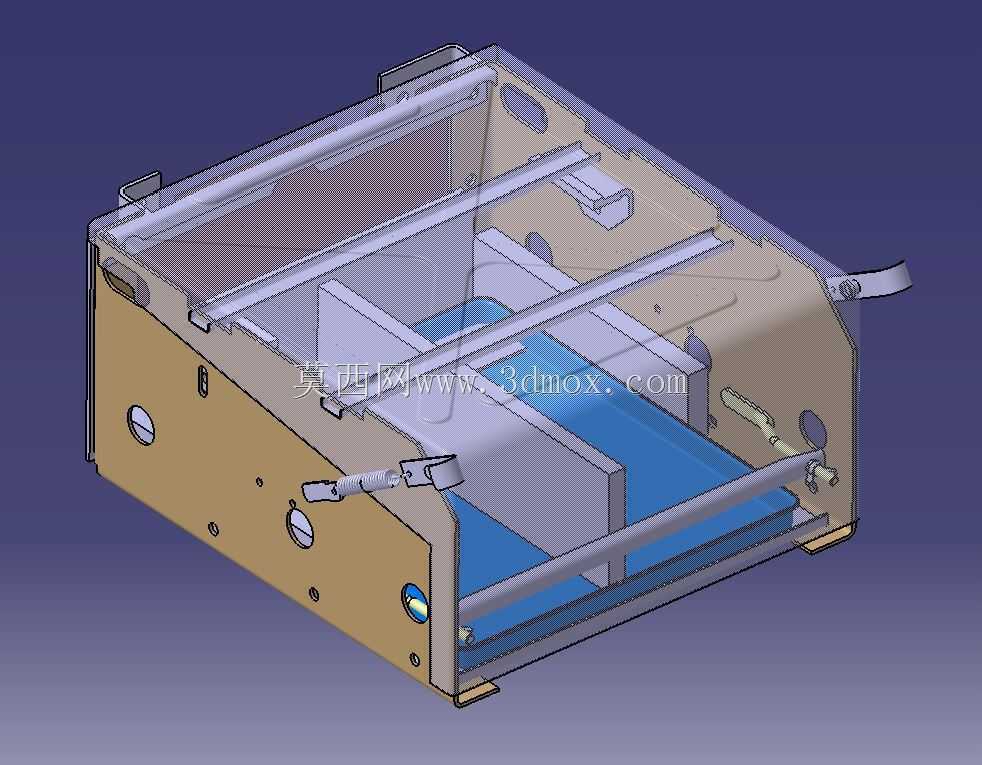

　　在户外移动储能设备、小型工业备用供电单元、车载辅助供电系统的结构设计环节，电池容纳结构的可靠性直接决定整套供电系统的运行寿命与安全冗余，这款钣金拼接式电池容纳壳体，正是针对多组串并联方形电芯的安装固定需求开发的结构方案。从实际应用场景出发，这类电池盒需要同时兼顾电芯固定、绝缘隔离、散热导流、外部安装适配多重需求，不同于注塑成型的小型消费电子电池仓，工业场景下的电池容纳结构需要承受车辆行驶振动、户外温差形变、长期承重带来的结构应力，因此整体采用折弯钣金拼接的主体框架，侧壁通过折弯翻边形成自加强筋结构，无需额外焊接加强筋即可满足侧壁抗形变要求，在降低整体重量的同时控制加工成本。结构设计上，壳体内部设置了多道平行的钣金分隔筋，

　　分隔筋与壳体底板采用点焊加折边咬合的连接方式，能够将不同串组的电芯完全物理隔离，避免电芯膨胀位移导致的极片接触短路，分隔筋上预留的条形缺口刚好适配电芯间的连接铜排走向，铜排安装后不会与钣金壳体直接接触，预留的绝缘间隙可以满足常规低压供电系统的电气间隙要求。壳体的两侧壁预留了多组圆形安装孔位，其中下部的带台阶孔用于安装绝缘固定柱，可将整组电芯通过绝缘压条锁紧在壳体底板上，避免振动环境下电芯在壳体内窜动；上部的通孔则用于外接供电线束的穿设，孔位边缘做了卷边钝化处理，防止穿线时割破线束绝缘层造成短路风险。壳体顶部采用半开放的透明防护盖设计，防护盖通过侧边的弹性卡扣与壳体主体连接，日常运维时无需工具即可掀开防护盖检查电芯状态、测量极柱电压，

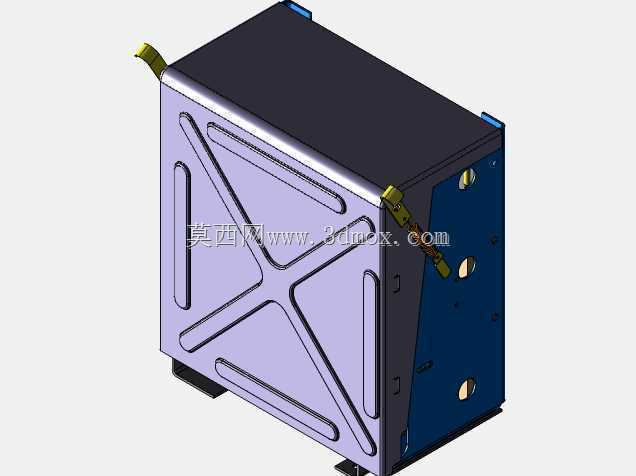

　　防护盖的透明材质选用耐候性PC板材，可阻挡日常灰尘与飞溅水滴侵入壳体内部，同时不会遮挡电芯表面的状态标识。壳体外侧设置的两组弹性锁扣结构，用于将整个电池盒快速锁定在供电设备的安装仓内，锁扣的扳动行程经过反复校核，锁定后不会出现松脱旷量，解锁时仅需扳动锁扣即可将整个电池盒抽出更换，适配需要快速更换备用电池的作业场景。从安装边界来看，这款电池盒的底部设置了四个凸出的定位支脚，支脚的尺寸与安装仓内的定位卡槽完全匹配，安装时支脚先卡入卡槽完成预定位，再扣合侧边锁扣即可完成固定，不需要额外拧装固定螺丝，大幅提升现场更换电池的作业效率。壳体内部的底板预留了均匀分布的散热凹槽，电芯安装后底部与凹槽之间形成空气流通通道，

　　设备运行时散热风扇带动的气流可以顺着凹槽流过电芯底部，带走电芯充放电过程中产生的热量，避免热量在壳体内部积聚导致电芯过热。考虑到不同场景下的接线需求，壳体的端壁预留了不同规格的线束过孔，可适配动力线、通讯采样线、温度检测线的独立穿设，不同线束过孔之间设置了隔离凸台，避免强电线束与弱电线束之间产生信号干扰。在结构强度校核层面，这款电池盒的钣金主体选用1.2mm厚度的冷轧钢板，表面做喷塑绝缘处理，整体可承受15kg以内的电芯组重量，在10g加速度的振动测试下不会出现结构变形、焊点脱落的问题，可覆盖车载移动供电、户外便携储能、小型工业设备备用电源等多场景的使用需求。不同于一体化焊接的电池壳体，这款拼接式结构的所有钣金件都采用常规折弯工艺加工，不需要开模投入，小批量生产时成本优势明显，后期如果需要调整内部尺寸适配不同规格的电芯，仅需调整分隔筋的折弯尺寸即可快速改型，不需要重新开发整套结构，能够大幅缩短定制化供电设备的结构开发周期。
