插销式门栓锁固组件三维结构设计

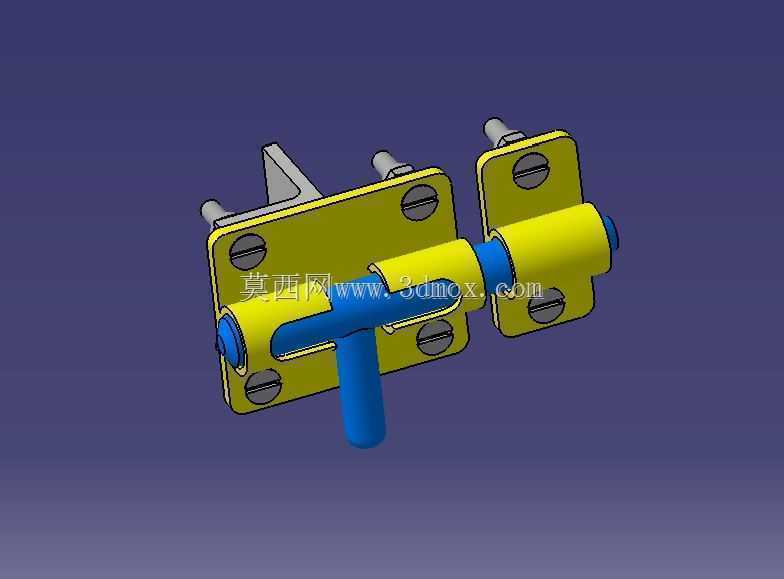

　　这款插销式锁固构件，日常多配套在小型设备检修门、工业柜体侧门、户外配电箱防护门这类需要频繁启闭、同时要求闭合后具备可靠限位防脱能力的场景中，实际使用时不需要额外配套锁具就能实现门扇与门框的相对位置固定，操作时只需要横向拨动插销杆，就能完成解锁与锁止的动作切换，全程没有复杂的操作步骤，一线运维人员不需要专门培训就能快速上手。从结构设计逻辑来看，整个构件拆分为两个固定安装座、一根横向滑移的主插销杆、一个垂直布置的操作拨柄三个核心部分，两个安装座分别承担不同的功能：带操作拨柄的主座需要固定在门扇侧边上，预留的六个沉头安装孔位刚好适配常用的十字盘头螺丝，安装时螺丝头可以完全沉入沉孔内，不会突出安装面干涉插销杆的滑移行程；

　　另一侧的导向座固定在对应位置的门框上，座体上的通孔和主插销杆保持同轴度公差控制在0.1mm以内，既可以给插销杆提供远端的滑动支撑，避免长杆在长期使用后出现弯曲下垂的问题，也能在锁止状态下承受插销杆传递的横向外力，避免门扇受外力冲击时插销从座体中脱出。主插销杆采用变径结构设计，和操作拨柄连接的位置做了环形限位凸台，当拨柄带动插销杆滑动到锁止极限位置时，凸台会抵住主安装座的内侧端面，避免滑动超程导致插销杆从导向座中完全脱出；滑动到解锁极限位置时，杆体尾端的限位结构同样会抵住主座内壁，保证插销杆不会在门扇启闭晃动时从安装座中滑落。操作拨柄和主插销杆采用垂直过盈配合连接，拨柄表面做了圆弧过渡处理，没有尖锐的棱角，

　　操作人员戴劳保手套操作时也不会出现勾挂、刮擦的问题，拨动手感顺滑，没有明显的卡滞阻尼。从安装边界来看，两个安装座的底板都做了加厚处理，底板和座体的连接位置做了圆角过渡，避免应力集中导致长期受力后出现断裂问题，安装时只需要保证两个座体的安装面处于同一平面、插销导向孔同轴，就能保证整个构件的顺畅运行，不需要额外调整配合间隙。整个构件的所有活动接触面都没有复杂的密封或者润滑结构，在普通车间、户外非强腐蚀环境下都能长期稳定工作，即使表面积聚少量灰尘，也不会影响插销的正常滑动，日常维护只需要定期清理表面积尘即可，不需要频繁加注润滑脂。在实际选型配套时，需要根据门扇的厚度、门扇和门框之间的安装间隙调整安装座的固定位置，

　　保证锁止状态下插销杆进入导向座的深度不小于杆体直径的1.5倍，这样即使门扇受外力产生轻微变形，插销也不会从导向座中脱出，保证锁固的可靠性。对于有额外防盗需求的场景，还可以在插销杆的外露端预留的孔位中加装挂锁，进一步限制插销杆的滑动，实现双重锁固的效果，不需要对原有结构做额外的打孔改造，适配性较强。
