拖车用手摇升降支撑轮结构设计

　　这类带手摇升降结构的支撑轮，大多配套在轻型拖挂设备、小型旅居挂车、农用拖斗、移动式发电机组的前端牵引位置，日常作业场景里，当拖挂设备和主车脱开分离时，它承担整个拖挂端的垂直载荷，同时在短距离挪动拖挂设备时，可作为行走轮实现小范围转向移位，不用额外借助吊装或者搬运设备，单人就能完成驻车后的位置微调。

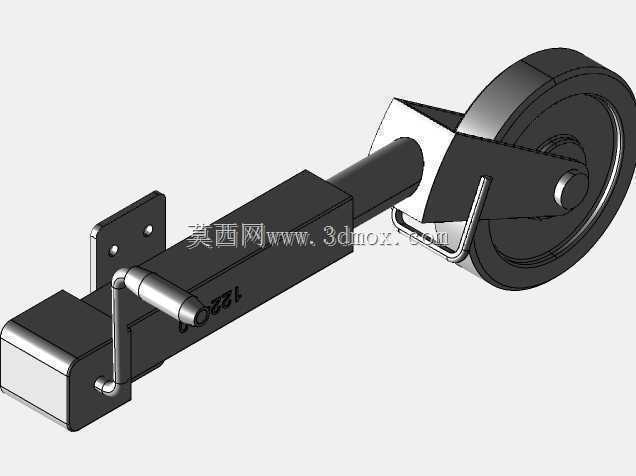

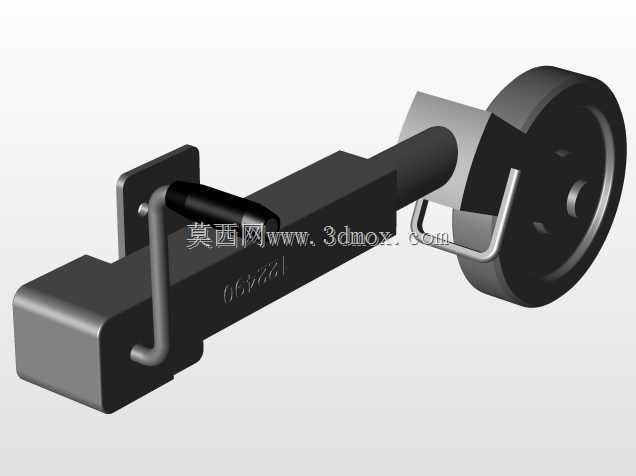

　　从结构设计逻辑来看，整个部件采用方管套接的伸缩主体结构，外套管上预留的两个安装孔位，是用来通过螺栓直接固定在拖挂底盘的牵引架前端，安装时要保证支撑轮收起后最低点距离地面的高度大于拖挂设备的最小离地间隙，避免行驶过程中轮体剐蹭路面造成结构损坏。内套管和外套管之间采用间隙配合，侧面设置的手摇曲柄通过齿轮齿条副或者丝杠副和内套管连接，摇动手柄时就能带动内套管沿外套管轴向伸缩，实现支撑高度的调节，调节行程一般覆盖拖挂牵引架对接主车牵引座的常规高度差范围，不用额外垫枕木或者其他支撑物就能完成牵引对接。

　　轮体部分采用实心橡胶轮结构，轮面宽度适配常见的非硬化路面，在砂石、泥土路面驻车或者移位时不会轻易陷车，轮架和内套管底端采用销轴连接，可绕垂直轴360度旋转，移位时能灵活转向，轮架上设置的脚踏式锁止卡扣，在支撑高度调节到位后，可卡入内套管上对应位置的定位槽，避免承重状态下内套管回缩下滑，提升驻车状态的结构可靠性。手柄末端套有防滑绝缘胶套，摇转时施力更顺手，低温环境下操作也不会冻手，手柄和转轴之间设置有防脱卡簧，避免长期使用后手柄从转轴上滑脱。

　　做三维建模时，要重点关注套接方管的配合公差，内外管之间的单边间隙控制在0.2-0.3mm，既保证升降滑动顺畅，又不会因为间隙过大造成承重时出现横向晃量；齿轮齿条或者丝杠的传动比要匹配手摇操作的施力习惯，一般额定承重状态下，摇转手柄的操作力控制在150N以内，单人就能轻松完成升降操作；安装孔的位置度公差要控制在0.1mm以内，保证和牵引架安装位的孔位对齐，不会出现安装错位需要现场扩孔的问题。

　　实际选型时，要根据拖挂设备的前端最大静载荷匹配对应承重等级的型号，常规轻型拖挂用的这类支撑轮额定静载荷一般在500kg-1500kg区间，安装时外套管的焊接或者螺栓固定位置要做加强处理，避免长期承重造成牵引架局部变形；日常维护时要定期给伸缩管接触面、传动丝杠、轮轴位置加注润滑脂，避免锈蚀造成升降卡滞，轮体磨损到极限尺寸后要及时更换，防止承重时轮体碎裂造成设备倾翻。

　　在驻车支撑的场景下，摇下支撑轮让轮体完全接触地面并承担拖挂端载荷后，要确认锁止卡扣完全卡入定位槽，再脱开主车和拖挂的连接；如果是在坡度较大的路面驻车，要在拖挂其他车轮位置垫好三角木，不能仅靠支撑轮承担防滑止退的功能，避免溜车风险。短距离移位时，要把支撑高度调整到牵引架离地高度合适的位置，不要让牵引架蹭到地面，转向时不要蛮力拉扯，避免轮架受侧向冲击力过大造成变形。
