商用车承载式底盘车架结构设计

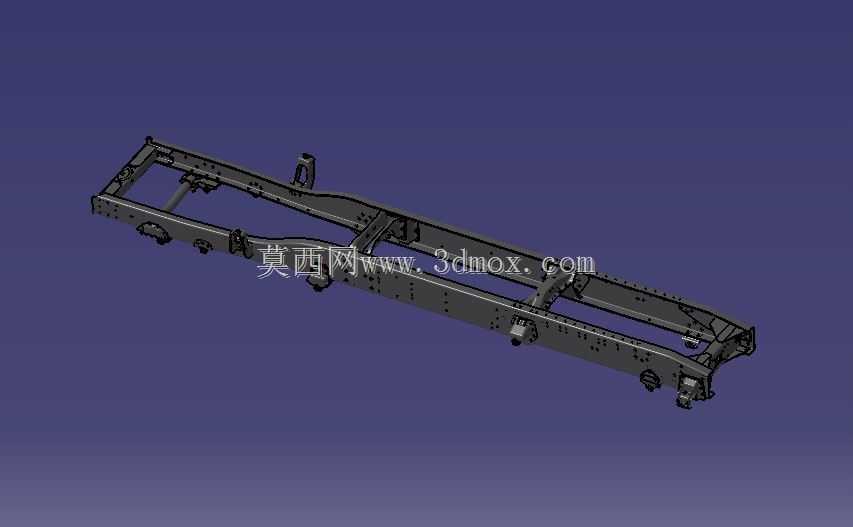

　　在商用车整车结构体系中，底盘车架是承接所有上装部件、动力总成与行驶系统的核心承载基体，本次呈现的车架结构采用边梁式经典布局，两根平行布置的冲压纵梁作为核心承力构件，沿整车长度方向贯通，根据不同位置的载荷分布差异，纵梁采用变截面冲压成型工艺，在动力总成安装区域、悬架连接区域、后牵引区域局部加厚板材，匹配不同规格的加强板贴附焊接，平衡整备质量与承载强度的矛盾。多根横梁通过铆接与螺栓连接的方式固定在两根纵梁之间，不同位置的横梁承担不同功能：最前端的前横梁用于固定散热器、前保险杠安装支架，同时约束纵梁前端的扭转变形；驾驶室后方的横梁预留发动机后悬置安装点，同时作为转向机、管路固定的集成基座；中部横梁对应货箱前部支撑位置，

　　采用槽型截面提升抗扭刚度，同时预留传动轴过孔与排气系统吊挂点；后悬架区域的横梁采用双层板冲压结构，匹配钢板弹簧吊耳的安装座，承受行驶过程中来自路面的垂直冲击与纵向制动力；尾端横梁集成拖车钩安装座与后防护安装接口，兼顾拖拽功能与后碰防护要求。从实际应用场景来看，这类车架广泛适配中型载货商用车、专用改装车底盘，可在其基础上加装栏板货箱、厢式上装、罐式罐体或各类专用作业装置，覆盖公路货运、市政作业、工程转运等多类使用场景。设计过程中首先需要确定整车的轴距、轮距参数，以此划定纵梁的整体长度与横梁的布置间距，纵梁的腹板高度根据轴荷分配计算确定，保证在满载弯曲、满载扭转工况下的应力处于材料许用范围内，

　　同时预留足够的安全系数应对非铺装路面的冲击载荷。安装边界方面，纵梁上下翼面预留了标准化的安装孔位，孔位间距遵循商用车底盘通用安装规范，可适配不同型号的动力总成悬置、悬架系统、燃油箱、储气筒、蓄电池框等部件的安装，无需在车架上额外打孔即可完成大部分底盘附件的装配，大幅提升改装适配性。车架前部的纵梁外伸段预留了前悬架、转向系统的安装坐标点，保证前轮转向时的运动间隙不与纵梁、横梁发生干涉；中部区域的纵梁内侧预留了线束、制动管路、燃油管路的固定卡扣安装点，规整底盘线路布置，避免行驶过程中管线晃动磨损；后段纵梁根据后悬架的板簧长度确定吊耳安装位置，匹配后桥的跳动行程预留足够的运动空间，防止极限工况下板簧与横梁发生碰撞。结构细节上，

　　所有纵梁与横梁的连接位置都采用了加强角板过渡，避免应力集中导致的连接部位开裂，纵梁上的所有安装孔都采用冲孔后倒角处理，减少孔位边缘的应力集中源，对于承受交变载荷的吊耳安装座，采用了锻件与纵梁焊接后再铆接加强板的工艺，提升连接部位的疲劳强度。在实际整车匹配中，这类车架的扭转刚度需要经过多轮仿真验证，保证在单侧车轮抬升的极限扭转工况下，车架的变形量不会导致上装部件开裂、动力总成错位，同时纵梁的弯曲刚度需要保证满载状态下的车架挠度处于合理范围，避免出现货箱倾斜、轮胎异常磨损的问题。对于改装场景而言，该车架的上装安装孔位采用了标准化矩阵布置，不同长度的上装都可以找到对应的固定点，无需对车架主梁进行切割焊接，保留车架原始的结构强度，同时车架侧面预留了侧防护架、脚踏板、工具箱的安装接口，满足法规要求的同时降低改装工作量。
