城市公交客车车身骨架框架结构设计

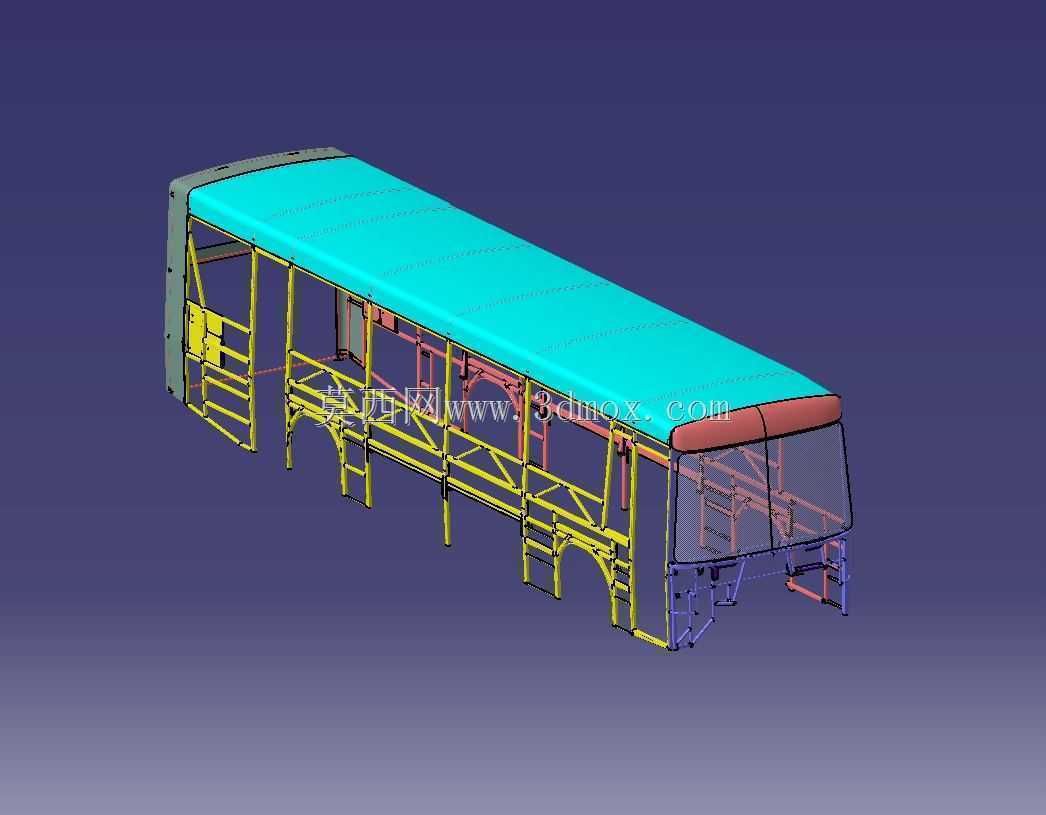

　　在城市公共交通载具的结构开发环节，客车车身骨架的三维结构设计是整车开发流程中承上启下的核心环节，直接决定后续内外饰安装、底盘适配、整车刚度匹配的落地可行性。这套骨架结构采用分段拼合的设计思路，将整车框架划分为前围安装区、乘客舱承载区、后围连接区、侧围挂载区、顶篷支撑区五个独立模块，各模块之间通过标准化的连接节点预留装配余量，既可以满足小批量试制阶段的分模块加工需求，也能适配不同轴距、不同载客量的同平台车型衍生开发，减少重复建模的工作量。从实际应用场景来看，这类骨架结构主要服务于城市常规公交的车型开发，需要兼顾日常运营中频繁启停的载荷冲击、城市道路颠簸带来的交变应力，以及侧窗、座椅、扶手、空调机组、电气线束等附属部件的安装定位需求。

　　设计过程中，侧围区域采用分层桁架结构，下层预留乘客门的安装开口与踏步机构的固定点位，中层对应侧窗的安装边框做了局部加强，上层则通过纵梁与顶篷框架形成闭合的受力环，避免车辆转弯时侧围出现过大的形变。顶篷区域采用整面的支撑面板搭配纵向加强筋的结构，既可以作为车顶空调、电池组（新能源车型）的安装基座，也能在车辆发生侧翻时提供足够的顶部抗压强度，满足客车被动安全的相关要求。前围区域的框架做了弧度适配，对应挡风玻璃的安装曲面做了精准的安装边设计，同时预留了仪表台、转向机构、雨刮系统的固定孔位，框架下部的连接点位可以直接与底盘前悬的安装支座对接，保证整车装配时的定位精度。从安装边界来看，这套骨架的底部纵梁预留了统一的底盘连接孔位，

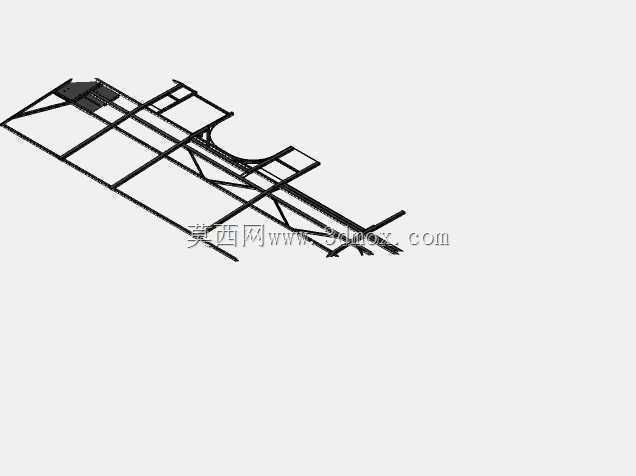

　　孔位间距符合常规公交底盘的通用安装标准，不需要对底盘结构做额外修改即可完成适配；侧围的各挂载点均做了局部加厚处理，对应座椅安装、扶手固定的点位提前预留了焊接螺母的安装位，减少后续装配阶段的二次加工工作量。在结构受力的设计考量上，整车骨架的杆件截面根据不同区域的受力大小做了差异化选型，乘客舱底部的主承载梁采用更大截面的矩形管材，应对满载情况下的垂直载荷，侧围与顶篷的辅助杆件则采用更小截面的管材，在保证整体刚度达标的前提下尽可能降低车身自重，减少整车运营阶段的能耗。车门区域的框架做了环形加强设计，避免车门开口位置出现应力集中，导致长期运营后框架出现开裂变形；前后围与侧围的连接位置采用斜向支撑结构，

　　将前后围受到的冲击载荷分散到整个侧围框架上，提升整车的碰撞安全性。设计阶段还充分考虑了整车装配的工艺性，所有杆件的连接位置均预留了足够的焊接操作空间，避免出现工艺死角导致焊接质量不达标；各模块的拆分边界均设置在应力水平较低的区域，减少拼接位置对整体结构强度的影响，同时方便分模块完成电泳防腐处理后再进行总拼，提升整车骨架的防腐性能，延长车辆在复杂运营环境下的使用寿命。对于结构设计从业者而言，这类骨架模型的参考价值在于，它清晰展现了客车车身从功能分区到结构落地的完整设计逻辑，每一处杆件的布置、每一个安装点位的预留，都对应着实际运营与装配环节的具体需求，没有冗余的结构设计，也没有遗漏关键的安装边界，能够为同类型载具的骨架开发提供直接的结构参考，帮助设计人员快速理清客车车身框架的受力传递路径与装配逻辑，减少前期方案设计阶段的试错成本。
