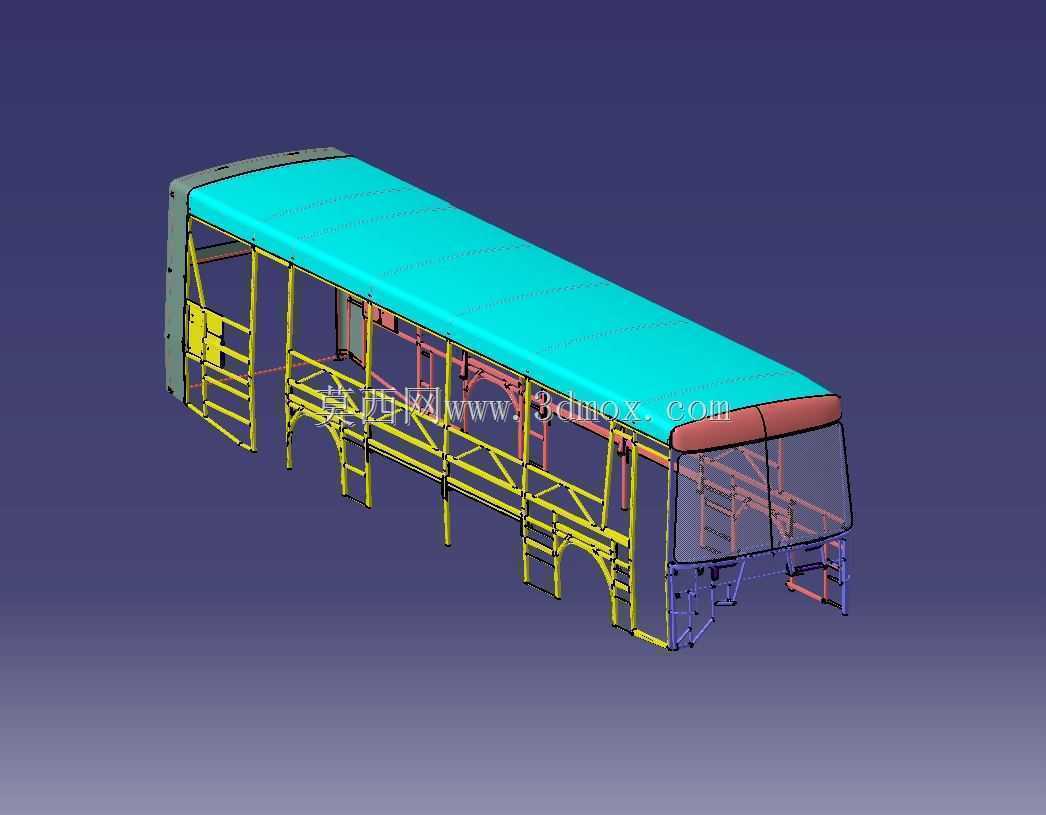

拼装式公交客车车身骨架结构设计

　　该结构为城市公交客车的车身承载骨架拼装总成，主要应用于城市公共交通客运车辆的车身制造环节，作为整车内外饰安装、底盘对接、乘员舱承载的核心基础结构，承担车辆运行过程中的扭转、弯曲、冲击载荷传递功能，同时为后续蒙皮铺装、座椅安装、扶手固定、电气线路布设提供精准的安装点位。从设计逻辑来看，该骨架采用分块拼装的模块化思路，将整车侧围、顶围、前围框架拆分为独立的分装单元，各单元通过标准化的连接接口实现总拼，既能够降低分装工序的工装复杂度，也便于后续维修环节的局部构件更换，无需对整体骨架进行大面积切割拆解。侧围部分采用矩形钢管焊接形成的格栅式框架，沿车身长度方向均匀布置竖向立梁，配合横向贯通的腰梁与底架连接梁，

　　在车门开口位置做了局部的加强结构设计，规避开口区域的应力集中问题，同时预留了乘客门、侧窗的安装边界，各安装面的平面度公差控制在1.2mm以内，保证后续玻璃、车门密封件的装配贴合度。顶围骨架采用弧形变截面梁结构，匹配整车顶部的流线型外轮廓，横向拱梁按照统一的弧度参数加工，纵向设置多道贯通式纵梁连接各拱梁，顶部预留了空调机组、天窗、通风口的安装支座，支座位置通过加设斜撑的方式提升局部承载能力，避免顶部设备长期运行产生的振动导致骨架焊缝疲劳开裂。前围框架按照公交车型的驾驶区视野要求设计，倾斜的A柱结构兼顾了结构强度与驾驶员前方、侧方的视野盲区控制，框架上预留了前挡风玻璃、仪表台支架、雨刮器安装位，各连接点位的孔位采用同轴设计，

　　减少总装阶段的配钻工作量。从安装边界来看，该骨架底部的连接梁完全匹配常规公交底盘的车架安装孔位，整体宽度符合城市道路通行的客车宽度限值，车身高度满足城市公交的限高要求，各分块单元的拼装接口采用统一的截面尺寸，在分装阶段即可完成侧围内饰板固定支架、线束固定卡扣的预装，大幅提升总装车间的生产节拍。结构设计过程中针对城市公交频繁启停、站点停靠的运行工况，对骨架的疲劳强度做了针对性优化，在乘客站立区对应的底架连接位置加密了横梁布置，能够承受高峰时段大载客量带来的局部载荷，车门位置的门框结构采用双层梁设计，抵消车辆长期运行过程中车门反复开关带来的振动冲击，避免门框变形导致的车门卡滞、密封失效问题。顶围与侧围的连接位置采用圆弧过渡的角撑结构，

　　既能够降低整车风阻，也提升了侧围与顶围连接位置的扭转刚度，在车辆经过颠簸路面产生车架扭转时，该位置的焊缝应力能够通过角撑分散到相邻的梁体上，减少焊缝开裂的风险。整个骨架的所有管材选型均兼顾了轻量化与强度要求，在保证整体承载能力满足国标客车安全要求的前提下，通过优化梁体的排布密度、采用变截面管材的方式降低整体自重，有助于降低车辆运行过程中的能耗。各拼装单元之间的连接位置设计了定位止口，总拼时无需反复测量调整即可保证各分块的位置精度，降低总拼工装的投入成本，也便于小规模客车改装厂的生产落地，无需大型的整体焊接工装即可完成整车骨架的拼装作业。
