巴士车身骨架框架结构三维设计

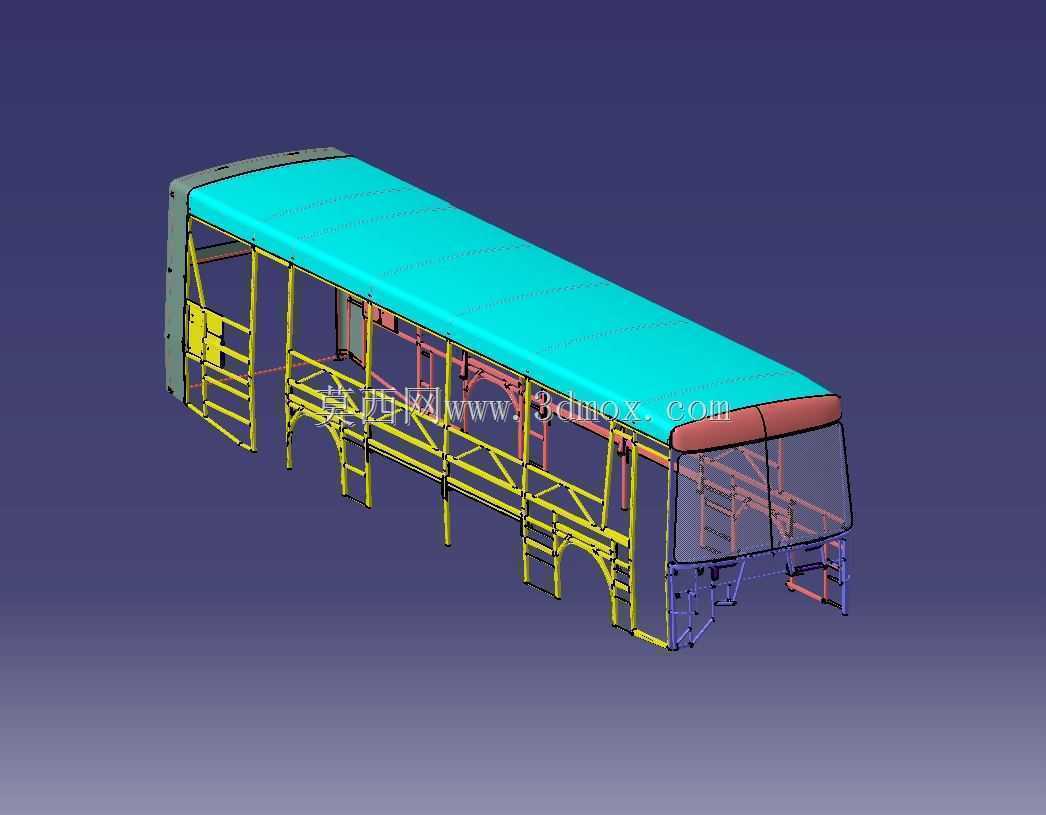

　　该结构为城市公共巴士的车身承载骨架总成，是巴士整车装配环节中核心的承载基体，日常应用场景覆盖城市公交、城郊通勤客运等公共交通领域的车辆生产制造环节，作为整车所有内外饰件、底盘附件、电气系统、乘客设施的安装基础存在。从实际用途来看，这套骨架需要承担整车运行过程中的弯曲载荷、扭转载荷，以及侧翻、碰撞工况下的结构防护作用，同时要为车顶覆盖件、侧围蒙皮、前后围挡板、车内座椅扶手、车门机构、车窗玻璃提供精准的安装定位基准，还要预留出走线、走管的空间，适配空调机组、电池组（新能源车型）、风道等顶置部件的安装需求。设计思路上采用了分段拼接式的框架结构，区别于传统整体焊接骨架，这种分块拼接的形式更适配模块化生产需求，

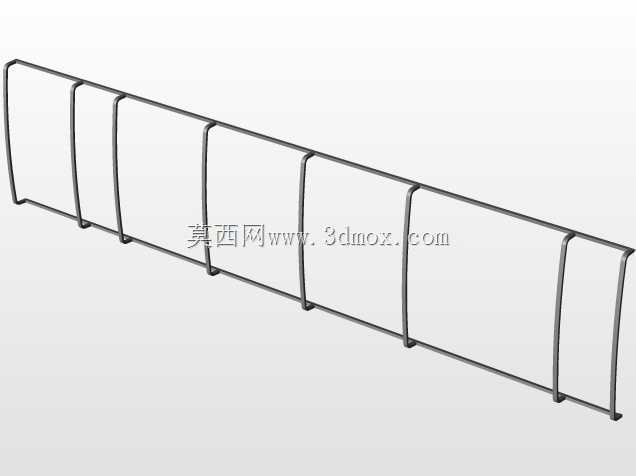

　　不同分段的骨架可以在不同工位完成预装，再进行总拼，能够有效提升生产线的装配效率，也便于后期维修过程中局部损伤段的更换，无需对整段骨架进行切割返工。从结构布局来看，侧围部分采用了横竖梁交错的桁架式结构，垂直布置的立柱对应车窗、车门的分隔位置，横向布置的腰梁、底梁分别承担侧围蒙皮固定、地板总成支撑的作用，车门位置的立柱做了局部加强设计，避免车门频繁开关带来的振动导致立柱变形，同时预留了车门铰链、气泵机构的安装点位。车顶部分采用了弧形顶梁搭配纵向纵梁的结构，顶梁的弧度匹配巴士车顶的流线型造型，既可以降低车辆行驶过程中的风阻，也能提升车顶的承压能力，避免雨雪堆积带来的载荷变形，纵梁沿车身长度方向通长布置，为顶置空调、

　　电池包等大重量部件提供连续的承载支撑，顶梁与侧围立柱的连接节点采用了加强角板的设计，分散节点处的应力集中，避免车辆行驶在颠簸路面时节点出现开裂。前后围部分的骨架做了适配造型的弯折设计，前围区域预留了挡风玻璃的安装框位，以及仪表台、雨刮机构、前大灯的安装点位，骨架的弧度匹配前挡风的曲面造型，保证玻璃安装后的密封性；后围区域同样预留了后挡风、尾灯、后舱门的安装位置，针对后置动力车型的需求，后围骨架还预留了散热通风的开口支撑结构。从安装边界来看，这套骨架的底部连接点位完全匹配巴士底盘车架的安装孔位，底架横梁的间距与底盘纵梁的固定点位一一对应，保证骨架与底盘装配时的同轴度，避免出现装配应力；侧围的外表面安装基准面统一，所有蒙皮、

　　车窗的安装面都在同一个定位基准上，保证装配后外观面的平整度，不会出现高低差、缝隙不均的问题；内部的安装点位按照人机工程要求布置，座椅安装横梁的高度、间距符合公共巴士的座椅布置规范，扶手杆的固定点位预留了对应的安装孔，车内地板的支撑梁高度统一，保证地板铺设后处于水平状态。在结构强度设计上，不同位置的梁架采用了差异化的截面规格，承载较大的底架纵梁、车门立柱采用更大截面的型材，一般承载的侧围横撑、顶梁辅助支撑采用稍小截面的型材，在保证整体结构强度满足客车安全标准的前提下，尽可能降低骨架的整体重量，实现轻量化设计，帮助降低车辆运行过程中的能耗。骨架上所有的连接点位都预留了标准的焊接或螺栓连接余量，不同分段之间的拼接位置设计了定位止口，总拼时可以通过止口快速定位，减少工装调整的时间，拼接处的搭接长度满足焊接强度要求，避免出现虚焊、连接强度不足的问题。针对车内电气线路、气路管路的布置需求，骨架的横纵梁内部预留了穿线空间，部分位置设计了线束固定的卡扣安装孔，避免线路外露被磨损，也能让车内布置更加规整。
