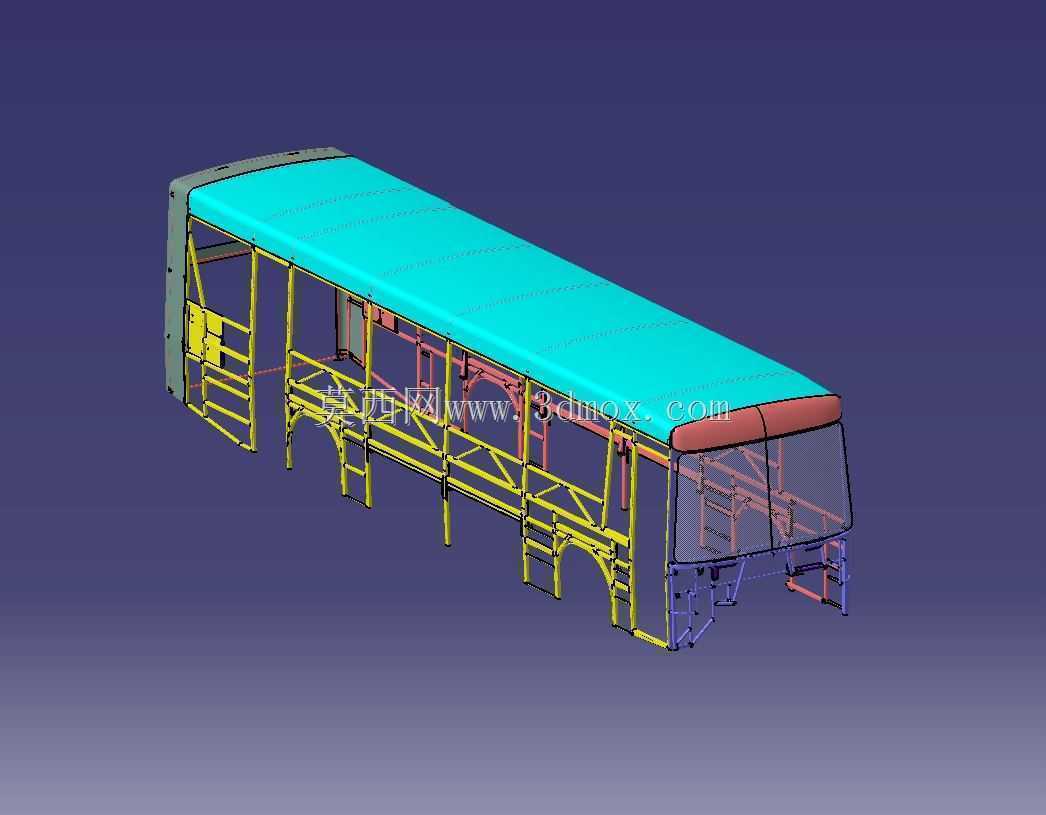

城市公交客车车身骨架结构三维设计

　　城市公共交通场景中，公交客车的车身骨架是整车承载的核心结构，直接决定了车辆运行过程中的结构强度、抗扭性能以及后续内外饰安装的基准精度。这套骨架结构采用分段式拼装设计思路，区别于传统整体焊接的客车车架，将侧围、顶篷、前后围、底架分段拆分，每段构件都预留了标准化的拼接定位点，能够在生产环节实现分组件预装，再进行总拼焊接，大幅压缩整车焊装线的工位占用时长，适配中小批量客车定制化生产的产线需求。从实际用途来看，这套骨架结构主要服务于城市通勤类公交车型，覆盖10-12米级城市公交的安装边界，侧围预留的多层横梁结构，既可以满足车窗安装的支撑需求，也为车内扶手、座椅固定、线束走管、空调风道安装预留了统一的安装孔位，

　　不需要后期在主承力构件上二次打孔，避免应力集中带来的结构疲劳风险。设计过程中，侧围主立柱采用变截面矩形管排布，对应车门位置的立柱做了局部加强处理，上下车区域的踏步支撑结构直接与底架纵梁焊接为一体，能够承受长期高频次乘客上下踩踏带来的交变载荷，避免踏步区域出现结构变形、异响等常见问题。顶篷骨架采用弧形横梁排布，既匹配客车顶部的空气动力学外形，也预留了顶置空调、电池组（新能源车型）的安装支座，支座位置直接与侧围主立柱上下贯通，将顶部设备的载荷直接传递到底架纵梁，避免顶篷蒙皮承受额外载荷。前围区域的骨架结构做了碰撞吸能导向设计，倾斜布置的加强梁能够在正面碰撞时引导载荷向两侧侧围分散，配合前围蒙皮的安装点位，能够适配不同造型的前挡风玻璃、

　　大灯总成安装需求。从安装边界来看，这套骨架的轮拱位置完全匹配城市公交常用的低地板车桥安装尺寸，底架中部的下沉区域预留了电池舱、气瓶舱的安装空间，侧围的裙边支撑梁统一高度，能够适配不同厂家的裙边护板安装，不需要针对外饰件重新调整骨架结构。在结构强度校核层面，每段拼接位置的连接耳板都做了加厚处理，拼接螺栓孔位采用同轴设计，总拼时可以通过定位销快速对齐，减少焊接过程中的变形量；侧围的斜撑布置采用三角稳定结构，在车窗上下沿之间设置斜向加强筋，提升车辆过弯、颠簸路面行驶时的侧围抗扭刚度，避免长期运行后出现车窗变形、漏风漏雨的问题。不同于长途客运客车的骨架设计，这套城市公交骨架专门针对城市道路频繁启停、低速转弯、站点停靠的工况做了优化，

　　车门区域的骨架开口做了圆角过渡处理，减少开口位置的应力集中，底架的横梁间距根据公交车型常见的设备布置做了调整，在油箱、储气筒、电控柜的安装位置额外设置了支撑横梁，不需要后期加装辅助支架。顶篷两侧的边梁预留了行李架、内顶蒙皮的安装卡槽，能够在总装环节快速卡装内饰件，提升装配效率；后围区域的骨架预留了发动机舱（传统燃油车型）或者驱动电机、控制器（新能源车型）的检修开口，开口周边做了翻边加强，既保证结构强度，也方便后期运维时的部件拆装。整个骨架的所有管材选型都遵循客车行业通用的矩形管规格，不需要定制特殊截面的型材，能够降低采购成本，所有焊接位置都预留了焊接收缩余量，在三维设计阶段就考虑了焊接变形的补偿量，总拼后能够将整体尺寸公差控制在行业要求的范围内，保证后续内外饰件的装配适配性。
