杆端关节连接拉杆组件结构设计

　　这类带杆端关节轴承的连接拉杆，在各类需要补偿安装误差、承受多向载荷的铰接传动场景中应用极广，从商用车的转向拉杆机构、悬架稳定杆连接，到工业自动化设备的连杆传动单元、工程机械的操纵连杆总成，再到农用机械的调节拉杆部位，都能看到这类结构的身影。它的核心作用是在两个存在相对摆动、甚至小幅度轴向窜动的部件之间传递拉压载荷，同时抵消安装面的位置度偏差、设备运行过程中产生的位移干涉，避免刚性连接带来的应力集中问题。

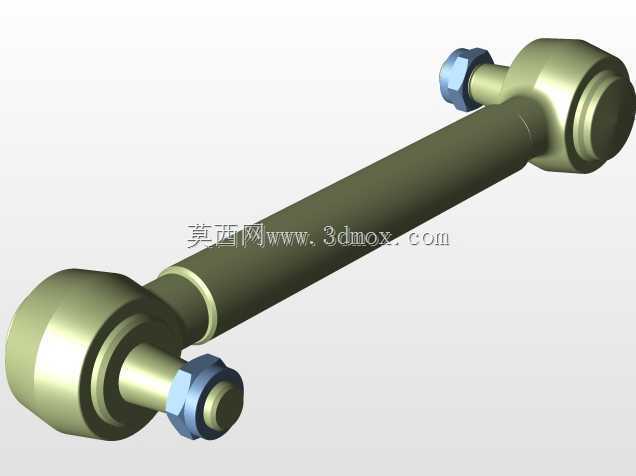

　　从结构设计逻辑来看，这款拉杆采用两端对称配置杆端关节轴承的形式，中间为等直径实心杆身，杆身两端加工有外螺纹，与杆端轴承的内螺纹旋合配合，通过端部的锁紧螺母实现长度固定，这种设计的优势在于可以根据实际安装间距，在一定范围内灵活调节拉杆的总工作长度，适配不同的安装中心距需求，安装调试时无需额外加工垫片或者修配件，大幅降低现场装配的难度。两端的杆端关节轴承内置自润滑滑动摩擦副，内圈可以相对于外圈在一定锥角范围内做任意方向的摆动，既可以传递沿杆身轴线方向的拉压载荷，也能承受小幅度的径向偏载，不会因为连接部件的摆动错位出现卡滞、别劲的情况。

　　设计这类拉杆的时候，首先要明确的是安装边界尺寸：两端关节轴承的杆端内螺纹规格、轴承外圈的最大外径、球头的摆动角度范围，决定了它能适配的连接销尺寸、以及允许的最大偏角；中间杆身的直径需要根据额定拉压载荷做强度校核，避免长期受载出现塑性变形，螺纹旋合长度需要满足螺纹连接的强度要求，一般不小于螺纹公称直径的1.2倍，防止螺纹脱扣；端部的锁紧螺母需要采用标准六角薄螺母，拧紧后可以有效防止设备运行过程中螺纹松动，避免拉杆长度变化导致的传动精度失效。

　　实际选型应用时，需要重点关注几个核心参数：首先是额定动载荷和静载荷，要匹配实际工况下的最大冲击力，比如在车辆转向系统中使用时，需要考虑路面颠簸带来的瞬时冲击载荷，安全系数一般取3-5倍；其次是关节轴承的允许摆角，要覆盖设备运行过程中两个连接点的最大相对角位移，避免运行到极限位置时轴承外圈和杆身出现干涉；另外杆身的长度调节范围需要预留足够的余量，既要满足最小安装距的要求，也要保证最大伸长量时螺纹旋合长度足够，不会出现松脱风险。

　　从结构细节来看，这款拉杆的杆身和轴承端部做了圆滑过渡，没有尖锐的应力集中棱角，长期受交变载荷时不容易出现疲劳断裂；杆端轴承的密封结构可以阻挡外界的粉尘、泥水进入摩擦副内部，延长润滑脂的使用寿命，降低维护频率，在户外作业的工程机械、农用机械场景下，这种密封设计的优势尤为明显。很多现场装配的故障案例里，刚性拉杆因为安装时存在同轴度偏差，运行一段时间后就会出现连接部位断裂、螺纹滑牙的问题，而这种带关节轴承的可调拉杆，刚好能通过自身的铰接自由度补偿这些偏差，大幅提升传动机构的可靠性和使用寿命。在三维建模过程中，这类零件需要重点还原关节轴承的摆动自由度、螺纹配合的间隙、锁紧螺母的安装位置，做机构运动仿真时才能准确模拟实际运行中的位移补偿效果，避免干涉检查出现误判。
