汽车传动系统万向传动轴结构设计

　　在商用车、乘用车辆以及部分非道路移动机械的底盘传动布局中，这类带双万向节结构的传动轴是解决动力输出端与输入端轴线存在夹角、工作中相对位置持续变动场景下扭矩传递的核心部件。日常工况里，车架与车桥之间会随路面颠簸、载荷变化产生持续的相对位移，悬架的往复跳动会让变速箱输出轴与驱动桥输入轴的轴线夹角、轴间距时刻发生变化，刚性轴根本无法适配这种动态的位置偏移，而这类带十字轴万向节的传动轴，正是为了适配这种动态传动需求设计的。

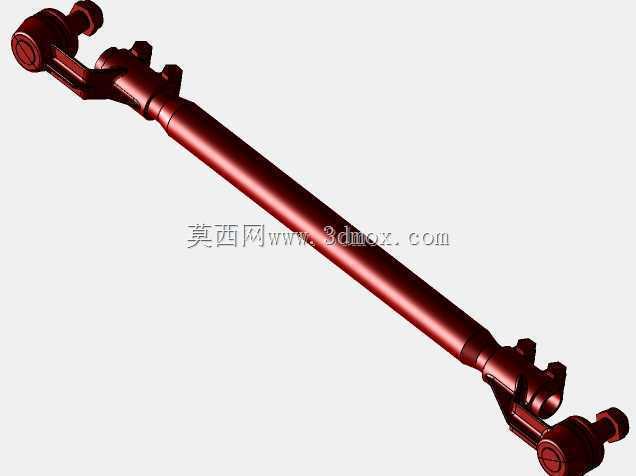

　　从结构设计逻辑来看，两端的万向节叉通过十字轴实现铰接，能够在两轴存在较大夹角的状态下持续传递旋转扭矩，中间的轴身采用空心轴结构设计，并非单纯为了减重——同等外径下空心轴的抗扭截面系数更高，相比同重量的实心轴能承受更大的扭转载荷，同时还能降低传动系统的转动惯量，减少动力切换过程中的冲击。两端的连接结构分别适配动力输出端的法兰接口与输入端的连接叉，轴身与万向节叉的连接部位做了变径过渡处理，避免应力集中导致的轴身断裂，这也是传动部件设计里很关键的细节：扭转工况下截面突变位置会产生数倍于均值的应力，平滑的圆弧过渡能把应力峰值控制在材料许用范围内。

　　实际选型应用中，这类传动轴的安装边界需要重点校核几个参数：首先是最小与最大工作长度，要覆盖悬架跳动到极限位置时的轴间距变化，预留足够的伸缩余量，避免拉伸到极限位置导致轴体脱开，或是压缩到极限时顶弯轴身；其次是万向节的最大允许夹角，十字轴结构的单节万向节在传递扭矩时会产生转速波动，夹角越大波动越明显，不仅会带来传动冲击、噪音，还会加速十字轴轴承的磨损，所以布局时要尽量把两端万向节的夹角控制在许用范围内，同时保证两端万向节的叉面处于同一平面，抵消单节万向节带来的转速不等率，让输出端的转速保持平稳。

　　在工程实际的三维建模过程中，这类部件的建模需要重点关注几个配合面的精度：万向节叉与十字轴的轴承安装孔同轴度、十字轴轴颈的圆柱度、轴身两端与万向节叉配合的轴径公差，这些尺寸直接影响后续装配的可行性与实际运转的寿命。建模时不能只做外观的曲面还原，要把内部的轴承安装位、卡簧槽、润滑脂加注通道这些细节都还原出来，因为这些结构直接决定了部件的实际功能——十字轴的轴承需要定期加注润滑脂，没有加注通道的设计在实际使用中会快速磨损，导致传动间隙变大、行驶中出现抖动异响。

　　从应用场景延伸来看，除了常规的燃油车传动系统，这类传动轴也广泛用在四驱车型的分动箱到前后桥的动力传递、工程机械设备的分动系统、甚至部分工业设备的远距离非共线扭矩传递场景中。不同场景下的设计侧重点也有区别：乘用车场景更注重传动的平顺性，会严格控制动平衡精度，轴身会做动平衡校正，焊接平衡片来抵消高速旋转时的离心力，避免高速行驶时的车身共振；商用车重载场景则更注重结构强度，会加大轴身直径、加粗十字轴轴颈，选用更高强度的合金钢材，同时强化密封结构，避免泥水进入万向节轴承导致早期磨损。

　　很多刚接触结构设计的工程师在做传动布局时，容易忽略传动轴的临界转速问题，当轴的长度过长、直径偏小的时候，工作转速一旦接近轴的固有临界转速，就会产生剧烈的共振，轻则导致连接螺栓松脱，重则直接扭断轴身。所以在设计阶段就要根据轴的长度、直径、材料弹性模量计算临界转速，让最高工作转速低于临界转速的70%，留出足够的安全裕度，这也是这类传动部件设计中不能跳过的校核步骤。另外，传动轴的伸缩花键部分也要做足够的润滑与密封，花键的配合间隙既要保证轴向滑动顺畅，又不能间隙过大导致传动冲击，密封套要能阻挡泥水、灰尘进入花键副，避免花键磨损松旷。
