机动车号牌安装支架带牌照组件结构

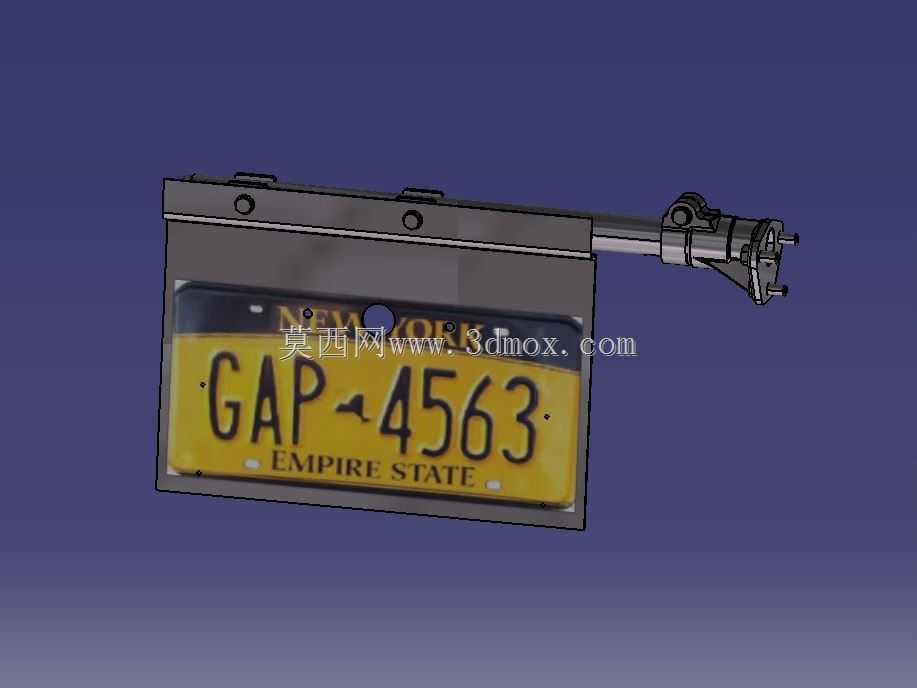

　　日常做整车外饰附件结构匹配时，车牌安装组件的适配性往往容易被忽略，不少车型在后期改装或者出口适配不同地区号牌规格时，常会出现安装孔位不对、支架突出车身过多、长期颠簸后号牌松动异响的问题，这套带号牌的安装支架结构，就是针对外饰安装边界做的适配化设计。从实际装车场景来看，这类支架主要用在乘用车前保险杠或者后尾门的号牌安装位，尤其是需要调整号牌安装角度、适配不同厚度号牌框的改装场景，或是商用车侧置号牌的安装位置，支架的延伸臂结构可以避开保险杠表面的造型筋位、雷达安装座，不需要在原有车身上额外打孔，直接依托原车预留的安装点位就能固定。从功能特性上看，支架主体采用薄钢板冲压成型的背板结构，背板四周做了翻边处理，一方面能提升整体刚性，

　　避免车辆高速行驶时背板产生风振异响，另一方面翻边可以卡住号牌的边缘，配合上端的两个固定卡扣，能把号牌牢牢限制在背板区域内，不会因为长期的路面颠簸出现号牌移位、边角翘起的问题。延伸臂部分采用圆管加铰接夹头的结构，夹头位置做了对开式的锁紧设计，松开锁紧螺栓时可以调整整个支架的伸出长度、俯仰角度，调整到位后拧紧螺栓就能靠夹头的抱紧力固定位置，这种设计的好处是适配性强，不管原车的安装基座是在保险杠内侧的钣金上，还是后尾门的加强筋位置，都能通过调整臂长和角度，把号牌调整到法规要求的可视角度与安装高度，不会出现号牌被车身部件遮挡、倾斜角度不符合验车要求的问题。设计思路上，这套结构没有采用一体化的焊接支架，而是把背板、延伸臂、

　　铰接夹头做成了可拆分的组件，背板上的固定孔做了长圆孔设计，适配不同地区号牌的安装孔距差异，不管是北美规格的短号牌，还是国内常规的蓝牌、绿牌尺寸，都能通过调整固定件在长圆孔内的位置完成固定，不需要重新开模做不同规格的背板。铰接位置的夹头内侧做了防滑齿纹，当螺栓锁紧时，齿纹会咬入圆管的外壁，避免车辆长期行驶产生的振动导致夹头松脱、支架下垂。从安装边界来看，背板的尺寸刚好覆盖常规号牌的安装区域，四周预留的间隙刚好能放入常规的号牌封固帽，不会出现封帽安装后突出背板过多、和周边外饰件干涉的问题；延伸臂的最小收缩长度能满足紧贴车身安装的需求，最大伸出长度可以避开保险杠表面120mm深度的造型凹陷，适配多数SUV、皮卡车型的后保险杠造型；

　　夹头的安装基座预留了两个M8的螺栓孔，和多数车型原车预留的号牌安装基座孔位匹配，不需要额外做转接板。实际装车验证时，这类支架需要重点关注几个结构细节：一是背板的翻边高度不能过高，否则会遮挡号牌边缘的字符区域，不符合号牌安装的法规要求；二是延伸臂的管壁厚度不能低于1.5mm，否则长期承受号牌的重量加上行驶中的风阻，容易出现臂杆弯曲变形的问题；三是铰接位置的锁紧螺栓需要采用防松螺母，避免振动导致螺母回转松脱。另外，支架的所有金属部件表面都需要做电泳加喷塑处理，应对路面的泥水、融雪剂腐蚀，避免长期使用后出现锈迹流到保险杠表面，影响外观。这套结构在建模时已经把各个部件的装配间隙、活动行程都做了参数化设置，调整臂长、角度时可以直接通过参数驱动，快速适配不同车型的安装边界，不需要重新绘制每个零件的草图，对于做外饰改装、整车附件匹配的结构工程师来说，能省不少重复建模的时间，也能在方案阶段快速验证不同安装位置的适配性，避免后期装车时出现干涉、固定不牢的问题。
