车载卧式燃油存储罐体结构设计

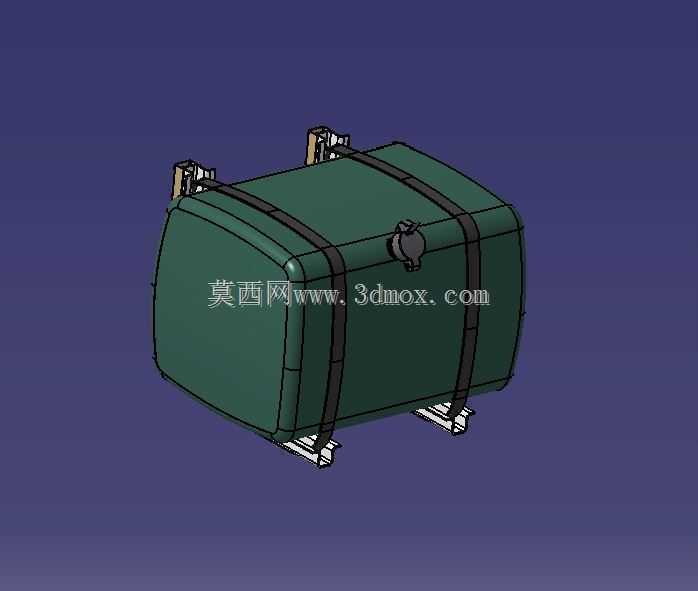

　　在商用车、改装特种车辆以及小型通用动力设备的燃油供给系统布局中，燃油存储罐体是决定续航能力、供油稳定性的核心部件，这款卧式结构的汽油柴油兼容存储罐体，正是针对紧凑底盘安装空间开发的储油单元。不同于立式罐体对垂直安装空间的高要求，该罐体采用大圆角过渡的近似椭球卧式外形，在同等容积下能将垂直方向的安装高度压缩30%以上，适配多数轻型货车、改装作业车底盘大梁之间的狭窄安装间隙，避免罐体突出底盘下方造成通过性下降，也不会向上侵入货箱或者乘员舱的底部空间。

　　从实际装车的功能需求出发，罐体顶部预留的加注口采用偏心布局，既避开了顶部安装绑带的固定区域，也能在车辆停放在有轻微坡度的路面时，保证加注过程中燃油不会因为液面倾斜从加注口溢出，加注口配套的密封盖带有卡扣锁紧结构，能在车辆行驶产生持续振动的工况下保持密封性能，避免燃油挥发泄漏，同时阻隔外部的粉尘、水汽进入罐体内部污染燃油。罐体侧面的出油接口位置经过反复校核，设置在靠近罐体底部的侧端面，当油箱内剩余燃油量较低时，依然能保证吸油管口浸没在燃油液面以下，避免车辆爬坡、急加速急减速工况下出现吸空断油的问题，保障发动机供油的连续性。

　　设计过程中，罐体的主体壁厚根据燃油存储的承压需求、行车振动带来的交变载荷做了匹配计算，既不会因为壁厚过薄在长期使用中出现鼓胀、焊缝开裂的问题，也不会因为壁厚过大增加不必要的自重，影响车辆的载荷利用率。罐体外部设置的两道环形紧固绑带，配合底部的L型安装支架，形成了多点位的固定体系，绑带与罐体接触的位置预留了缓冲垫层的安装空间，能吸收车辆行驶过程中路面传递的振动，避免刚性接触造成罐体表面磨损、防腐层破损。底部的安装支架开有长圆形的调节安装孔，允许在底盘装配时根据大梁的实际间距做小范围的位置调整，降低对底盘加工精度的要求，也能抵消车辆长期使用中车架产生的微小形变带来的装配应力。

　　考虑到汽油、柴油不同燃油的存储特性，罐体内部做了防浪涌结构的预留，虽然从外部无法直接观察到内部结构，但从罐体的外部加强筋布局可以判断，内部设置的横向防浪板能大幅降低车辆行驶中燃油在罐体内部的晃动冲击，减少燃油晃动产生的噪音，同时避免燃油剧烈晃动产生的静电积聚，提升使用安全性。罐体的外形所有棱角都做了大圆弧过渡处理，没有尖锐的凸起结构，一方面是避免安装过程中划伤装配人员，另一方面也能在车辆发生底部托底、侧面轻微碰撞的工况下，通过圆弧面分散冲击力，降低罐体破损泄漏的风险。

　　在安装边界的匹配上，这款罐体的长度、宽度、高度尺寸都经过了通用化设计，能适配多数1.5吨到3吨级轻型商用车的底盘安装空间，顶部的两个固定吊耳结构方便生产装配过程中的吊装转运，也能作为后期车辆维修时罐体拆卸的起吊点位。整个罐体的外部涂装采用耐燃油腐蚀、耐碎石冲击的防护涂层，能应对车辆行驶中底盘位置遇到的泥水侵蚀、砂石击打，延长罐体的使用寿命。不同于定制化的异形罐体，这款通用型卧式燃油罐的接口位置、安装点位都做了标准化设计，能直接匹配多数车型的燃油管路、固定支架，不需要做大规模的改装调整，大幅降低了整车厂的配套采购成本，也适合后期改装车辆的加装替换使用。
