航空发动机机罩快锁式紧固卡接构件

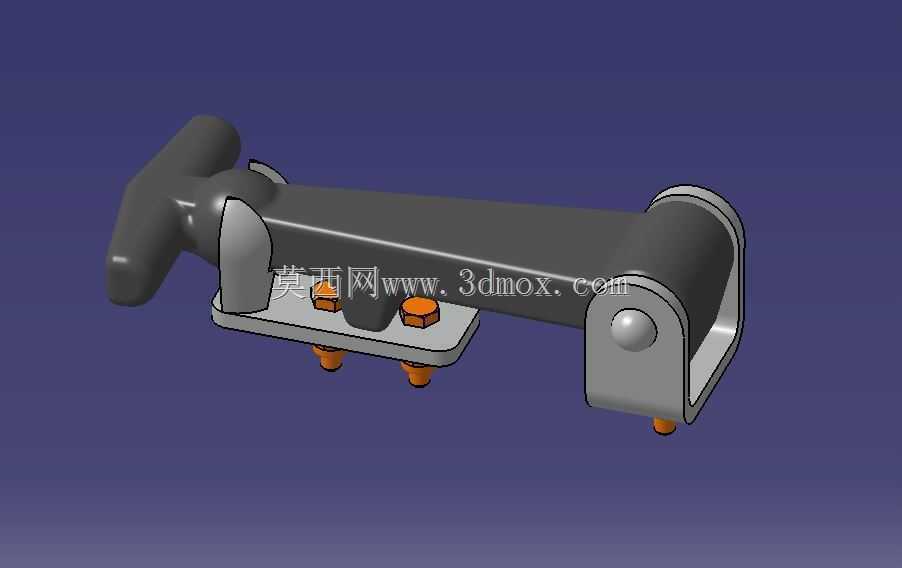

　　在航空发动机日常维护、外场定检以及机体结构装配场景中，机罩部位的紧固件一直是影响维护效率与结构可靠性的核心部件，传统螺栓紧固方式需要配套工具反复拧动，不仅拆装耗时，在高空振动环境下还容易出现预紧力衰减、松脱的问题，这款卡接式紧固构件就是针对这类场景痛点开发的专用锁紧部件。从实际使用逻辑来看，该构件承担机罩与机体安装基座之间的快速锁紧与解锁功能，不需要额外配套专用工具，操作人员手动扳动端部的手柄结构即可完成锁紧与释放动作，单次拆装耗时相比传统螺栓连接能缩短七成以上，非常适合需要频繁开启检查的发动机机罩、设备舱盖等部位。设计阶段首先考虑的是振动工况下的防松可靠性，构件主体采用长条形承力臂结构，一端设置带铰接转轴的安装基座，

　　通过基座上的通孔可直接与机体侧的固定支架铰接，保证整个锁紧件能够绕转轴完成开合动作；承力臂另一端设计为符合人体工学的T型扳动手柄，手柄表面做了圆弧过渡处理，即使操作人员佩戴劳保手套也能稳定施力，不会出现打滑硌手的问题。承力臂下方配套设置了带三个定位螺柱的安装垫板，垫板与机罩蒙皮接触面做了平面度处理，安装时三个螺柱穿过机罩上预先加工的对应安装孔，通过配套的六角薄螺母将垫板预先固定在机罩内侧，螺柱伸出长度经过精确计算，锁紧状态下承力臂会牢牢压在垫板表面，将机罩与机体框架之间的密封胶条均匀压缩，保证接缝处的密封性能，不会因为局部压力不均出现雨水、沙尘渗入舱内的问题。铰接端的转轴采用了间隙配合设计，转动阻尼经过调校，

　　既不会因为间隙过大出现锁紧旷量，也不会因为阻尼过大导致扳动费力，转轴端部设置了铆压式防脱结构，避免长期使用后转轴脱出导致构件失效。承力臂与垫板接触的压合面做了局部加厚处理，提升长期反复压合过程中的耐磨性能，避免频繁开合后出现压痕凹陷导致锁紧行程不足。从安装边界来看，整个构件锁紧状态下的横向长度适配常规中小型航空发动机机罩的安装边宽度，铰接基座的两个安装耳片间距符合通用航空支架的安装尺寸标准，不需要对原有机体结构做额外改造就能直接替换原有传统紧固件；垫板上的三个螺柱呈等腰三角形排布，这种排布方式既能保证垫板与机罩连接的稳定性，避免单个螺柱受力过大出现剪切断裂，也能在锁紧时让压合力均匀分布在机罩安装边区域，

　　不会因为局部应力集中导致蒙皮变形。在实际选型适配时，需要注意核对机罩安装边的厚度、密封胶条的压缩量要求，调整螺柱上的螺母位置来控制最终的锁紧压合力，保证胶条压缩量在设计要求的30%-40%区间内，既保证密封效果，也不会因为压合力过大导致胶条过早老化失效。这类快锁式紧固构件除了航空领域应用外，在需要频繁开启检修的工业设备舱门、特种车辆机罩、大型装备检修口盖等场景也有很高的适配性，其核心的杠杆锁紧原理结构简单可靠，没有复杂的弹性零件，在高低温、多粉尘、高湿度的恶劣工况下也能稳定工作，不会出现弹簧锈蚀、卡滞失效的问题。建模过程中对各个活动部件的配合间隙做了精确还原，铰接部位的转动行程、手柄扳动到锁紧位置的过盈量都按照实际工程参数设置，能够直接用于结构干涉检查、维护动作仿真以及装配工艺指导，也可以作为同类快锁紧固件设计的参考原型，帮助结构设计人员快速完成类似构件的方案迭代，减少重复建模的工作量。
