内六角圆柱头HM系列螺钉组三维结构

　　在各类机械装配场景中，紧固件是决定整机结构可靠性的基础元件，HM系列内六角圆柱头螺钉作为常用的高强度连接件，广泛覆盖从精密电子设备工装、中小型自动化设备机架、机床辅助夹具到通用工业设备的装配环节。这类螺钉的头部采用内六角驱动形式，相比外六角结构，其安装所需的操作空间更小，能够在沉孔、狭窄装配腔体内完成锁紧作业，适配很多外部扳手无法伸入的紧凑安装位置，在空间受限的装配工况下优势明显。

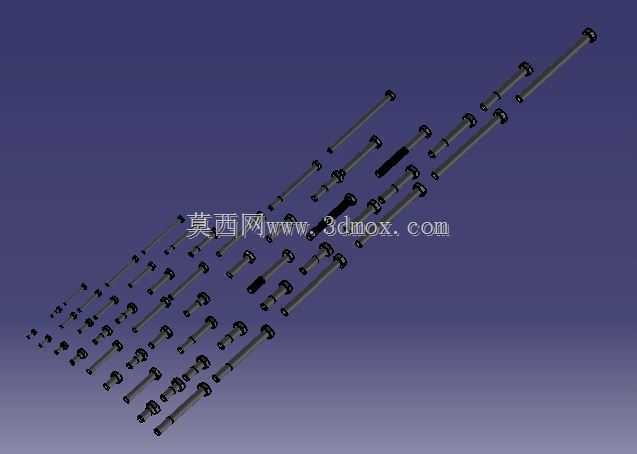

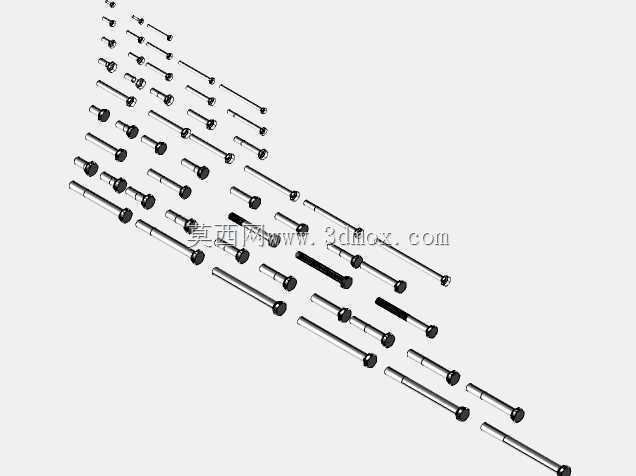

　　本次呈现的HM8与HM10规格螺钉组，覆盖了该系列下不同长度规格的全系列型号，建模过程严格遵循通用紧固件的尺寸规范，头部圆柱直径、内六角对边尺寸、螺杆公称直径、螺纹段长度、光杆段同轴度公差都按照实际量产零件的加工要求做了参数化约束，每一款长度规格的模型都对应实际应用中的常用尺寸，避免出现非标准的异形长度给选型调用带来困扰。从设计逻辑上，螺钉头部与螺杆衔接处做了标准的过渡圆角处理，这个细节在实际加工中是为了避免热处理时的应力集中，降低螺钉受交变载荷时头部断裂的风险，建模时保留这个结构特征，也能让后续做整机有限元受力分析时，得到更贴近实际工况的应力分布结果，不会因为模型忽略圆角而出现应力集中的计算偏差。

　　从安装边界来看，HM8规格螺钉适配的安装沉孔直径、沉孔深度都有对应的尺寸匹配要求，沉孔深度需要保证螺钉锁紧后头部端面不超出安装基面，避免后续装配出现干涉；螺杆穿过的光孔直径通常比公称直径大0.5-1mm，给装配时的位置偏差留出调整余量，螺纹旋合段的长度需要根据被连接件的材质确定，钢件连接时旋合长度不小于1倍公称直径，铸件、铝合金等低强度材质连接时旋合长度需要提升到1.5-2倍公称直径，才能保证足够的锁紧力不出现滑牙失效。HM10规格的螺钉因为公称直径更大，能够承受的预紧力更高，通常用于设备机架的主连接部位、重载夹具的锁紧位置，其安装时需要的内六角扳手规格更大，操作空间预留也需要对应调整，避免扳手无法完全插入内六角孔导致拧花头部的问题。

　　在实际设备维护场景中，这类内六角螺钉的拆装便利性也优于十字槽、一字槽螺钉，内六角的受力面是六个侧面，拧紧时的受力分布更均匀，不容易出现槽口滑牙的情况，对于需要反复拆装的工装夹具、设备检修部位，选用这类螺钉能够大幅降低维护时的零件损耗。建模时对螺纹段做了简化的真实感处理，没有采用全牙型的精细建模，既保证了视觉上的螺纹识别度，也能降低整机装配时的模型运算负载，方便工程师在大型装配体中直接调用，不会因为单个螺钉模型的面数过多导致软件运行卡顿。不同长度规格的螺钉在同一场景下的排布展示，也能直观呈现不同长度对应的适用场景，短规格适合薄板件的叠层连接，长规格适合带隔套、多层安装板的贯通连接场景，工程师选型时可以直接根据实际连接厚度匹配对应长度的型号，不需要反复核对尺寸表。

　　从功能特性上，这类螺钉通常采用高强度合金钢材质加工，表面发黑处理提升防锈能力，能够在常规车间环境下长期使用不出现锈蚀，部分带滚花的杆部设计（部分长规格型号）能够在穿入安装孔时起到临时导向的作用，避免螺杆歪斜卡滞。在装配工艺要求上，这类螺钉锁紧时需要按照对角线顺序逐步拧紧，避免被连接件出现局部翘曲，尤其是在法兰连接、密封件压紧的场景下，均匀的预紧力分布是保证密封性能、连接刚度的核心要素，模型中保留的头部端面与螺杆轴线的垂直度特征，也对应了实际零件的形位公差要求，保证锁紧时螺钉端面能够完全贴合沉孔底面，预紧力能够沿螺杆轴线均匀传递，不会出现偏载导致的螺杆弯曲变形。
