厂区牵引式网格台面平板装卸转运车

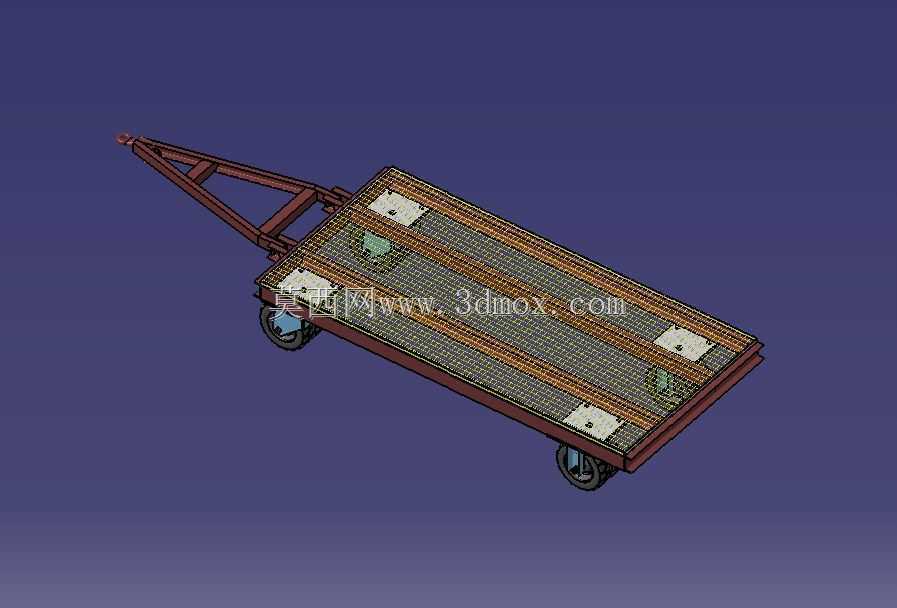

　　在厂区内部短距离物料转运、车间工序间工件周转、仓库装卸货接驳的场景中，这类牵引式平板装卸车是非常常见的物流载具，区别于手动液压搬运车仅能适配托盘货物的局限，该类设备可承载异形工件、散装料箱、工装夹具等多种形态的物料，适配厂区内牵引车、叉车等多种动力源拖挂使用，覆盖机械加工车间、仓储物流区、装配生产线旁等多个作业场景。从结构设计来看，该车采用牵引杆前置的布局，牵引端设置铰接式连接结构，可在拖挂行进时实现水平方向±45度的转向适配，满足厂区内部狭窄通道的转弯需求，牵引杆采用矩形钢管焊接成型，连接部位做加厚补强处理，避免频繁拖挂启停过程中出现焊缝开裂的问题。承载台面采用网格栅结构设计，相比整板式台面，网格结构在保证整体承载强度的前提下，

　　有效降低了车体自身重量，同时网格间隙可漏除工件携带的切削液、铁屑等杂物，避免台面积攒杂物导致的物料放置不稳，也便于日常作业后的台面清理，减少清洁维护的工作量。台面四周设置低矮的挡边结构，高度控制在50mm以内，既可以防止转运过程中小型工件、料箱从台面边缘滑落，也不会影响大件物料的吊装上下料作业，台面上预留的四个安装定位块，可根据运输物料的类型加装固定绑带、物料定位架等附件，适配不同规格工件的固定需求，避免转运过程中物料出现窜动移位。行走轮采用重载型脚轮配置，两个前轮为带转向功能的万向脚轮，两个后轮为定向脚轮，轮体采用聚氨酯包胶材质，相比铸铁轮可降低对厂区环氧地坪、水泥地面的损伤，同时行进过程中噪音更低，

　　脚轮的安装支架采用厚钢板冲压焊接成型，轮轴位置加装润滑注油嘴，可定期加注润滑脂降低转动磨损，延长脚轮的使用寿命。整车的框架主体采用矩形钢管拼焊成型，主承重梁采用通长布置的矩形管，横向支撑梁按300mm间距均匀排布，所有焊接位置均做满焊处理，焊后做抛丸除锈处理再喷涂防锈漆与面漆，可适应厂区内多粉尘、少量切削液飞溅的作业环境，减少锈蚀问题的出现。从安装边界与尺寸适配来看，该类装卸车的台面宽度通常控制在1.2米至1.5米区间，长度在2米至2.5米区间，整体高度不超过0.8米，可适配大部分厂区内部的通道宽度、电梯门洞尺寸，也可配合装卸货平台的高度完成货车的上下料接驳作业，牵引杆的离地高度控制在300mm至400mm区间，

　　可适配市面上大部分厂区牵引车、电动叉车的牵引销高度，无需额外调整连接结构即可快速挂接使用。在实际使用过程中，该类装卸车的额定承载通常可覆盖1吨至3吨的区间，可满足大部分中小型机械工件、装配物料的转运需求，相比动力式转运车辆，该类无动力拖挂平板车的结构更简单，维护成本更低，无需额外配置动力源，可多台串联拖挂使用，一次性完成多批次物料的转运，有效提升厂区内部短驳作业的效率。设计过程中需要重点关注车架的承重变形量控制，在额定满载工况下，台面中部的最大下挠量需要控制在台面长度的1/1000以内，避免长期满载使用出现车架永久性变形，同时牵引部位的铰接结构需要设置防脱卡扣，避免拖挂行进过程中连接脱开引发安全事故，脚轮的安装位置需要做局部补强，在安装板下方加焊加强筋，避免重载情况下脚轮安装位置出现变形脱落。网格台面的栅格间距通常控制在30mm至50mm区间，既保证漏屑排水的效果，也避免小型工件的边角卡入栅格间隙，台面的焊接完成后需要做整体打磨处理，去除焊渣与毛刺，避免上下料过程中划伤工件或者作业人员。
