壁挂式软管自动卷收收纳装置结构设计

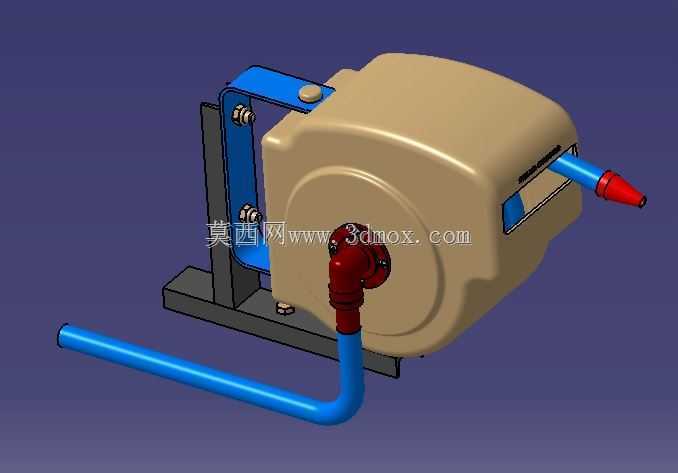

　　这款卷收装置主要面向车间工位流体输送、小型汽修门店气路/水路接驳、庭院园艺浇灌这类需要频繁收放柔性管路的场景，解决传统软管随意拖拽导致的管路磨损、场地动线受阻、接口磕碰变形的实际问题。从结构布局来看，装置采用侧装壁挂支架作为承载基础，支架采用L型折弯钣金结构，底部设置水平安装面，可通过膨胀螺栓或机牙螺丝固定在墙面、设备立柱等垂直安装面上，支架立面预留两组腰型调节孔，可适配不同安装基面的孔位偏差，安装时可根据现场管路走向调整装置的水平偏转角度，避免管路引出时出现硬弯折。卷盘主体采用蜗壳式封闭外壳设计，外壳采用圆弧过渡的曲面造型，一方面可以避免内部卷绕的软管被外部杂物剐蹭，另一方面圆滑的外壳表面不会在人员通行时造成剐蹭伤害，

　　外壳侧面预留管路引出缺口，缺口处做圆弧翻边处理，软管拉出或收回时不会被缺口边缘割伤外覆层。内部卷簧仓预置恒力卷簧，可在软管拉出后提供均匀的回卷动力，拉出时卷簧蓄能，松开锁止结构后卷簧释放扭矩带动卷盘转动，自动将软管整齐收回到壳体内，卷盘内部设置排管导向结构，可保证软管在卷绕过程中逐层排布，不会出现局部堆叠导致的卡滞问题。管路接口部分采用侧置90度弯头快接结构，进水/进气端通过弯头连接固定管路，弯头与卷盘旋转部位设置旋转密封结构，卷盘转动时接口不会随动扭转，避免固定端管路被拧转损坏，出口端设置带防滑纹理的快插接头，可快速对接手持喷枪、吹风枪等终端工具，接头处设置红色防护套，既可以标识接口位置，也能在接头磕碰时起到缓冲作用。

　　从安装边界来看，装置整体突出安装面的尺寸控制在合理范围，不会过多占用通行空间，底部引出的固定管路可沿墙面排布，不会出现管线悬空晃动的问题，支架与卷盘主体之间采用快拆螺栓连接，后期维护卷簧或更换软管时，无需拆卸整个安装支架即可将卷盘主体取下，降低运维难度。在功能设计上，装置内置棘轮锁止结构，软管拉出到所需长度后可自动锁止，无需持续牵拉固定，使用完成后轻拉软管即可触发解锁，卷盘自动回卷，回卷转速通过内部阻尼结构限制，避免回卷速度过快导致软管甩动伤人。卷盘内部的容管空间可适配常规内径的气动软管、输水软管，卷绕后的软管整齐排布在壳体内，可有效隔绝车间内的焊渣、油污、粉尘，延长软管的使用寿命，相比开放式的卷管结构，

　　封闭外壳的设计也能避免人员衣物、头发被卷入转动的卷盘，提升使用安全性。在实际选型应用时，需要根据输送介质的类型选配对应密封材质的旋转接头，输送压缩空气时采用丁腈橡胶密封即可，输送有腐蚀性的清洁药剂时则需要更换氟橡胶密封件，安装时需要保证支架安装基面的承重能力满足装置满管状态下的载荷要求，避免长期使用后支架变形松动。
