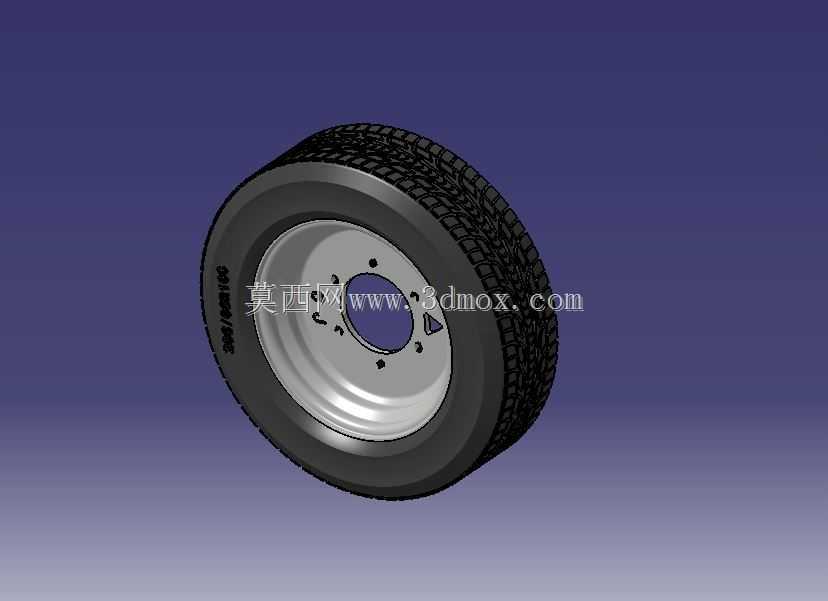

205/65R16规格乘用车辆轮胎带轮毂总成

　　日常做整车底盘行走系统匹配时，205/65R16这个规格的轮胎总成是紧凑级家用轿车、城市小型SUV上非常常见的配置，这次建模的带钢制轮毂的轮胎总成，完全按照实车装配的边界条件做的结构还原，能直接用于整车总布置的干涉检查、底盘运动仿真，也能单独拆出来做轮胎力学性能仿真、轮毂强度校核的基础数模。

　　先从实际应用场景说，这个规格的轮胎扁平比65，胎壁厚度足够过滤路面细碎颠簸，胎宽205mm兼顾了干湿地抓地力和滚动阻力，16英寸的轮辋直径适配多数紧凑级车型的制动盘安装空间，不管是前置前驱的家用轿车，还是小型跨界SUV的非全尺寸备胎配置、甚至低速场地作业车辆的行走轮选型，都能看到这个规格轮胎的身影。建模的时候没有把轮胎做成简化的光面圆柱，而是完整还原了胎面的块状花纹、胎侧的标识凸台、轮辋的安装孔位、气门嘴的避让缺口，这些细节在做整车外观评审、轮眉与轮胎的跳动间隙校核时是必不可少的——很多新手建模容易忽略胎面花纹的凸起高度，导致算出来的轮胎最大回转半径比实际小5-8mm，实车装配后满载跳胎时就会蹭到轮眉内衬，反而要反复修改数模耽误进度。

　　设计思路上，轮胎部分先按照标准规格的尺寸参数做基础曲面：胎面总宽205mm，轮辋直径16英寸换算为公制是406.4mm，扁平比65意味着胎侧高度是2050.65≈133mm，整个轮胎的外径就是406.4+1332≈672mm，这个尺寸是总布置时确定轮拱空间、悬架跳动行程的核心边界。胎面花纹采用对称式的四季胎花纹布局，纵向排水槽深度按实车常用的8mm设置，横向花纹块的倒角、钢片槽的结构都做了还原，做轮胎接地压力仿真时，这些花纹结构直接影响接地面积的计算结果，要是用光滑胎面的简化模型，算出来的抓地力、滚动阻力都会和实际值偏差超过15%，完全没法用于底盘性能仿真。

　　轮毂部分采用的是钢制滚压成型轮辋加焊接辐板的结构，这也是该规格轮胎在低配家用车、营运车辆上最常用的轮毂形式，相比铝合金轮毂成本更低，抗冲击能力更强，适合复杂路况使用。建模时严格按照螺栓孔分布圆尺寸做了5个安装孔的定位，中心定位孔的直径、螺栓孔的沉台深度、轮辋与轮胎配合的胎圈座角度都完全符合国标轮辋规格要求，做装配仿真时可以直接和转向节、制动盘的数模做配合约束，不需要额外调整安装尺寸。轮辋的气门嘴孔位置做了避让凸台，辐板上的减重孔、通风缺口也按实车结构还原，做轮毂强度有限元分析时，这些结构细节直接影响应力集中位置的计算结果，要是把辐板做成实心圆盘，算出来的轮毂疲劳寿命会比实际值高很多，失去仿真参考意义。

　　实际选型匹配时，这个规格的轮胎额定载荷、充气压力都有明确的行业标准，建模时也把胎侧的刚性做了等效设置，在做整车多体动力学仿真时，可以直接给轮胎模型赋予对应的刚度、阻尼参数，模拟不同胎压下的轮胎变形量，校核满载、转向、制动工况下轮胎与周边部件的间隙。比如车辆满载过坑洼路面时，轮胎受冲击会产生径向变形，最大变形量通常在20-30mm，加上悬架的跳动行程，轮拱内部需要预留足够的安全间隙，这个数模因为还原了轮胎的真实外形尺寸，在做间隙检查时可以直接测量最小距离，不需要额外预留经验余量，能有效提升总布置的效率。

　　另外在做售后配件的装配模拟、轮胎拆装工装的设计时，这个数模也能直接使用：胎圈和轮辋的配合位置、轮辋边缘的凸缘尺寸都和实物一致，设计轮胎拆装机的卡爪、压头结构时，可以直接用这个数模做干涉检查，避免工装设计完成后出现卡爪碰伤轮辋、压头压不到胎圈的问题。很多时候做配套工装设计，找不到准确的轮胎轮毂数模，只能靠现场测量尺寸，不仅效率低，还容易出现测量误差导致工装报废，用这个按真实尺寸建模的总成数模，能直接在三维环境里完成整个拆装动作的模拟，提前规避结构干涉问题。

　　从建模的细节处理来说，轮胎的橡胶部分和钢制轮毂做了独立的实体分割，后续如果需要做渲染、做爆炸视图，可以直接单独赋予材质，不需要再拆分零件。胎面花纹的建模采用了阵列加局部调整的方式，花纹块的拔模角度、圆角都做了处理，要是后续需要开模做轮胎的样件，这个数模经过简单调整就能作为模具设计的基础参考，不需要重新构建胎面的曲面结构。轮毂的焊接位置做了等效的焊缝凸台处理，做有限元分析时可以直接在焊缝位置设置对应的材料属性，模拟焊接结构的强度特性，比简化的无焊缝模型计算结果更贴近实际工况。
