挂车半轴带轮毂连接总成结构设计

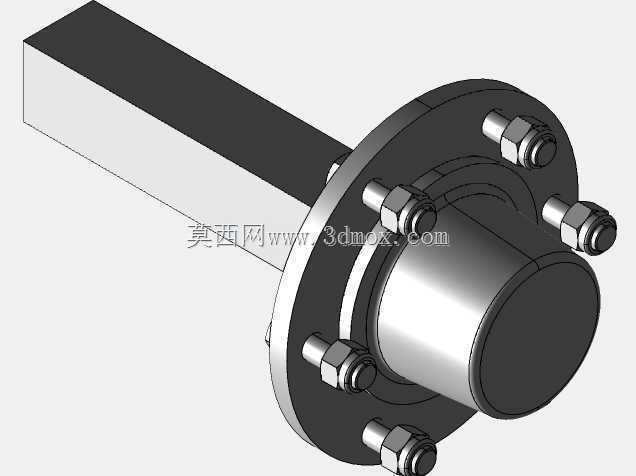

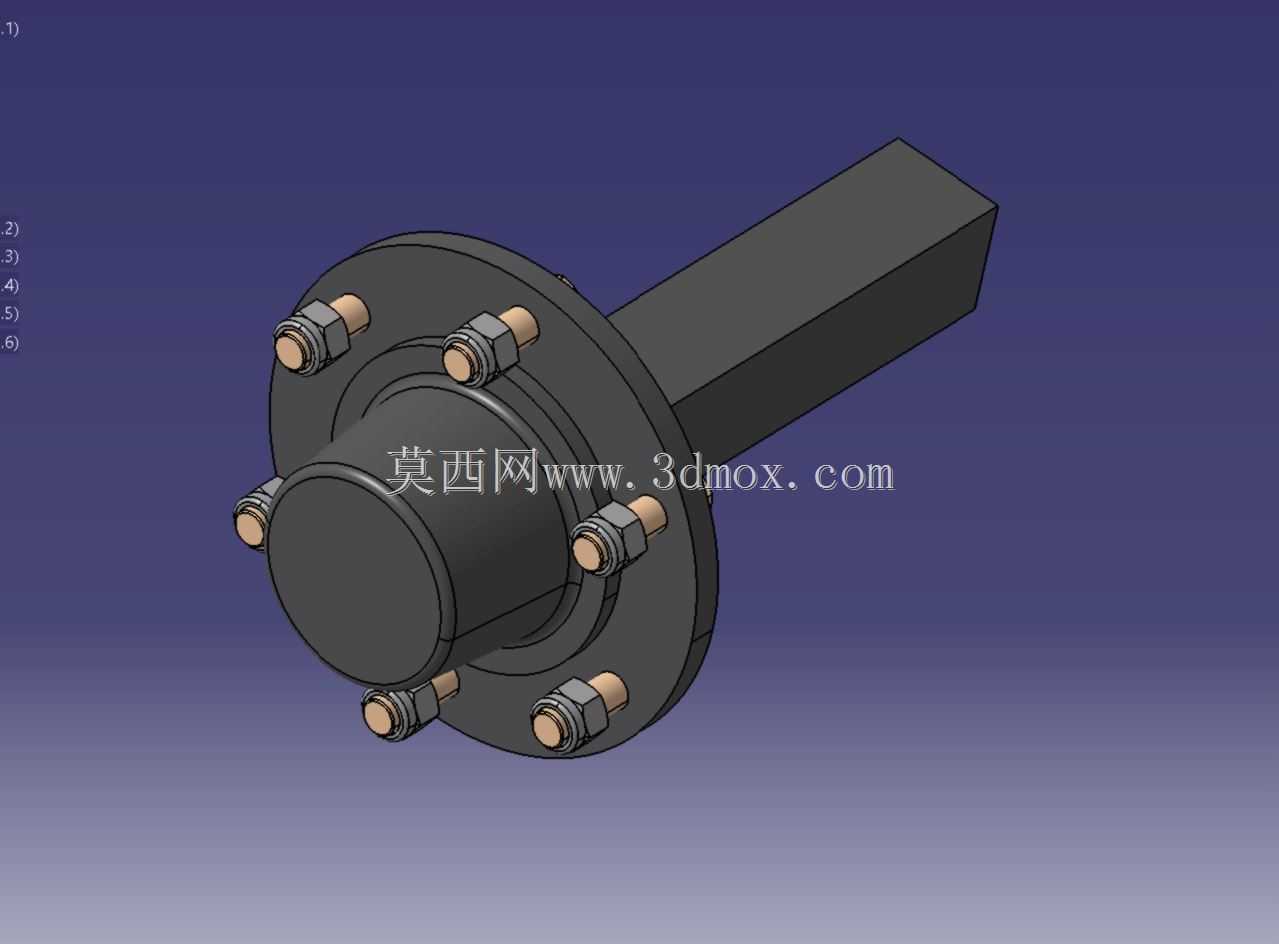

　　在半挂运输车辆的行走系统设计中，轮端半轴与轮毂的连接总成是承载与扭矩传递的核心部件，日常工况下需要同时应对铺装路面的持续扭矩输出、非铺装路面的冲击载荷、以及重载起步时的瞬时扭转应力，其结构合理性直接决定了挂车行驶的可靠性与维保周期。这套结构的设计首先要匹配挂车车桥的额定轴荷，通常半挂车轮端单轮承载在5-8吨区间，因此半轴本体的杆部直径需要根据扭转强度公式核算，选用40Cr调质处理的材料时，杆部直径要保证在额定扭矩下的安全系数不低于2.5，避免长期交变载荷下出现疲劳断裂。从结构布局来看，这套总成采用了法兰盘式连接结构，半轴端部的法兰盘与轮毂端面通过六组均布的螺栓紧固件实现刚性连接，螺栓的布置节圆直径需要结合轮毂轴承的安装内径确定，

　　要保证螺栓孔位置不会与轮毂内部的轴承外圈、油封安装位产生干涉，同时螺栓的预紧力需要严格按照扭矩要求施加，避免车辆行驶过程中螺栓松动导致轮端窜动。设计过程中，半轴的伸出端长度需要匹配桥壳的内部安装空间，半轴插入桥壳的部分要与差速器侧的半轴齿轮花键实现可靠啮合，花键的模数、齿数要匹配对应车桥的差速器参数，保证花键配合的侧隙在0.03-0.08mm区间，既避免间隙过大导致的传动冲击，也防止间隙过小导致装配卡滞。轮毂部分的安装止口需要与制动鼓、轮辋的定位尺寸匹配，止口的圆柱度公差要控制在0.02mm以内，端面跳动不超过0.05mm，避免轮辋安装后出现摆振，导致轮胎异常磨损。在安装边界的考量上，法兰盘的外圆直径要小于轮毂防尘罩的最小内径，保证后期维保拆卸防尘罩时不需要额外拆卸半轴；螺栓的伸出长度要控制在拧紧后露出2-3个螺距，既保证螺纹啮合长度满足强度要求，也不会因为伸出过长干涉制动鼓的内部空间。实际应用场景中，这类结构多用于货运半挂车的非驱动转向桥？不对，半挂车的车桥多为随动承载桥，哦不对，部分带驱动的半挂？不，常规半挂车桥是承载桥，半轴在这里更多是连接轮毂与桥壳端盖？不对，不对，看模型结构，半轴一端是方轴？哦不对，模型里的方头部分其实是模拟桥壳的安装定位？不对，重新理：轮端的连接结构，在半挂车的车桥上，轮毂通过两个圆锥滚子轴承支撑在桥壳的轴头上，而半轴的作用是？哦不对，这个模型里的法兰连接是轮毂与半轴的连接，对于带驱动的挂车轴？不，应该是，

　　设计时还要考虑密封结构的配合，半轴法兰与轮毂贴合的端面需要加工出密封槽？不对，模型里能看到六个带螺母的螺栓，螺栓穿过法兰盘后用锁紧螺母固定，螺母采用了防松结构，配合弹垫或者自锁螺母，应对车辆行驶中的振动，避免螺母退丝。在三维建模过程中，需要重点核查各个配合面的公差配合：半轴杆部与桥壳半轴套管的配合间隙要控制在0.1-0.2mm，保证半轴在套管内可以有微小的浮动量，抵消桥壳承载变形带来的同轴度误差；法兰端面与半轴轴线的垂直度公差要控制在0.03mm以内，保证法兰与轮毂贴合后不会出现偏斜，导致螺栓承受附加的弯曲应力。从实际使用的角度，这类结构的维保便利性也是设计时需要考量的点，螺栓的布置位置要预留出套筒的操作空间，六个螺栓沿圆周均布，相邻螺栓的夹角为60度，保证使用常规风炮或者套筒扳手可以顺利拆装，不需要特殊的专用工具，降低车队的维保成本。另外，半轴的轴肩位置需要设计合理的圆角过渡，避免应力集中，圆角半径通常取杆部直径的0.1-0.15倍，调质处理后圆角位置要进行强化处理，提升疲劳强度，应对长期交变载荷的冲击。轮毂与半轴配合的中心孔需要采用H7/h6的间隙配合，保证装配时的同轴度，中心孔的深度要匹配半轴端部的定位凸台长度，定位凸台的端面要加工出倒角，方便装配时导入。在载荷传递路径上，车辆的垂直载荷通过轮辋传递到轮毂，再通过轮毂轴承传递到桥壳，而制动时的扭矩、行驶中的阻力矩则通过轮毂与半轴法兰的连接螺栓传递到半轴，再通过半轴传递到桥壳或者差速器，

　　因此螺栓的强度等级需要选用10.9级以上的高强度螺栓，保证扭矩传递的可靠性。设计时还要考虑零部件的通用性，法兰的螺栓孔分布、半轴的花键参数尽量选用行业通用的规格，这样后期维保更换配件时不需要定制，降低配件的采购成本和等待周期。对于轮端的散热需求，虽然这个模型没有展示制动鼓，但法兰盘的厚度设计要考虑制动时热量的传导，厚度不能过薄，避免长期高温下出现法兰变形，导致密封失效或者螺栓松动。在三维建模的细节处理上，螺栓的螺纹部分可以采用简化建模，但要准确还原螺纹的公称直径和长度，螺母的倒角、法兰盘的拔模斜度、轴端的倒角这些工艺细节都要体现出来，保证模型可以直接用于工程出图或者工艺编制，不需要二次修改。还要注意安装时的干涉检查，当半轴插入桥壳后，半轴端部的花键要能顺利滑入半轴齿轮的花键孔，不能出现卡滞，因此在建模时要模拟整个装配过程，核查各个运动部件的间隙，比如半轴转动时会不会和桥壳内部的加强筋、润滑油道产生干涉，螺栓拧紧时螺母会不会和轮毂上的加强筋产生干涉。另外，半轴表面的粗糙度要求也需要在设计时明确，与油封配合的轴颈位置粗糙度要达到Ra1.6，与轴承配合的位置达到Ra0.8，法兰贴合面达到Ra3.2，其余非配合面达到Ra6.3即可，平衡加工成本和使用性能。
