挂车半轴带锁紧操纵机构结构设计

　　在半挂货运车辆的行走传动系统里，半轴是承担扭矩传递、连接轮端与桥体差速结构的核心受力部件，本次呈现的结构除了基础的半轴传扭主体，还集成了轮端连接法兰、操纵锁紧杆组件，可直接适配小吨位栏板半挂车、农用改装挂车的非驱动转向桥轮组安装场景，区别于常规驱动桥半轴的全浮/半浮受力结构，这款半轴针对挂车桥无持续动力输入、仅需承担轮组转动支撑与驻车锁止需求的工况做了针对性优化。

　　从实际装车场景来看，这类带操纵杆的半轴结构多应用于单桥载重5吨以内的轻型半挂车，尤其是场内转运挂车、农用拖斗这类需要频繁手动锁止轮组、避免坡道溜车的作业场景，常规挂车桥的驻车制动多依赖气路推动制动蹄片实现锁止，而这款结构通过操纵杆带动半轴内部的锁销动作，可直接卡合轮端法兰的定位槽，在气路失效、或者长期停放时提供额外的机械锁止保障，避免单一制动结构失效带来的溜车风险。

　　结构设计层面，轮端法兰采用六螺栓均布布局，螺栓孔中心圆直径适配行业通用的6.0-15规格挂车钢圈安装尺寸，法兰端面预留了0.2mm的精加工凸台，装车时可与轮毂轴承内圈端面紧密贴合，避免长期承重后出现连接面压溃、螺栓松动的问题；半轴主体采用变径轴段设计，靠近法兰端的轴段直径更大，承担轮组传来的垂直载荷与侧向冲击力，靠近桥体端的轴段直径收窄，既降低了整体重量，也预留了足够的空间安装锁止机构的传动杆，不会和桥壳内部的支撑衬套产生运动干涉。

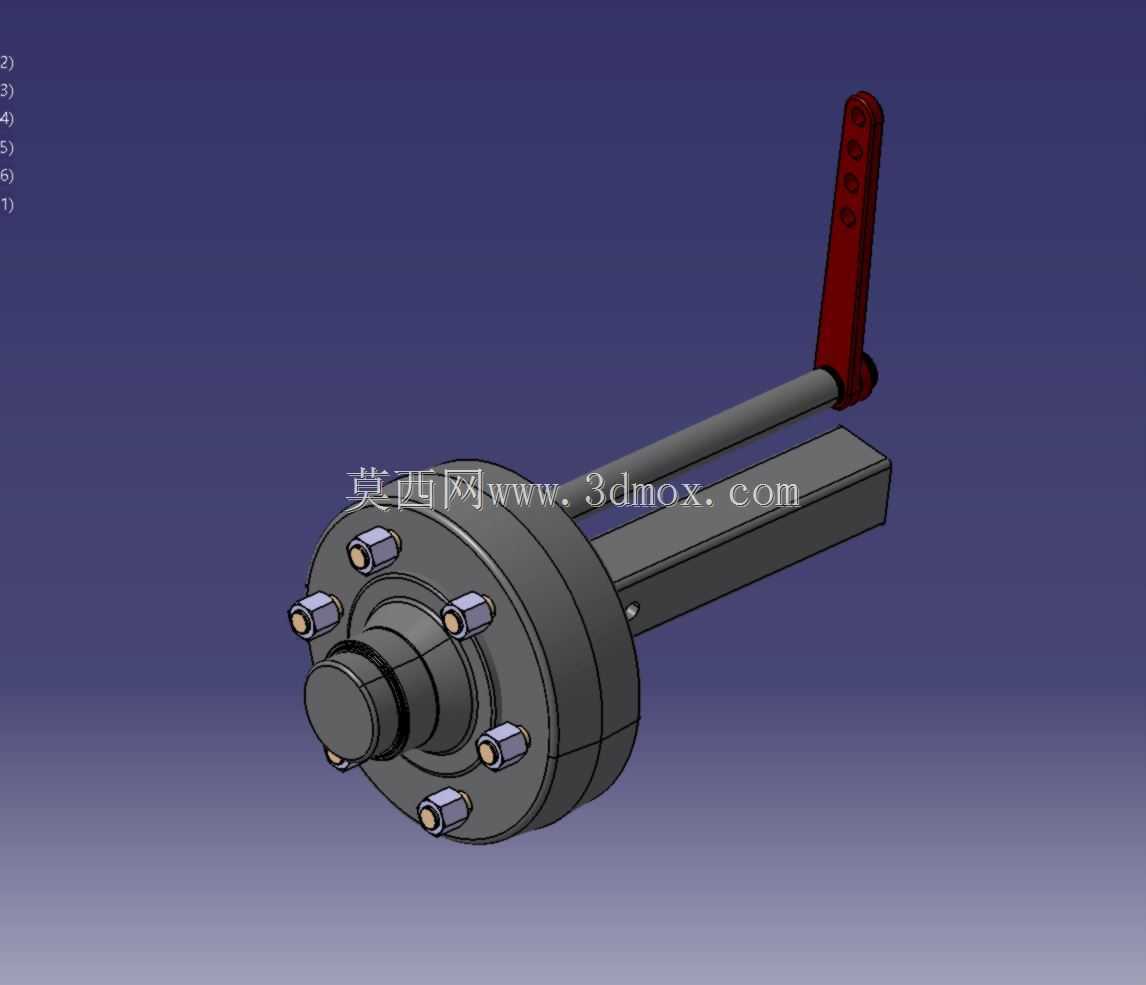

　　附带的操纵杆组件采用长力臂设计，杆身与半轴轴线呈垂直布置，末端的红色手柄做了防滑滚花处理，操作人员站在挂车侧面无需俯身即可扳动操作，手柄的转动行程对应锁销的两个极限位置：扳动到垂直向上位置时锁销完全弹出，卡入法兰盘的对应卡槽实现轮组机械锁止，扳动到水平贴靠桥体位置时锁销完全收回，轮组可自由转动；为了避免行驶过程中操纵杆受震动自行移位，杆身与桥体连接的位置还设计了弹簧定位钢珠，两个工作位置都有明确的档位阻尼感，不会因为路面颠簸出现意外脱档、锁止失效的问题。

　　安装边界方面，这款半轴的总长度适配1.4米轮距的轻型挂车桥，半轴插入桥壳的深度为320mm，安装时需要先将桥壳内部的支撑衬套压装到位，再从轮端侧穿入半轴，待法兰端面与轮毂轴承贴合后再逐一拧紧六个固定螺栓，螺栓拧紧力矩需要控制在180-220N·m区间，避免力矩过大导致螺栓断裂、或者力矩不足导致轮组晃动；操纵杆的安装位置距离桥体下边缘的高度为120mm，不会和挂车的悬挂板簧、制动气室管路产生空间干涉，扳动手柄时的转动半径为280mm，周边预留50mm的安全间隙即可保证操作顺畅，不会被车架横梁、货箱底板挡住操作空间。

　　从受力特性来看，这款半轴的材质选用40Cr调质处理，法兰盘与轴身的连接位置做了R5的圆角过渡，避免应力集中导致的轴身断裂问题，经过台架验证，在承受1.5倍额定载荷的垂直冲击、以及3倍额定扭矩的锁止冲击时，轴身的最大应力为320MPa，低于材料的屈服强度，可满足非道路场景、乡村非铺装路面的行驶使用需求；锁销采用20CrMnTi渗碳淬火处理，表面硬度达到HRC58-62，长期反复锁止操作也不会出现锁销磨损、卡槽变形的问题，锁止机构的设计寿命可达3万次以上，完全覆盖轻型挂车的全生命周期使用需求。
