牵引式液态奶运输储料罐拖车结构

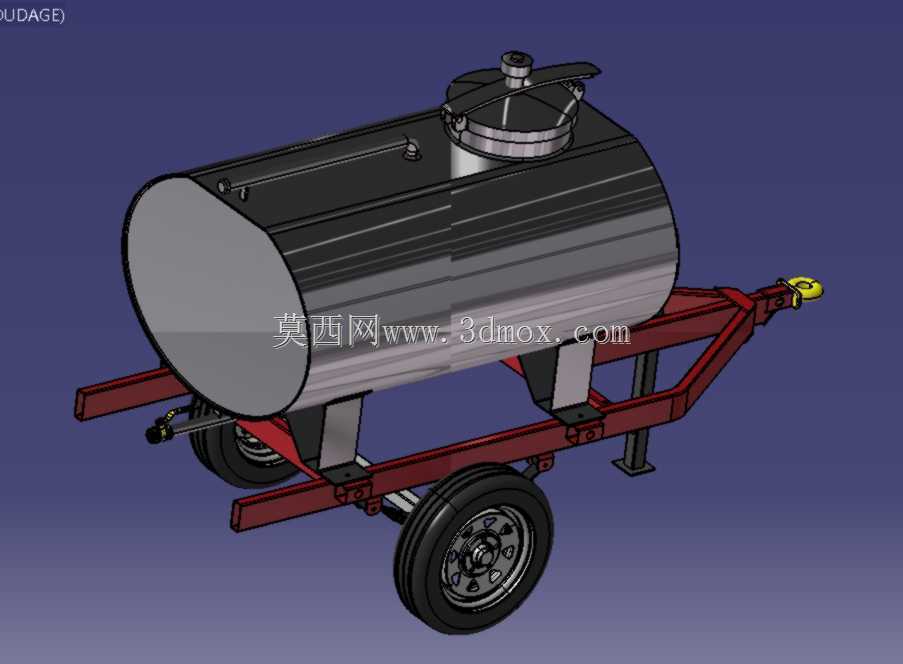

　　在中小型牧场的日常鲜奶转运场景里，这类牵引式储奶拖车是衔接挤奶工位与集中收奶点的核心短途转运设备，区别于大型公路鲜奶运输罐车，它的作业场景集中在牧场内部硬质铺装路面、田埂便道，不需要满足公路货运的外廓尺寸强制要求，整体结构更偏向紧凑实用，适配小马力拖拉机、农用四轮车的牵引负载上限。从结构布局来看，卧式储奶罐通过两组鞍式支撑座固定在矩形钢管焊接的拖车底盘上，支撑座与罐体之间预留了3mm的橡胶减震垫安装位，避免田间颠簸时罐体焊缝长期受交变应力出现开裂，罐体顶部设置了快开式人孔盖，带锁紧压杆与密封胶条，日常可以打开完成内部CIP清洗，人孔旁预留了呼吸阀的安装接口，平衡灌装、放料过程中的罐内外气压差，避免罐体被负压吸瘪或者正压鼓胀。

　　底盘部分采用双轴四轮布局，轮距匹配牧场内部常见的1.2米作业道宽度，轮胎选用农用低压宽基轮胎，接地比压小，在松软的牧场土路行驶时不容易陷车，牵引架采用变截面矩形管焊接，前端设置了标准的拖拉机牵引销接口，牵引销旁附带了驻车支腿，在脱离牵引车停放时，支腿摇下可以保持罐体水平，避免罐内残留液体长期偏置导致底盘受力变形。罐体尾部下方设置了低位放料阀，接口尺寸匹配牧场收奶台的快速接头规格，放料阀位置距离地面高度控制在400mm，既保证放料时的自流速度，也避免行驶过程中阀件被路面凸起物剐蹭。设计过程中需要重点校核的边界条件包括：满载状态下罐体的容积利用率控制在92%，预留足够的气相空间避免运输过程中液体晃荡冲击罐顶，

　　底盘纵梁的抗弯强度需要覆盖满载时1.5倍的动载系数，对应牧场非铺装路面的颠簸冲击，轮轴的安装位置需要保证满载时轴荷分配在前后轴4:6的比例，避免牵引时前轮附着力不足出现打滑。整体安装边界上，拖车总宽度控制在1.6米以内，总长度不含牵引架为2.2米，转弯半径小于4米，能够在牧场挤奶厅周边的狭窄场地完成掉头、对位操作，罐体的最低离地间隙为280mm，能够覆盖牧场常见的150mm以下路面凸起障碍通行需求。不同于工业用液体储运罐，这类储奶罐的内壁需要做镜面抛光处理，所有转角位置做圆弧过渡，不存在清洁死角，避免鲜奶残留滋生细菌，罐体外部可以根据需求加装保温层，在短途转运过程中维持罐内鲜奶的温度稳定，减少温度波动导致的鲜奶品质下降。

　　牵引架与底盘的连接位置采用加强筋满焊，焊接完成后需要做整体去应力处理，避免长期牵引作业出现焊缝开裂，驻车制动采用机械式拉杆制动，与牵引架的脱钩触发机构联动，一旦行驶过程中拖车与牵引车意外脱开，制动机构会自动锁死车轮，避免拖车溜坡引发安全事故。日常使用中，这类设备不需要复杂的维护，只需要定期检查轮胎气压、牵引销磨损情况、罐体密封胶条的老化程度，每次转运完成后通过人孔或者自带的清洗喷头完成内部冲洗，就可以满足连续作业的需求，相比固定式的储奶罐，它的灵活性更强，能够在牧场不同的挤奶点之间灵活调度，不需要铺设固定的输奶管道，大幅降低中小型牧场的基建投入成本。
