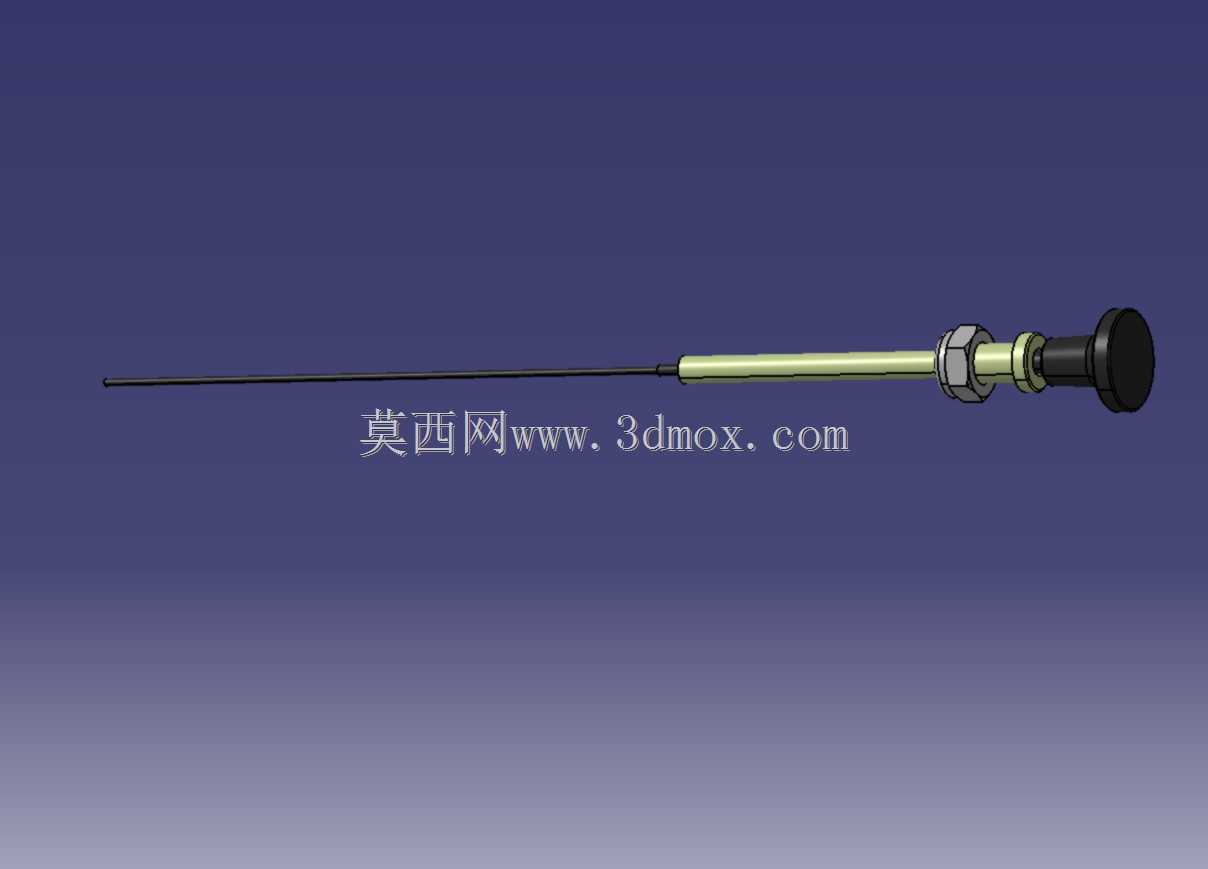

电机停机触发用细长型控制线缆结构

　　在工业电机配套的控制回路里，这类带刚性杆体的停止线缆常被用在需要远程触发急停、或者设备特定位置触发停机信号的场景，比如输送线配套驱动电机的远端停机操作、小型专用设备上跨舱段的停机信号传递，区别于普通柔性电缆，它自带的刚性探杆可以直接穿过设备的安装隔板，不需要额外加装导向套管，能减少现场安装的辅件用量。从结构设计上看，探杆部分采用细长金属杆作为信号传递的载体，外层做了绝缘包覆处理，避免和设备金属壳体接触造成信号误触发，尾端的接头部分集成了锁紧螺母和密封垫圈，安装时可以直接在设备面板上开对应直径的安装孔，从外侧穿入后用螺母锁紧固定，密封垫圈能适配一般工业场景的防尘防溅需求，不需要额外做密封结构处理。线缆的连接端做了阶梯式的绝缘护套设计，

　　靠近锁紧位置的护套硬度更高，能承受安装时的螺母锁紧扭力，不会因为装配力导致内部线芯移位，尾端的柔性出线部分可以适配小角度的弯折布线，避免刚性杆直接和柔性线缆连接位置出现应力集中断裂的问题。实际选型时需要注意安装边界，探杆的有效伸出长度要匹配设备内部触发点到安装面板的距离，过长会导致探杆在设备内部晃动触碰其他构件造成误停机，过短则无法触发行程开关的触发点，安装孔的直径要和杆体的护套外径匹配，间隙控制在0.1到0.2毫米之间，既能保证穿装顺畅，也能避免间隙过大导致粉尘进入设备内部。这类构件的设计核心是兼顾刚性触发的可靠性和布线的灵活性，探杆的直线度公差控制在每100毫米长度0.1毫米以内，保证长距离伸出时不会出现明显弯曲，

　　触发停机动作时的力传递直接，不会因为杆体变形导致触发延迟，内部的线芯采用多股细铜丝绞合结构，在杆体和柔性线缆过渡位置做了应力分散处理，反复扳动出线位置也不会出现线芯折断的问题。在设备维护场景里，这类停止线缆更换时不需要拆解设备内部的整体走线，只需要从面板外侧松开锁紧螺母就可以抽出旧件，新件穿入后接好线端就能完成更换，相比普通内置式的停机触发结构，能大幅缩短现场维护的停机时间。设计建模时需要重点关注几个配合位置的尺寸：锁紧螺母的对边尺寸要适配常用的开口扳手规格，方便现场装配时不用专用工具就能完成紧固，探杆前端的触发端做了小圆角处理，触碰行程开关滚轮时不会刮伤滚轮表面，延长触发元件的使用寿命，

　　绝缘护套和金属杆之间的结合力要满足100牛以上的拉拔力要求，避免安装拉扯时出现杆体和护套脱离的问题。不同应用场景下可以调整探杆的长度和柔性线缆的出线长度，比如用在封闭式设备内部的版本，探杆长度可以做短，柔性线缆部分加长适配内部走线，用在开放式设备上的远端操作版本，探杆长度可以适当加长，直接作为操作触发杆使用，不需要额外加装操作手柄。
