七芯拖车连接线路结构设计方案

　　在道路运输领域的拖挂作业场景中，主车与拖挂单元之间的信号传输稳定性直接决定行驶安全，这套七芯拖车连接结构正是为解决跨单元灯光、制动信号可靠传输设计的核心连接部件。日常作业里，不管是货运半挂拖运、旅居拖挂房车出行，还是农用机具拖挂转场，主车的转向指示、制动触发、示宽照明、倒车信号甚至辅助供电，都需要通过这套连接结构实现跨车体的电路导通，一旦连接出现针脚错位、接触不良，轻则灯光信号失效违反道路通行规范，重则制动信号传输延迟引发追尾事故，因此该部件的接线排布、结构可靠性一直是拖挂系统设计的重点校验项。

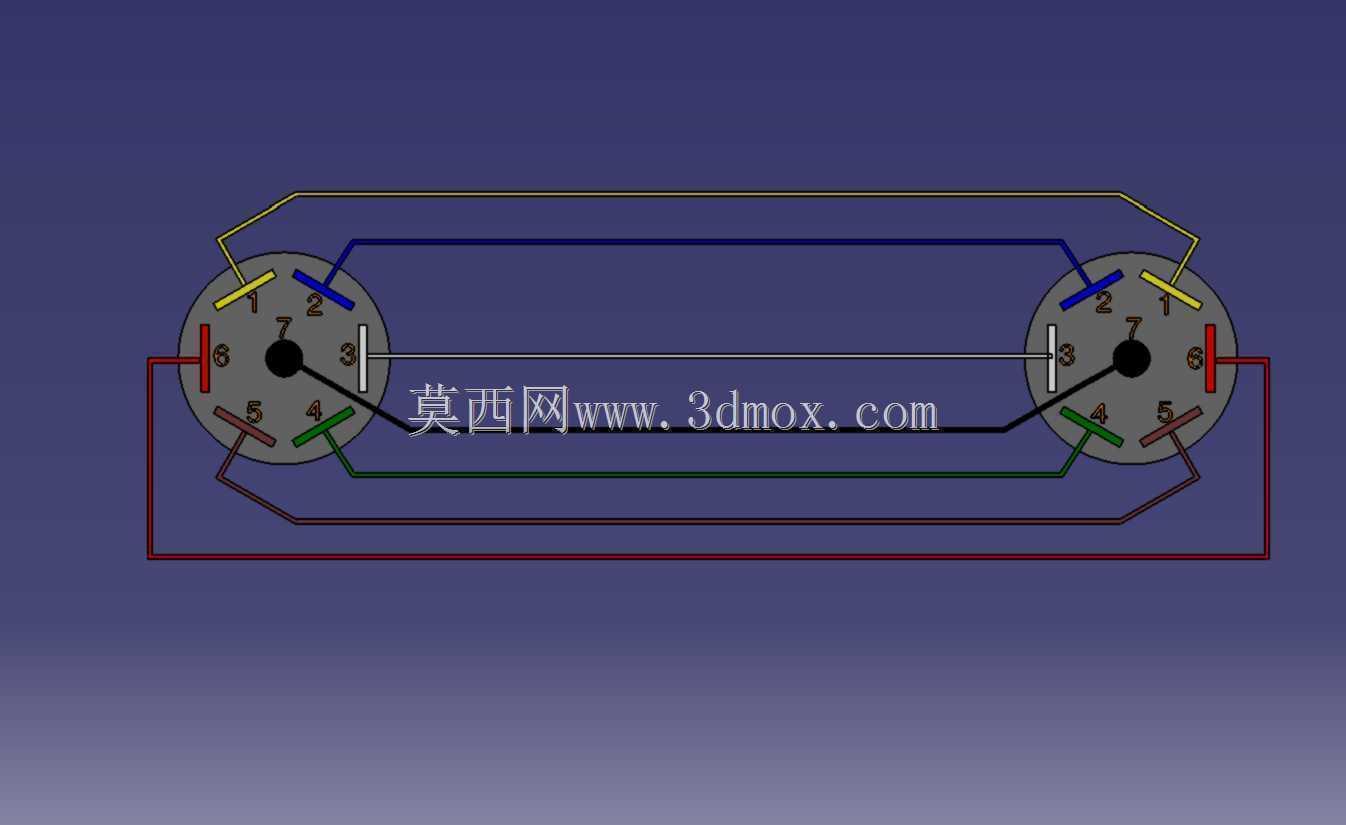

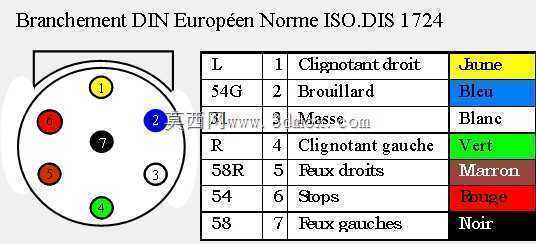

　　从实际功能特性来看，这套连接结构采用对称式七针端子布局，两端接插件的针脚定义完全对应，不同颜色的线芯分别匹配不同信号回路：红色线芯对应制动信号回路，是所有信号回路中优先级最高的传输通道，设计时特意选用更大线径的铜芯线缆降低回路压降，保证制动信号触发时的响应速度；黄色线芯对应左侧转向信号回路，绿色线芯对应右侧转向信号回路，棕色线芯对应尾部示宽灯回路，蓝色线芯对应辅助供电或者电机制动触发回路，黑色线芯作为公共接地回路，白色线芯对应倒车信号回路，所有线芯在接插件内部的压接位置都做了防呆设计，避免装配时针脚错位导致的信号错接。

　　设计过程中首先要考虑的是安装边界的适配性，接插件的圆形壳体外径匹配行业通用的拖车连接安装座尺寸，不管是钢制保险杠上的嵌入式安装位，还是外挂式安装支架的固定孔位，都能直接适配，不需要额外做安装位的改型加工。接线排布时特意将大电流的制动、供电回路针脚设置在接插件靠近壳体边缘的位置，小电流的信号回路针脚设置在中心区域，减少大电流回路对小信号的电磁干扰，同时每根线芯在接插件尾部都做了应力释放弯，避免车辆行驶过程中线束反复拉扯导致线芯从端子处脱落。线芯外部的绝缘护套选用耐候性改性橡胶材质，能够适应-40℃到80℃的工作环境温度，不管是北方冬季的低温脆化考验，还是南方夏季的高温暴晒老化，都能保证绝缘层不出现开裂、硬化问题，接插件的插合面做了多层环形密封槽，插合后配合橡胶密封圈可以达到IP65的防护等级，雨天行驶或者高压水枪冲洗时不会出现进水短路的问题。

　　从结构细节来看，两端接插件的插合位置设置了定位卡槽，插合时只有对准卡槽才能完全推入，避免插合过程中针脚弯折，插合到位后卡扣会自动锁止，车辆行驶在颠簸路面时也不会出现接插件松脱的情况。线芯的排布走线在线束外部做了分段式固定卡扣设计，线束沿着车架大梁的内侧走线，远离排气管等高温部件，同时避开底盘的活动铰接部件，防止行驶过程中线束被运动部件磨损。接地回路的针脚特意做了镀锡处理，降低长期使用过程中氧化导致的接触电阻升高问题，每个信号回路的端子压接后都做了拉拔力测试，保证单根线芯能承受不小于100N的轴向拉力不会松脱。在实际选型匹配时，这套连接结构可以适配绝大多数符合道路通行规范的拖挂设备，不管是总质量3.5吨以下的轻型拖挂，还是总质量10吨级的中型货运拖挂，只要信号回路定义匹配，都可以直接选用，不需要重新做接线定义的调整。日常维护时只需要定期检查接插件内部是否有氧化锈蚀、密封圈是否老化破损，就可以保证整个连接系统的长期可靠运行，接插件的端子采用铜基镀银工艺，接触电阻小于5毫欧，大电流通过时不会出现端子过热的问题，长时间带载工作时的温升控制在安全范围内，不会引发绝缘层熔化短路的风险。
