带护栏平板牵引行李拖运车结构设计

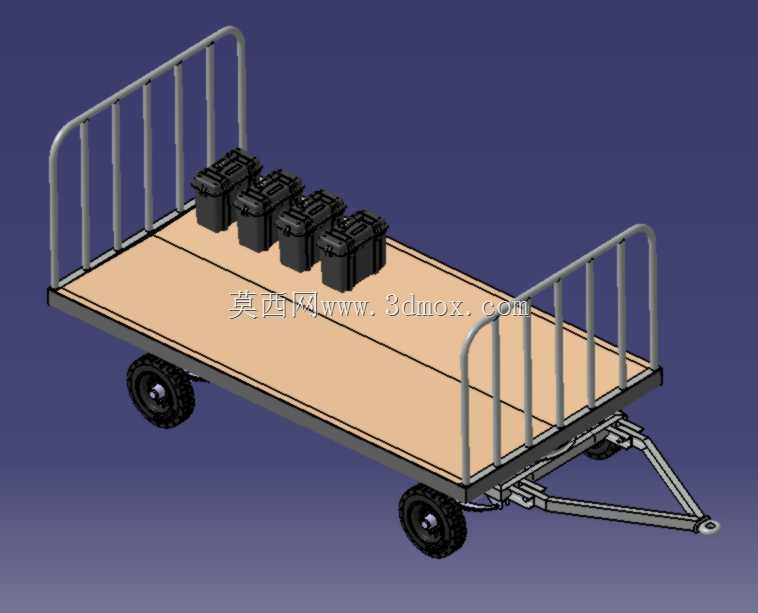

　　这款拖运设备的设计初衷，是覆盖厂区内部周转、站场行李驳运、仓储短途散货转运这类中低载重、高频次的短距离物料搬运场景，区别于大吨位货运挂车，它的整体结构更偏向轻量化、灵活适配窄通道通行的需求，日常使用中不需要配套大马力牵引动力，普通厂区内的电动牵引车、甚至小型叉车都能完成挂接牵引，适配场景的门槛更低。从结构布局来看，货台采用平面铺板设计，铺板下方是矩形钢管焊接的承载框架，框架的纵梁和横梁排布经过载荷校核，在额定载重下铺板的形变量控制在允许范围内，不会出现长期使用后铺板凹陷变形的问题；货台两侧加装了竖向圆管弯制的护栏，护栏高度刚好能阻挡码放的箱装货物侧滑，又不会因为过高影响货物的吊装和人工码放作业，护栏和主框架之间采用可拆卸螺栓连接，

　　遇到需要运输超宽尺寸物料的场景，可以快速拆除单侧或双侧护栏，拓展货台的可用装载宽度。行走部分采用四个实心橡胶脚轮，前轮为转向轮组，和前端的牵引架做联动结构设计，牵引架摆动时会同步带动前轮转向，转向角度经过优化，最小转弯半径能控制在较小范围，适配厂区内狭窄的通道转角、仓库货架间的通行需求；后轮为固定轮组，轮轴安装位置经过配重核算，重载状态下不会出现翘头、侧倾的风险，轮组和主框架之间加装了缓冲减震垫，能过滤掉硬化路面不平整带来的颠簸冲击，避免运输过程中易碎类货物因为颠簸出现破损。牵引架采用三角形桁架结构，前端设置标准的挂接环，能适配市面上绝大多数通用牵引销的尺寸，不需要额外做转接件就能完成和牵引设备的挂接，

　　牵引架和主框架的连接位置设置了铰接结构，能在上下坡、路面有高差的时候自适应调整角度，避免牵引架出现硬别、变形的问题。设计过程中特意控制了整车的离地间隙，既保证通过普通减速带、路面小凸起的时候不会剐蹭货台底部，又不会因为货台过高增加人工装卸货的抬升高度，降低一线作业人员的劳动强度；货台的边缘做了圆弧包边处理，没有尖锐的外凸棱角，避免作业过程中剐蹭人员或者周边设备。从安装边界来看，这款拖车的整体外廓宽度适配标准厂区通道的通行宽度，不需要对现有厂区道路做拓宽改造就能直接投入使用，轮距设置避开了常规厂区排水沟盖板的薄弱位置，日常通行不会压坏盖板；整车的所有连接紧固件都采用标准件，后期维护更换配件不需要定制，能大幅降低运维的时间和物料成本。

　　日常使用场景里，它既可以在火车站、汽车站的站场里拖运行李包裹，也能在生产车间里转运加工好的零部件、工装夹具，还能在物流仓库里周转箱装的待发货物，不同场景下只需要根据运输货物的类型调整护栏的安装状态，不需要对主体结构做改动，适配性非常强。结构建模过程中，所有的焊接位置都预留了合理的焊接收缩余量，避免实际生产焊接后出现框架尺寸超差的问题，轮组的安装孔位采用同轴度公差约束，保证四个轮子的接地性一致，不会出现某一个轮子悬空、受力不均导致的轮组过早磨损问题；牵引架的铰接位置做了耐磨衬套的设计，长期反复转向摆动也不会出现铰接孔磨大、松旷的问题，延长设备的整体使用寿命。
