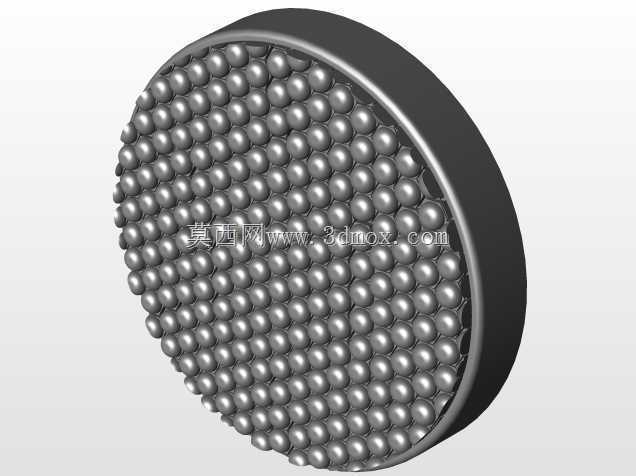

圆形阵列式兰普LED发光二极管D330结构

　　这款圆形阵列排布的发光二极管组件，在工业视觉补光、设备状态指示、小范围定向照明场景中有着非常广泛的应用，很多自动化检测工位的环形补光单元、小型设备的运行状态显示模组、便携照明设备的发光端，都会采用这类多珠阵列的结构设计。从实际使用的角度出发，这类多珠阵列的发光结构，相比单颗大功率LED，能够在相同发光面积下获得更均匀的出光效果，避免单珠光源带来的中心亮斑、边缘照度不足的问题，尤其适合对光照均匀度有要求的视觉检测场景，比如小型零件的外观缺陷检测工位，搭配漫射板使用时，能够让被检测物体表面的光照差控制在5%以内，大幅降低视觉算法的图像处理难度。

　　在结构设计层面，这款组件采用薄型圆盘式的壳体设计，外圈的黑色壳体既作为灯珠的安装承载基座，也起到遮光防眩光的作用，能够约束灯珠的出光角度，减少侧向漏光带来的光污染。所有灯珠采用正三角形密排的阵列方式排布，这种排布方式相比正方形阵列，在相同圆盘面积下能够排布更多的灯珠，同时相邻灯珠的间距保持一致，出光的均匀性更好，不会出现正方形阵列中对角线方向灯珠间距过大导致的暗纹问题。壳体的边缘做了小尺寸的倒角处理，既能够避免安装时锐边划伤操作人员，也能够在嵌入安装时起到导向作用，方便组件快速卡入安装位。

　　从安装边界来看，这款圆盘形发光组件的外径为330mm，整体厚度控制在较薄的区间，适合在设备内部空间局促的场景下安装，安装时既可以通过壳体外圈的预留孔位采用螺丝紧固的方式固定在设备面板上，也可以通过背胶粘贴的方式固定在光滑的安装面上，适配不同设备的安装需求。灯珠的引脚统一汇聚在圆盘背面的接线区域，布线时可以将所有同极性的引脚采用汇流排连接，减少接线的数量，降低布线的复杂度，同时汇流排的设计也能够降低线路的电阻，减少大电流工作时的线路压降，保证每颗灯珠的供电电压一致，避免出现边缘灯珠亮度不足的问题。

　　在功能特性上，这款组件的每颗灯珠都采用独立的封装结构，单颗灯珠损坏时不会影响其他灯珠的正常工作，后期维护时只需要更换损坏的单颗灯珠即可，不需要更换整个发光盘，大幅降低了后期的维护成本。壳体采用耐高温的工程塑料材质，能够承受灯珠长时间工作产生的热量，不会因为长期高温出现壳体变形、老化变脆的问题，同时材料本身具备一定的阻燃性能，符合电气设备的安全使用要求。灯珠的发光面与壳体前端面保持齐平，既能够最大程度保证出光效率，也能够避免灰尘、水汽在灯珠缝隙处堆积，日常清洁时只需要用无尘布擦拭表面即可，维护非常方便。

　　在实际选型应用时，这类阵列发光组件可以根据使用场景的需求选择不同发光波长的灯珠，比如视觉检测场景可以选择白光或者对应检测波段的单色光，设备状态指示场景可以选择红、绿、黄等不同颜色的灯珠，不需要改动整体的结构设计，只需要更换对应参数的灯珠即可，具备很强的场景适配性。设计这款三维结构时，需要重点关注灯珠排布的间距一致性，保证每颗灯珠的安装孔位同轴度误差控制在较小范围内，避免出现灯珠高低不平、歪斜的问题，影响最终的出光效果；同时壳体的壁厚要均匀，避免注塑生产时出现缩痕、变形的问题，保证安装面的平面度，让组件安装后能够与安装面紧密贴合，不会出现缝隙。另外在结构设计时还要预留出接线的空间，避免安装时导线被壳体挤压，出现线路破损短路的安全隐患。
