圆形带安装耳布勒转移工业部件结构

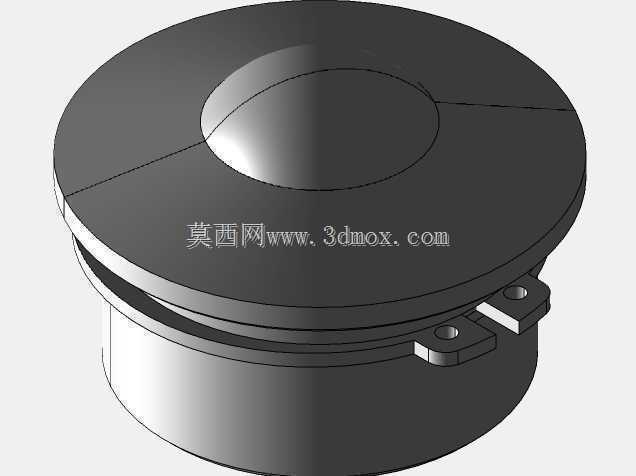

　　在粮油加工、食品物料输送、散料处理的产线工位上，这类布勒转移构件常作为物料流转的转接承载单元使用，承担着不同工序间物料的暂存、导向与密封衔接作用，避免散料在转接过程中出现撒漏、积料或者粉尘外溢的问题，是散料处理系统里容易被忽略但直接影响产线连续运行稳定性的小型构件。从结构设计来看，整体采用上下扣合的圆形壳体构型，上盖做了中心内凹的弧面过渡，这种弧面设计并非单纯为了外观规整，而是考虑到散料下落接触上盖时的导流角度，避免物料在盖体表面形成长期积料的死角，同时弧面结构相比平面结构能更好地分散内部物料堆积带来的静压力，减少盖体长期受载出现的形变概率。上盖与下筒体的衔接位置做了阶梯式止口配合，配合面预留了密封件的安装槽位，

　　实际装配时可以嵌入环形密封胶条，保证腔体内部的密闭性，应对带微负压或者粉尘浓度较高的物料输送工况，避免粉尘从衔接缝隙溢出污染车间环境。下筒体为直筒构型，侧壁延伸出两个带安装孔的固定耳，安装耳上做了U型开口槽而非全封闭圆孔，这种设计是考虑到现场安装时的对位容错性，当设备机架上的固定螺栓位置存在小范围加工误差时，不需要重新扩孔调整，顺着U型槽就能快速滑入对位，降低现场安装的调整难度，两个安装耳呈对称分布，保证构件固定后受力均匀，不会因为单侧受力出现长期使用后的倾斜偏移。从安装边界来看，整体外轮廓为规整圆形，最大外径由上盖边缘决定，下筒体外径略小于上盖，形成的阶梯边刚好可以搭在配套的安装基座台阶上，进一步提升安装后的定位精度，

　　安装耳的突出长度控制在合理范围，不会占用过多周边管线的布置空间，适合在排布紧凑的产线转接工位安装。设计过程中需要重点考量上下壳体的配合公差，止口位置的配合间隙不能过大否则会影响密封效果，间隙过小则会给装配带来难度，尤其是采用金属铸造或者机加工成型时，要考虑加工误差带来的装配干涉问题，通常会在止口配合面预留合理的公差带，保证批量生产时的装配一致性。另外上盖表面的分模线或者拼接缝位置要做圆滑过渡处理，避免出现凸起的棱角，防止物料长期冲刷棱角位置造成磨损，同时也能减少积料挂附的可能。这类构件在实际使用时，内部通常会根据输送物料的特性做相应的表面处理，比如处理粮食类物料时会做食品级的表面涂层，

　　处理磨琢性较强的矿粉类物料时会在内部贴附耐磨衬板，延长构件的使用寿命。从建模逻辑来看，构建这类构件时要先确定整体的安装基准，以下筒体的下端面作为安装基准面，先拉伸出下筒体的基本轮廓，再绘制安装耳的草图，注意U型槽的开口方向要匹配现场安装的操作空间，避免螺栓锁紧时出现工具无法伸入的问题；上盖部分先构建基础的圆形平板，再通过旋转切除或者曲面放样做出中心的内凹弧面，弧面的曲率要结合物料的安息角来设定，保证落到盖体表面的物料能顺利滑落到腔体内部，不会在弧面位置堆积。上下壳体的连接位置除了止口定位，通常还会在周向布置若干个隐形的卡扣或者螺栓连接位，保证设备运行过程中出现振动时，上下盖不会出现松脱移位。这类构件虽然体积不大，但在散料输送系统里的作用十分关键，一旦出现密封失效或者安装松动，很容易造成物料撒漏、粉尘外泄，甚至影响上下游设备的进料稳定性，因此设计时每个细节的尺寸公差、结构形式都要结合实际工况的受力、安装、维护需求来确定，比如安装耳的厚度要根据构件整体满载时的重量来核算，避免长期受载出现安装耳断裂的问题，U型槽的边缘要做倒角处理，避免安装时划伤操作人员或者割破密封件。
