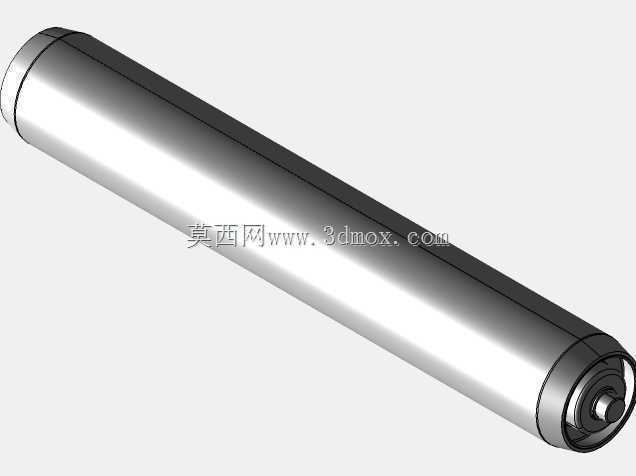

鲁洛D89x576输送托辊结构设计

　　在散料输送、生产线物料转运的场景里，托辊是带式输送机系统里承担承载、导向作用的核心易耗部件，这款直径89mm、辊身长度576mm的鲁洛结构托辊，针对常规平行托辊在运行中易出现皮带跑偏、接触应力集中的问题做了结构优化，适配带宽650mm级别的带式输送设备，也可用于轻型物流分拣线、农产品输送线的从动承载工位。从结构设计逻辑来看，这款托辊采用鲁洛曲线的截面轮廓设计，区别于常规正圆柱托辊的等直径结构，鲁洛截面的辊身与输送皮带接触时，能在辊子转动过程中形成周期性的轴向微动，对运行中的输送皮带有自动对中的纠偏效果，不需要额外加装挡边辊或者纠偏装置就能降低皮带跑偏的概率，尤其适合输送颗粒状、小块状散料时皮带受料偏载导致的跑偏工况。

　　辊体采用薄壁无缝钢管辊身，两端压装冲压轴承座，内置深沟球轴承的结构，轴承座与辊身采用过盈压装配合，保证转动过程中不会出现辊身与轴承座的相对窜动，轴承外侧设置多层迷宫式密封结构，能阻挡输送场景下的粉尘、水汽进入轴承滚道，延长轴承的使用寿命，适配矿山、建材、粮食加工这类多粉尘的作业环境。从安装边界来看，这款托辊的安装轴径采用常规托辊的标准轴伸尺寸，两端轴头的铣扁位置尺寸匹配通用托辊支架的安装槽，不需要对现有输送机的支架做改造就能直接替换同规格的普通圆柱托辊，辊身的径向跳动控制在0.3mm以内，保证高速运行时的转动平稳性，避免皮带运行时出现跳动撒料的问题。设计过程中，针对鲁洛截面的加工工艺做了适配优化，

　　辊身的外圆轮廓采用成型刀具一次车削成型，保证截面轮廓的尺寸精度，避免轮廓误差导致的皮带运行阻力增大，辊身做表面镀锌处理，在潮湿的户外作业场景下也能具备较好的防锈能力，两端的密封端盖采用冲压钢板材质，和轴承座采用卡扣式连接，装配时不需要额外的紧固件，提升装配效率的同时也降低了维护时的拆卸难度。在实际使用场景中，这类托辊除了用于带式输送机的承载段，也可作为无动力辊道的输送辊使用，鲁洛截面带来的轴向微动效果，能让输送面上的工件在移动过程中自动调整姿态，避免工件卡在辊道间隙里，尤其适合输送箱装、袋装的规则包装物料，相比常规圆柱托辊，能减少工件在辊道上的偏斜卡滞问题。辊身的壁厚根据承载需求做了匹配设计，

　　单辊的额定动载荷能满足150kg的承载要求，适配多数轻型、中型输送线的承载需求，转动阻力系数控制在0.02以内，能降低输送机的运行能耗，长期运行时的节能效果明显。在建模过程中，对托辊的内部轴承、密封件、轴用挡圈都做了等比例的还原，所有配合尺寸都按照实际加工公差做了参数化设置，能直接导出工程图用于生产加工，也可以导入输送设备的整体装配模型中做干涉检查，模拟实际运行时的辊子转动、皮带接触的运动状态，验证纠偏效果的实际表现。针对托辊的易损部位，建模时也做了单独的零件拆分，轴承、密封件、轴都设置为可替换的标准件接口，后续维护时可以直接更换对应标准件，不需要整体更换辊体，降低设备的维护成本。
