弧形曲面拱形防护盖板结构设计

　　这类弧形拱形的防护类结构件，在各类工业设备、输送线体、户外公共设施上都有广泛的应用场景，很多人第一眼会觉得它只是个简单的弯板，但实际从结构设计到安装适配，要考虑的工程细节非常多。先从实际用途说起，这类拱形罩壳最核心的作用是在不占用过多内部安装空间的前提下，对下方的传动部件、管线、行走机构形成物理防护，避免运行过程中异物卡入、人员误触运动部件，同时弧形的顶面不会积留灰尘、积水或者散落的生产碎屑，相比平面盖板的自清洁能力强很多，在食品加工输送线、户外游乐设施防护、小型设备的传动端护罩场景里，这种结构的适配性远高于直角折弯的平板护罩。

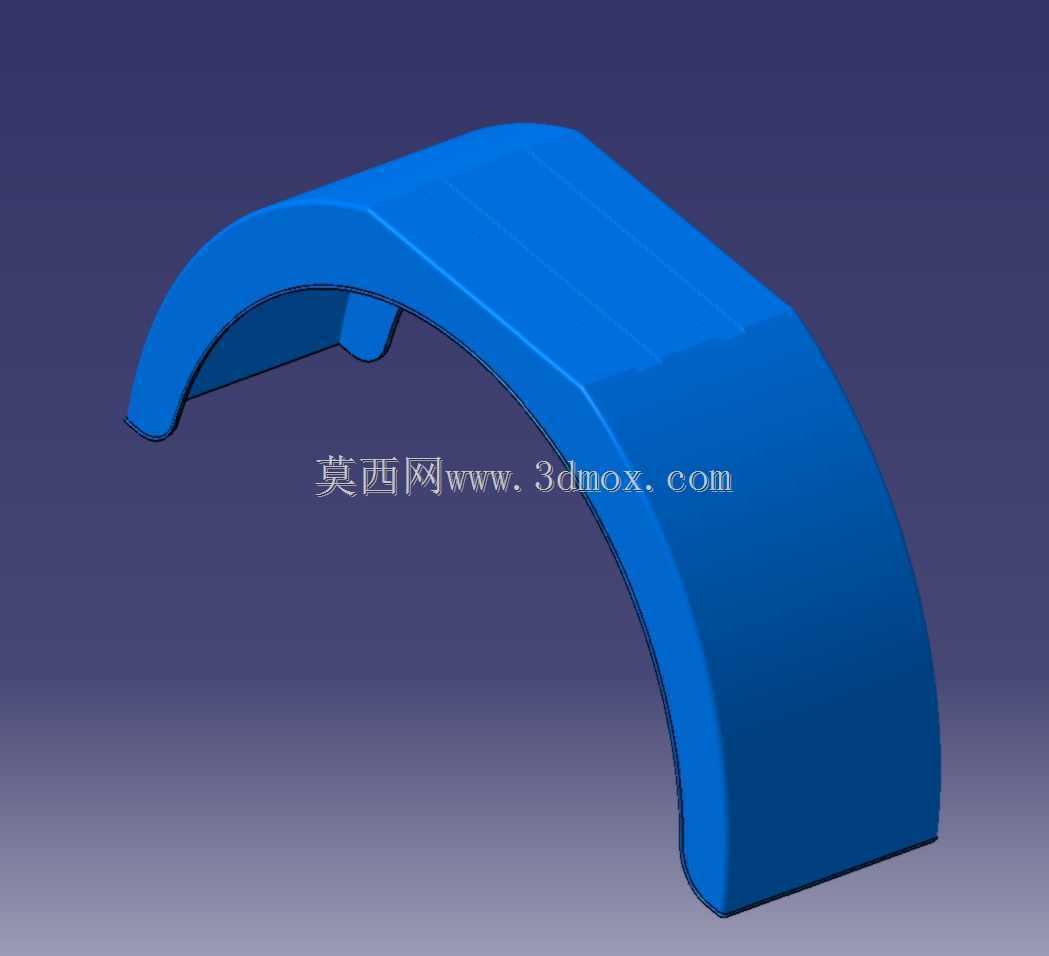

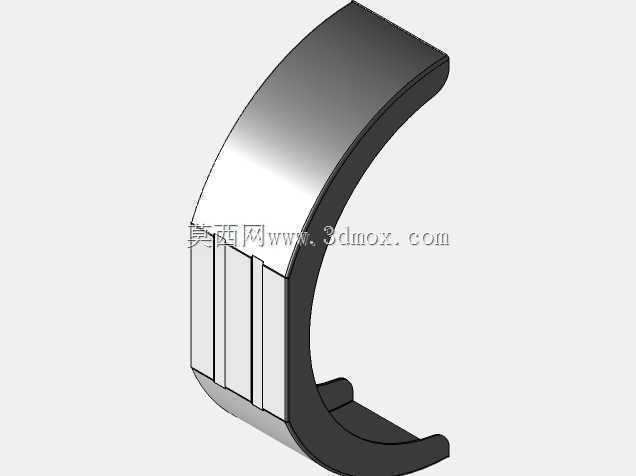

　　设计这类结构的时候，首先要敲定的是拱形的曲率半径，这个参数不是随便画个圆弧就行，要先核算内部需要避让的部件最大运动包络线，比如下方如果是传动滚筒或者行走轮，拱顶的内壁到运动部件最高点的安全间隙要留够，常规工况下静态间隙不小于15毫米，如果是有振动的运行场景，间隙还要放大到20到25毫米，避免设备运行振动时护罩和内部部件产生剐蹭异响。然后是两侧的直边安装段，图里的结构两侧做了向内收的折弯边，这个边的作用一是增加整个拱形件的结构刚性，薄板材折弯之后不用额外加加强筋就能抵抗侧向的形变，二是作为安装基准面，安装的时候这个直面要和设备的安装支架完全贴合，安装孔的位置要避开折弯的R角区域，孔中心到折弯边的距离至少要大于2倍板厚，不然冲孔或者钻孔的时候容易因为R角的曲面导致孔位偏斜，安装的时候螺丝锁附也会出现贴合不严的问题。

　　从结构特性来看，这种等厚的弧形拱形结构，受力特性比平板好很多，垂直方向的载荷会顺着圆弧面分散到两侧的安装支撑点上，同样厚度的板材，拱形结构的顶面承重能力是同尺寸平板的3到4倍，哪怕是用普通的ABS注塑或者薄钢板折弯，日常工况下人员不小心倚靠、或者有小物件掉落砸到顶面，都不会出现明显的凹陷变形。设计的时候还要注意两端的收口处理，如果是较长的护罩，两端要做封边或者外翻的折边，避免板材边缘的快口划伤安装维护人员，同时封边也能进一步提升整个构件的抗扭刚性，长尺寸的护罩不会因为两端没有约束出现扭曲变形。

　　安装边界方面，这类护罩的固定方式一般是两侧直边打沉头孔，用螺丝直接锁在下方的支架或者设备本体上，设计的时候要预留安装操作空间，螺丝的位置要距离侧边足够远，方便电批或者扳手伸入操作，不要把安装孔设在太靠近拱面的位置，不然工具会被弧形面挡住没法垂直锁附螺丝。如果是用在有物料输送的场景，拱面的表面粗糙度要控制在合理范围，不要有明显的凸起或者接缝，避免物料挂在护罩表面堆积；如果是用在户外场景，设计的时候还要在拱形的最低侧预留细小的排水缺口，避免极端情况下积水顺着安装缝隙渗入设备内部。

　　很多新手建模的时候容易忽略的点是折弯或者注塑脱模的R角处理，整个拱形的内外R角要保持均匀的壁厚差，不要出现局部壁厚突变的情况，不然注塑件容易出现缩痕，钣金件折弯的时候会因为应力不均出现侧弯。另外拱面和两侧直边的过渡R角要足够顺滑，不要出现硬棱，一方面是减少应力集中，避免长期受载之后过渡位置出现开裂，另一方面也能减少安装维护时的磕碰划伤风险。这类结构看起来造型简单，但实际落地的时候，每一个曲率、每一段折边、每一个孔位的设计，都要结合实际的安装场景、受力需求、加工工艺来调整，不是随便拉个圆弧拉伸就能满足工程使用要求的。
