塞莱特D500环形法兰连接紧固组件

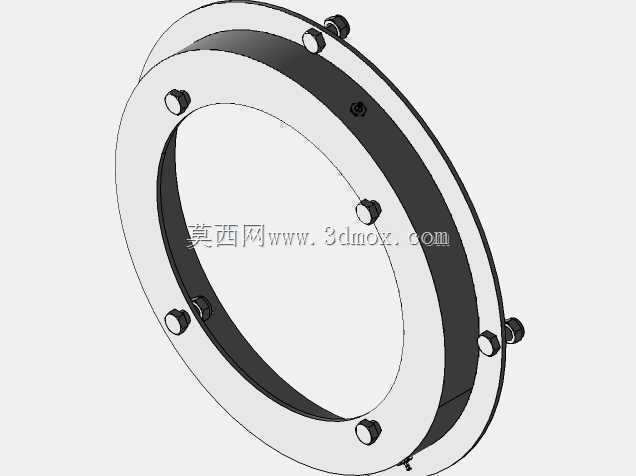

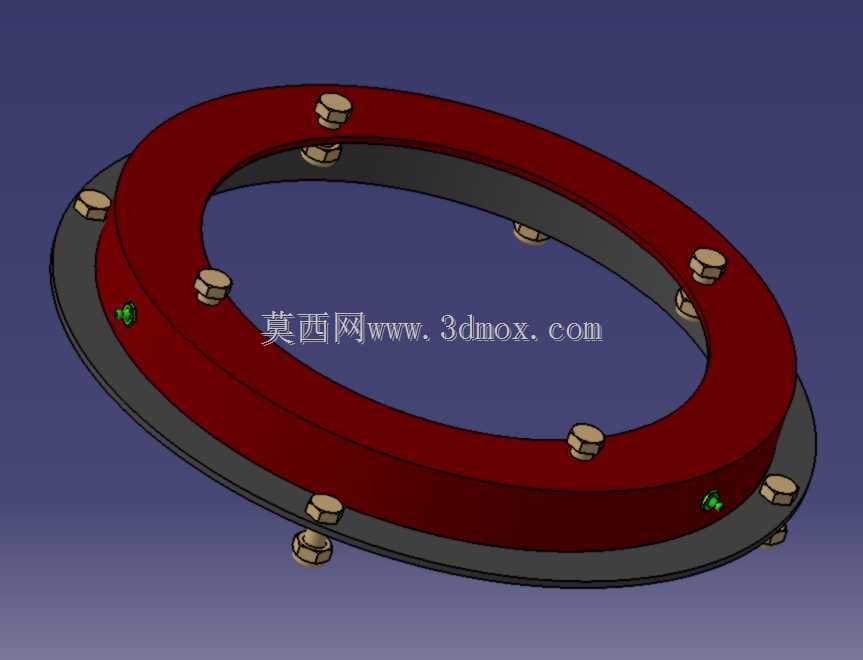

　　在工业管道布设、大型罐体端盖连接、回转支承配套安装等场景中，这类环形紧固连接结构的应用覆盖了从化工流体输送到重型设备装配的多个工程领域。日常现场装配时，不少施工人员会遇到对接面错位、紧固后受力不均导致密封失效的问题，这款环形连接组件的设计正是针对这类现场痛点做了针对性的结构优化。从结构功能来看，整圈均匀排布的螺栓孔位，是按照圆周等距载荷分布原则设计的，每一组螺栓拧紧时产生的压紧力可以沿着环形基体均匀传导，避免局部应力集中造成的法兰面翘曲。组件采用双层环形叠合结构，下层黑色环形基体作为密封承压基座，上层红色环形压圈承担螺栓预紧力的传导作用，两者配合面的平面度公差控制在较高精度区间，装配后无需额外加调整垫片即可实现基础贴合，

　　减少现场装配的选配工序。设计阶段，建模时优先考虑了安装边界的适配性，环形结构的内径尺寸匹配D500规格的通径需求，外径尺寸则根据螺栓排布的安全距离做了冗余设计，既保证螺栓安装时有足够的扳手操作空间，又不会因为外径过大造成相邻管路安装时的位置干涉。每一个螺栓凸台都做了局部加厚处理，避免螺栓拧紧时压溃基体表面，凸台高度统一，保证拧紧时螺母端面与凸台完全贴合，不会出现偏载导致的螺栓附加弯曲应力。组件上预留的小型定位孔位，是用于安装定位销的，现场对接时可以先穿入定位销完成上下层以及对接设备的同轴度找正，再依次穿入螺栓做预紧，大幅降低大直径环形件对接时的错位调整难度。实际使用中，这类结构常被用在中低压流体管道的端部连接、

　　大型回转设备的基座固定、除尘设备风道的法兰对接等场景，相比普通单片式法兰，双层叠合的结构可以在不增加整体厚度的前提下提升整体刚性，运输和吊装过程中不易发生形变，运抵现场后不需要再做平面度校正即可直接安装。建模过程中，所有螺栓孔的位置度公差都按照圆周均布的要求做了参数化设定，修改通径规格时可以直接通过参数调整孔位数量和分布直径，适配不同压力等级的连接需求。密封面的结构没有采用复杂的榫槽设计，而是采用平面贴合的形式，适配常用的橡胶石棉垫、金属缠绕垫等标准密封件，现场更换密封件时不需要加工特殊的密封槽，降低后期维护的配件成本。考虑到现场安装时可能出现的螺栓穿入困难问题，所有螺栓孔都做了微小的倒角导向处理，即使对接时存在微小的位置偏差，

　　螺栓也能顺着倒角顺利穿入孔位，减少高空作业或者狭窄空间内的装配难度。整圈螺栓的数量是根据额定工作压力下的总压紧力计算得出的，单颗螺栓的预紧力乘以螺栓数量，再乘以摩擦系数后的总压紧力，能够满足密封面所需的比压要求，同时不会因为螺栓数量过多造成装配工作量的不必要增加。组件上的两个对称绿色标记点，是用于安装对位的标识，现场装配时将标记点与对接设备上的标记点对齐，即可保证所有孔位的同轴度，避免出现孔位错位需要反复调整的情况。从结构刚性来看，环形基体的截面厚度经过受力仿真验证，在额定螺栓预紧力和工作内压的共同作用下，最大变形量控制在密封允许的范围内，不会因为形变导致密封面出现间隙引发泄漏。这类环形连接组件在设计时没有采用复杂的异形结构，所有轮廓都是规则的回转体特征，加工时可以直接采用车床车削成型，螺栓孔采用钻床圆周等分钻孔即可完成加工，不需要特殊的定制刀具，加工成本可控，适合批量生产应用。
