大口径法兰式回转连接鞍座结构设计

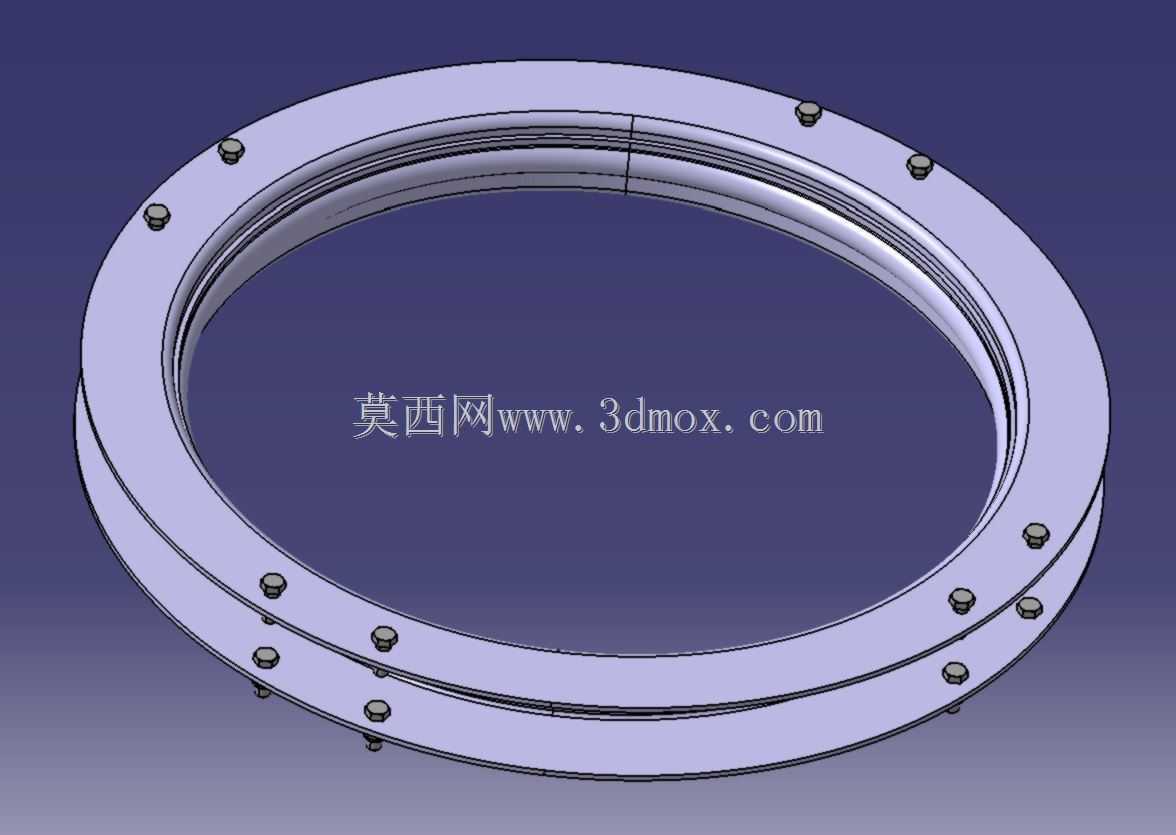

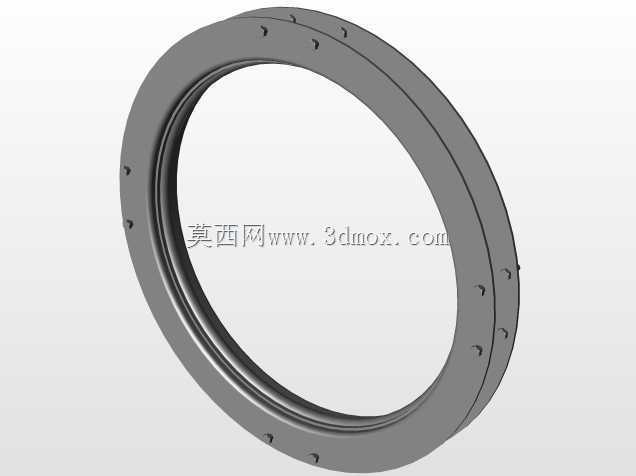

　　在散料输送、大型管道铺设、重型回转工作台这类需要实现两段构件相对回转同时保证密封衔接的场景里，这类大口径环形鞍座是核心的衔接承载部件。不同于普通的固定法兰，该结构采用上下双法兰环分体式设计，两环之间预留了回转间隙，可适配内圈安装密封件或者滑动耐磨衬套的需求，保证相对转动过程中不会出现卡滞，同时能阻断内部输送介质或者外界粉尘进入回转摩擦面。从安装边界来看，该鞍座公称通径达到1000mm，属于大口径衔接构件，上下法兰环的螺栓孔采用圆周均布设计，沿法兰外圈分两排错位排布，单排螺栓孔的位置度公差控制在0.2mm以内，保证安装时上下构件的螺栓可以顺利穿入，不需要额外修配孔位。设计过程中优先考虑了承载后的形变控制，法兰环的厚度经过受力校核，

　　在承受轴向10吨载荷、径向偏载2吨的工况下，法兰端面的平面度变形量不超过0.1mm，不会因为形变导致密封面失效或者回转卡涩。实际应用中，这类鞍座常被用在大型回转料斗的出料口衔接、盾构机的泥浆管路回转接头、大型游乐设施的回转支撑基座位置，替代传统的焊接固定衔接结构，允许相连的两段管路或者构件存在相对周向转动，不需要拆卸螺栓就能调整工位角度。结构上的密封槽设计在法兰环的内侧，采用阶梯式槽型，可以同时容纳O型密封圈和防尘圈，既可以防止内部输送的粉体、浆体泄漏，也能阻挡外界的泥沙、灰尘进入回转配合面，延长耐磨衬套的使用寿命。法兰外圈的螺栓采用内六角圆柱头设计，安装后螺栓头不会突出法兰端面，避免构件回转过程中螺栓头和周边的防护结构发生刮碰，

　　同时螺栓孔采用沉孔设计，沉孔深度刚好覆盖螺栓头的高度，保证法兰外侧面的平整性。两环配合的端面之间预留了0.5mm的间隙，安装时可以在间隙内填充润滑脂，降低相对转动时的摩擦系数，在低速重载的回转工况下，不需要额外添加润滑装置就能保证长期运行无异常。设计时还考虑了加工工艺性，法兰环的内外圆均采用车削加工一次装夹成型，保证内外圆的同轴度，螺栓孔采用数控钻床加工，保证孔位的均布精度，不需要后续钳工修配就能满足装配要求。和同规格的标准回转支承相比，该鞍座结构集成了法兰衔接和回转支撑的双重功能，不需要额外设计连接法兰来对接管路，整体结构高度更低，在安装空间受限的场景下优势明显，同时整体采用碳钢焊接后加工的工艺，

　　制造成本比成品回转支承低40%左右，适合低速、重载、回转频率不高的工况使用。在选型适配时，需要注意核对相连构件的通径尺寸和螺栓孔分布圆直径，保证安装时孔位对齐，同时根据实际输送介质的特性选择适配的密封件材质，如果是输送腐蚀性介质，还可以在法兰过流面衬贴防腐层，不需要改动整体结构就能满足防腐需求。
