带固定支架的拉绳绝缘连接组件

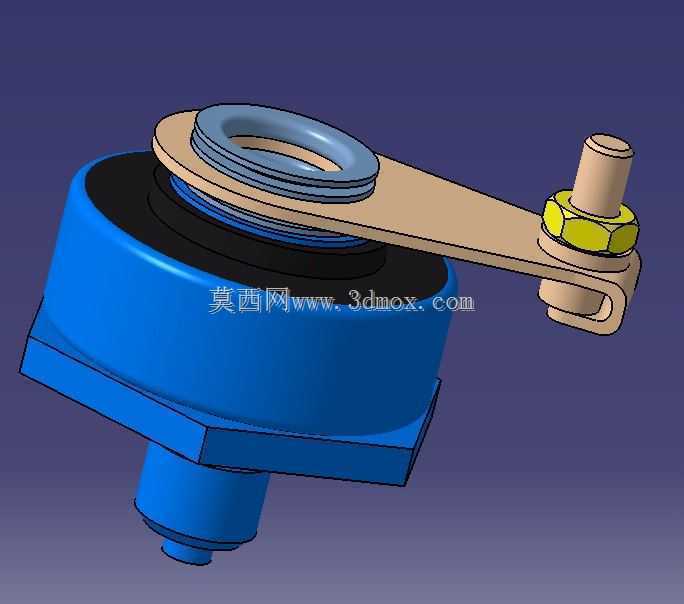

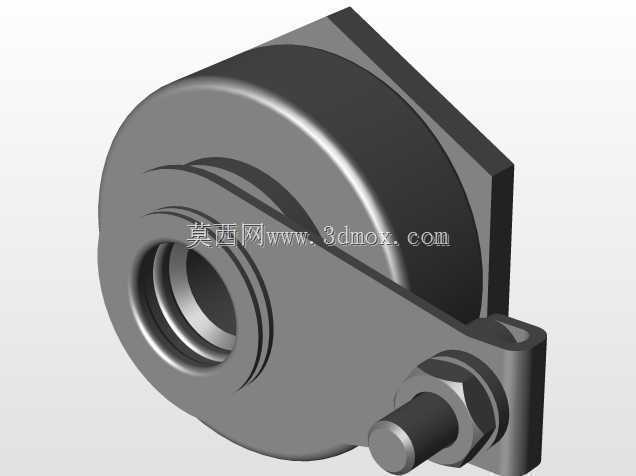

　　在工业气动控制回路、低压电气布线场景里，这类带固定支架的拉绳绝缘连接件，主要承担拉绳触发机构与电气回路之间的绝缘隔断、机械传力作用，常见于行程触发的气动阀组、设备安全拉绳开关的接线端，避免金属拉绳与带电回路直接导通，同时抵消拉绳动作过程中的偏摆力矩，保证触发动作的稳定性。从结构设计来看，主体绝缘基座采用蓝色绝缘材质一体成型，底部带方形安装法兰与同轴导向柱，安装时法兰面贴合设备安装基板，导向柱插入基板对应的定位孔内，可限制基座周向转动，无需额外设置防转销，安装边界上，基座主体外径适配常规20mm规格的安装开孔，底部导向柱长度预留8mm的安装余量，可适配3-6mm厚度的设备安装板，法兰边的四个角可通过M3螺丝完成锁紧固定，

　　安装后整体突出安装面的高度控制在32mm以内，不会占用过多设备外部空间。上部的金属导电片采用折弯成型的铜质基材，表面做镀锡防氧化处理，一端通过环形压接结构套在基座顶部的金属接线端子上，配合顶部的尼龙密封垫圈与锁紧螺母，可实现接线端的防尘密封，避免车间内的粉尘、切削液渗入接线部位造成接触不良；导电片的另一端延伸出带通孔的连接端，通过带尼龙防松垫圈的铜螺栓与外部拉绳接头铰接，铰接部位预留0.5mm的轴向间隙，保证拉绳拉动时导电片可随拉绳角度小幅摆动，不会因硬连接造成基座受力开裂。设计过程中重点考量了绝缘耐压性能，基座材质选用耐冲击的绝缘工程塑料，可承受工频1500V的耐压测试不击穿，满足低压电气设备的绝缘安全要求；

　　同时基座与金属部件的结合面都设置了环形密封槽，配套O型密封圈实现IP54级的防护等级，适配车间多粉尘、少量溅液的使用环境。在实际选型应用中，这类组件可直接替换同安装尺寸的传统绝缘接线柱，相比不带固定支架的绝缘端子，自带的一体式导电片省去了现场接线时的铜片折弯、打孔工序，铰接结构的拉绳连接端可适配直径2-3mm的钢丝绳拉绳，拉绳的拉动角度允许在正负15度范围内偏摆，不会出现卡滞或绝缘件受力断裂的问题。结构建模时，基座的绝缘部分与金属嵌件采用同轴度0.05mm的装配公差，保证顶部接线端子与底部导向柱的同轴度，避免安装后导电片出现偏斜；导电片的折弯角度经过反复校核，在拉绳处于自由松弛状态时，导电片保持水平姿态，拉绳触发行程达到10mm时，

　　导电片的摆动角度不超过8度，不会对基座造成过大的侧向力矩。密封垫圈的压缩量控制在30%左右，既保证密封效果，又不会因锁紧力过大造成垫圈塑性变形失去密封作用。这类组件在气动安全回路中，可作为拉绳触发的信号传递部件，将拉绳的机械位移传递到内部的微动开关，同时实现拉绳与开关内部带电部件的绝缘隔离，避免设备外壳因接线问题出现带电风险；在电源隔离回路中，也可作为临时接线的绝缘固定座，承受一定的拉拽力而不出现绝缘破损。安装时需要注意，基座底部的导向柱与安装孔的配合间隙控制在0.1mm以内，避免基座安装后出现晃动，锁紧螺丝时要对角均匀施力，防止法兰边因受力不均出现翘曲，影响密封效果。
