商用空间隐藏式阻尼可调铰链结构

　　这款铰接构件主要面向商用公共空间的室内隔断、防火门、重型装饰门扇的铰接连接场景，在酒店客房门、走廊防火门、办公空间高隔断等场景中，能够替代传统明装合页，实现门扇开合过程的阻尼缓冲，避免门扇快速闭合产生撞击噪音与结构损伤。从实际使用需求出发，该构件在设计时首先考虑了重载门扇的承重需求，铰接转轴部位采用了叠片式轴套结构，将门扇开合过程中的径向载荷均匀分散到多组轴肩接触面，避免长期使用后转轴出现单侧磨损导致的门扇下垂问题。从安装边界来看，该铰链的固定翼板采用双安装孔位设计，孔位间距适配常规18-25mm厚度的门扇型材安装槽，安装时不需要在门扇边框上额外扩孔，可直接通过自攻螺丝或者机丝螺丝完成固定，

　　活动翼板与门框侧的预装连接件采用卡扣式预定位结构，安装时可先将翼板卡入门框预装槽调整位置，确认门扇开合间隙后再锁紧固定螺丝，能够大幅降低现场安装的调整难度。在功能特性层面，该铰链内置了可调式阻尼结构，通过转轴内部的阻尼脂填充腔与摩擦片的配合，实现门扇开合角度在15度到90度区间内的匀速缓动，当门扇开合角度小于15度时，阻尼结构会自动触发闭合助力，带动门扇平稳贴合门框，不会出现门扇半开未关的漏缝问题。设计过程中特意将阻尼调节结构隐藏在铰接主体的侧端盖内部，日常使用时不会看到调节螺丝外露，保证构件外观的整体性，需要调整阻尼力度时，只需要撬开侧端的装饰盖，用内六角扳手调整阻尼螺丝的压紧度，即可适配不同重量门扇的缓冲需求，

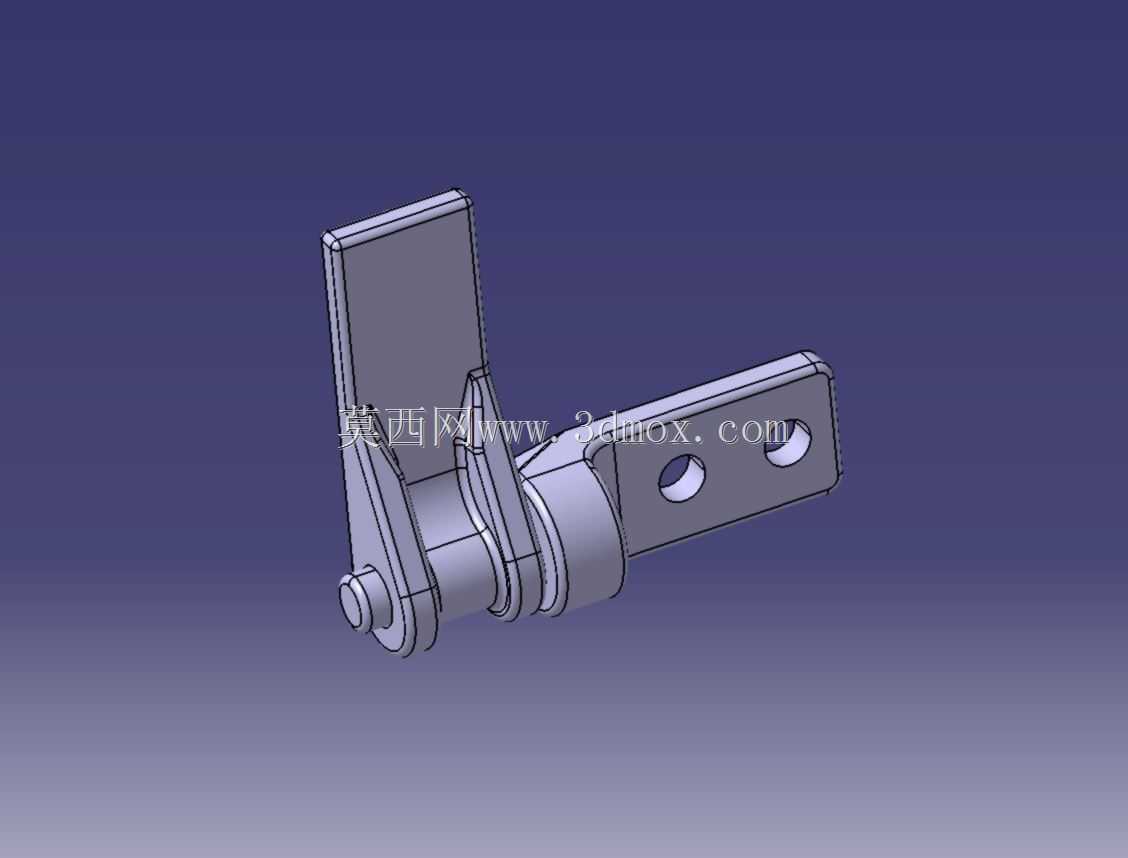

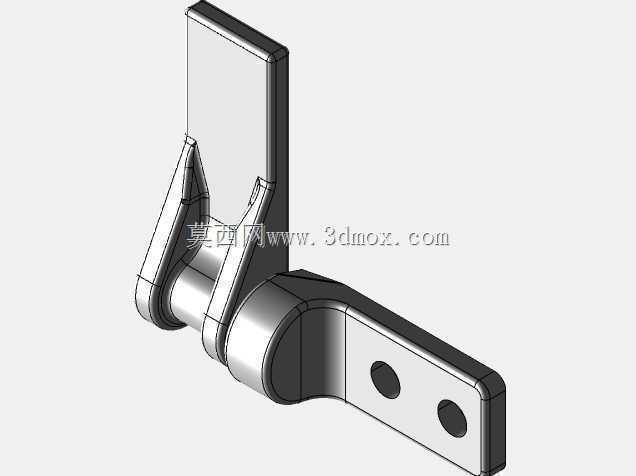

　　不需要将整个铰链从门扇上拆卸下来。从外形结构来看，该铰链的主体采用弯折式承力臂设计，承力臂的截面做了变厚度加强处理，在转轴连接位置厚度最大，向翼板侧逐渐过渡减薄，既保证了承力位置的结构强度，也尽可能控制了构件整体重量，避免铰链自重过大给门扇安装带来额外负载。铰接部位的转轴两端做了圆弧收边处理，不会在门扇开合过程中剐蹭门扇或者门框的装饰面层，翼板的安装面做了铣平加工，保证安装后翼板与型材接触面完全贴合，不会出现安装间隙导致的固定螺丝松动问题。在实际选型适配时，需要注意该铰链的开合转动半径为32mm，安装时需要在门扇与门框的铰接侧预留不小于3.5mm的安装间隙，避免门扇开合过程中铰链主体与门框型材发生运动干涉。

　　针对公共空间高频使用的需求，该铰链的所有活动摩擦面都做了表面硬化处理，轴套部位采用自润滑材质，长期开合使用不需要额外加注润滑油，也不会出现摩擦异响问题，能够满足日均上百次开合的高频使用场景，适配的门扇单扇重量范围在40kg到80kg之间，可覆盖绝大多数商用室内门、装饰隔断门的使用需求。
