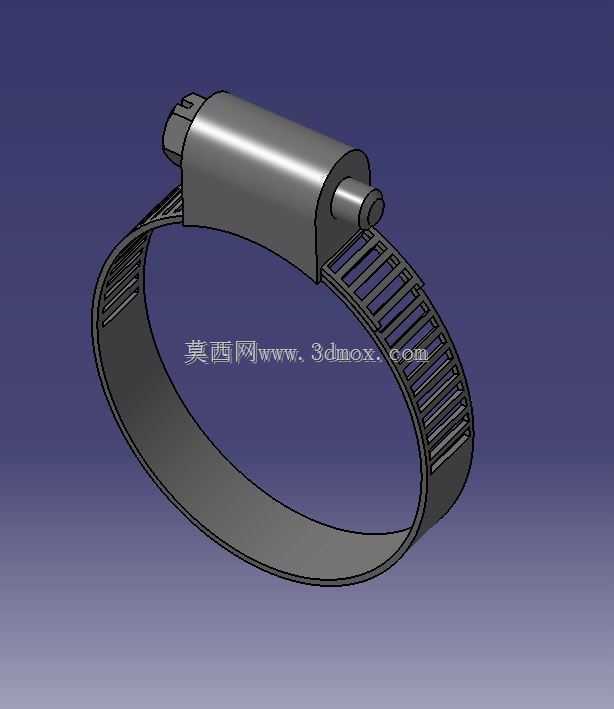

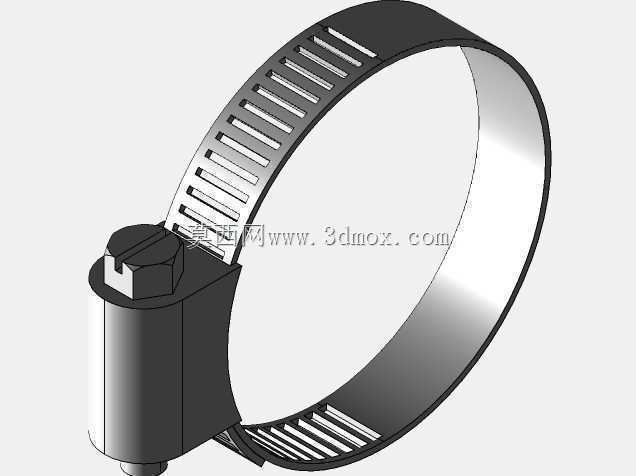

自锁式快装喉箍紧固结构三维设计

　　做三维建模的时候，要特别注意箍带的弯曲回弹特性，箍带采用的是带一定预张力的弹簧钢带料，建模时不能直接把箍带做成完全闭合的正圆，要预留出张开状态的安装余量，锁头和箍带的铰接位置要做0.15mm的间隙配合，避免实际装配时出现锁舌卡滞无法回弹的问题。很多新手建模时会把锁舌和锁体做成一体结构，忽略了锁舌背后的弹性让位空间，实际生产中这个位置是靠材料本身的弹性实现锁止的，三维模型里要把锁舌的倾斜角度、齿槽的啮合深度做准确，齿槽的深度控制在0.3mm，过浅会导致锁止力不足受拉脱开，过深则会降低箍带的整体抗拉强度，在箍带受张紧力时容易从齿根位置发生断裂。从安装边界来看，这款喉箍的适配管径范围覆盖了常规小直径管路的常用规格，箍带的宽度做了加宽处理，在流体管路布设、车用线束固定、通风管道对接等日常工程场景里，这类自锁式快装喉箍是出镜率极高的小部件，很多刚入行的结构设计人员容易忽略这类小紧固件的选型细节，总觉得随便选个尺寸差不多的就能用，实际在设备运维现场，因为喉箍选型不当导致的管路渗漏、线束松脱、密封失效问题占了管路故障的近三成。从结构上看，这款喉箍采用一体式自锁棘轮结构，箍带表面冲裁出连续的梯形锁止齿，锁头部分集成了弹性锁舌与张紧限位结构，和传统的蜗杆传动喉箍相比，不需要借助螺丝刀等额外工具，徒手就能完成初步张紧，锁舌在箍带穿入后会自动卡入齿槽，不会因为管路的持续振动出现松脱退齿的问题，在狭小的设备安装空间里，这种快装结构的安装效率比传统蜗杆喉箍高60%以上。

　　相比窄带喉箍，紧固时对管路表面的压强更均匀，不会因为局部压力过大割伤橡胶软管或者薄壁塑料管路，锁头的外形做了圆弧过渡，没有突出的尖锐棱角，在车用线束固定场景里，不会因为车辆行驶中的持续振动磨破线束外层的绝缘护套。实际选型时，要注意被紧固物体的外径公差，这款喉箍的张紧调节范围有一定余量，对于外径公差在±2mm内的管路，都能实现可靠抱紧，不需要额外配装密封衬垫。在管路对接场景中，喉箍的安装位置要距离管路端面10-15mm，太靠近端面容易在张紧时把管路端部撑裂，太靠内侧则会导致对接位置的密封面压合不紧出现渗漏。建模过程中，箍带表面的齿形排布要和锁舌的行程匹配，当箍带张紧到最小适配管径时，锁舌要刚好卡入最后一个齿槽，不会出现空行程；

　　当箍带张开到最大适配管径时，锁舌也不会从箍带的齿段脱出，避免安装时锁舌和箍带分离导致零件散落。锁头部分的张紧按压位做了防滑纹理设计，徒手按压时的施力面做了内凹弧度，贴合手指的按压轮廓，安装时不需要太大的按压力就能让锁舌脱开，方便后期维护时的拆卸调整。和传统的蜗杆喉箍相比，这款喉箍没有额外的蜗杆、销钉等零散零件，整体是两个冲压件加一个铰接轴组成，零件数量少，装配工序简单，量产时的成本更低，同时因为没有外露的蜗杆头，在设备内部布线布管时，不会勾挂其他的线束或者管路，也不会因为突出的金属棱角划伤操作人员。在户外设备的管路固定场景中，这款喉箍的钢带材质本身做了钝化处理，具备一定的防锈能力，在常规的户外温湿度环境下不会轻易出现锈蚀卡死的问题，

　　后期拆卸调整时不需要额外喷除锈剂就能顺利松开。做结构校核的时候，要重点关注箍带齿根位置的应力集中情况，当喉箍张紧到额定抱紧力时，齿根位置的最大应力不能超过材料的屈服强度，避免长期受张力作用出现齿根断裂，铰接轴的位置要做翻边铆接结构，建模时要预留出铆接的变形量，保证铰接位置转动灵活的同时不会出现松脱。很多人在做管路装配模拟时，容易忽略喉箍张紧后对管路的径向压力分布，这款加宽箍带的设计，就是为了让径向压力沿着箍带宽度方向均匀分布，对于壁厚较薄的硅胶管、橡胶管，不会出现局部压痕过深导致的管路提前老化开裂问题，在食品加工设备的流体管路中，这种无尖锐棱角、易清洁的喉箍结构也能满足卫生级设备的安装要求，不容易在缝隙位置积存物料残渣，日常清洗维护更方便。
