200L车载油气存储罐体结构设计

　　这款200L容积的油气存储罐体，主要适配中型商用车、工程作业车辆的燃油与燃气供给系统，作为车载燃料存储的核心承载部件，需要在车辆复杂行驶工况下维持可靠的密封性能与结构强度，同时兼顾整车底盘的安装空间利用率。从实际装车场景来看，这类罐体通常布置在车架纵梁外侧的空余位置，需要避让底盘的传动轴系、制动管路、线束走向，同时满足整车通过性的离地间隙要求，因此整体采用卧式圆角矩形的截面设计，相比传统圆柱形罐体，能够在有限的垂直高度与横向宽度范围内，最大化利用底盘的不规则安装空间，提升容积效率。

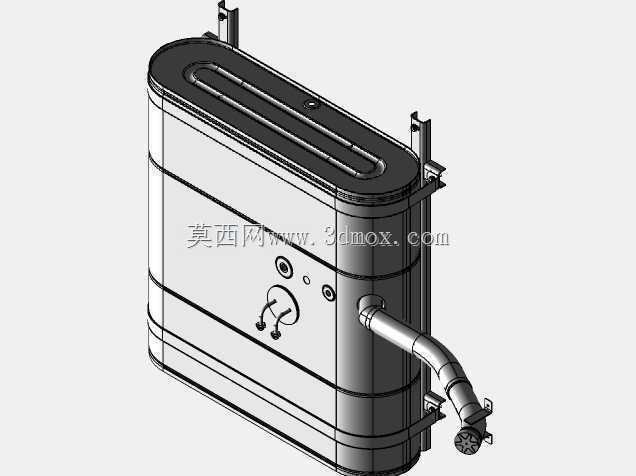

　　在功能设计层面，罐体顶部集成了加注口、液位传感器安装位、压力平衡阀接口、回油接口等多个功能端口，加注口采用带锁止结构的密封盖设计，能够避免车辆行驶过程中燃料晃动溢出，同时防止外部杂质进入罐体内部污染燃料；液位传感器的安装位经过同轴度公差优化，能够保证液位检测数据的准确性，为驾驶舱的燃油余量显示提供可靠的信号支撑；压力平衡阀接口用于连接罐体的通气系统，在燃料消耗导致罐内产生负压、或者环境温度升高导致罐内压力上升时，自动完成气压调节，避免罐体出现吸瘪或者超压胀裂的故障。罐体侧部引出的管路总成，集成了出油接口与快插式接头，端部的过滤结构能够拦截燃料内的细小杂质，保护下游的燃油泵与喷射系统，管路的走向采用刚性弯管加固定支架的设计，能够避免车辆振动过程中管路出现晃动磨损，同时预留了足够的形变余量，抵消车架扭转带来的装配应力。

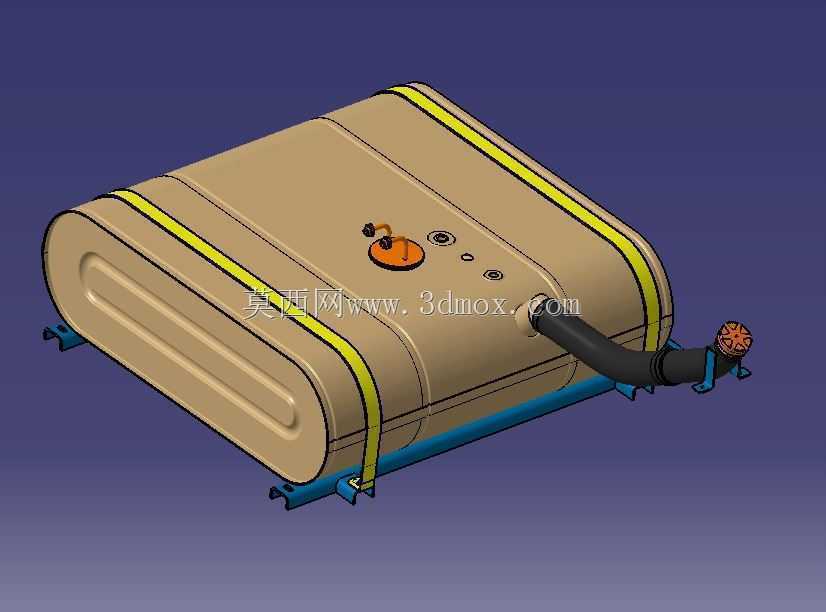

　　从结构设计思路来看，罐体主体采用冲压成型的上下壳体拼焊结构，壳体表面冲压有多道环形的加强筋，既能够提升罐体的整体刚性，抵抗燃料晃动带来的冲击载荷，也能够在罐体受到外部碰撞时，通过筋条的形变吸收部分冲击能量，降低罐体破裂泄漏的风险。罐体外部的两道黄色箍带是核心的固定结构，箍带内侧带有橡胶缓冲垫层，能够避免箍带与罐体金属表面直接接触产生摩擦腐蚀，同时通过张紧螺栓将罐体牢牢固定在底部的安装支架上；底部的安装支架采用折弯成型的型钢构件，支架上预留了与车架纵梁连接的螺栓安装孔，孔位设计兼容多种车型的底盘安装孔距，降低了整车适配的改造成本，支架与罐体接触的位置同样设置了橡胶缓冲垫，能够过滤车辆行驶过程中路面传递的振动，减少焊缝位置的疲劳应力集中。

　　在安装边界的尺寸把控上，这款罐体的整体长度、宽度与高度参数经过多轮底盘布局校核，在保证200L有效容积的前提下，将罐体的最小离地间隙控制在整车通过性要求的阈值以上，同时罐体两端的圆角设计，能够避让轮胎跳动的极限位置，避免转向或者颠簸工况下轮胎与罐体发生干涉。罐体的所有外接接口的位置与角度，都按照底盘管路的最优走向设计，减少了管路的弯折次数，降低了燃料输送的阻力，同时也方便后期的维护拆装。针对车载工况的特殊要求，罐体的焊接位置都经过了气密性测试验证，能够承受长期的交变压力载荷，表面的防腐涂层能够抵御路面飞溅的泥水、融雪剂的腐蚀，提升部件的全生命周期使用寿命。在建模过程中，所有的安装孔位、配合公差都按照整车装配的工艺要求设定，能够直接导入整车装配环境进行干涉检查，也可以作为后续罐体模具开发、工装夹具设计的基础数模，减少结构设计阶段的重复建模工作量。
