汽车ABS鼓式制动传感齿圈支撑组件

项目分类:汽车 发布时间:2022-01-29 ID:520819
  • 汽车ABS鼓式制动传感齿圈支撑组件
  • 汽车ABS鼓式制动传感齿圈支撑组件

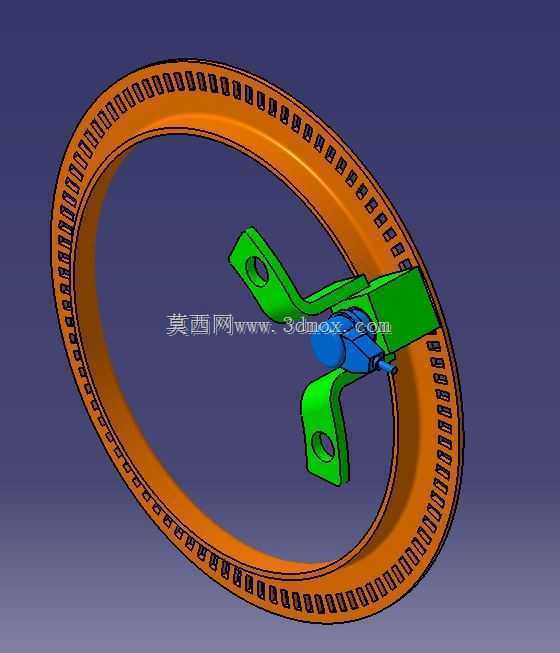

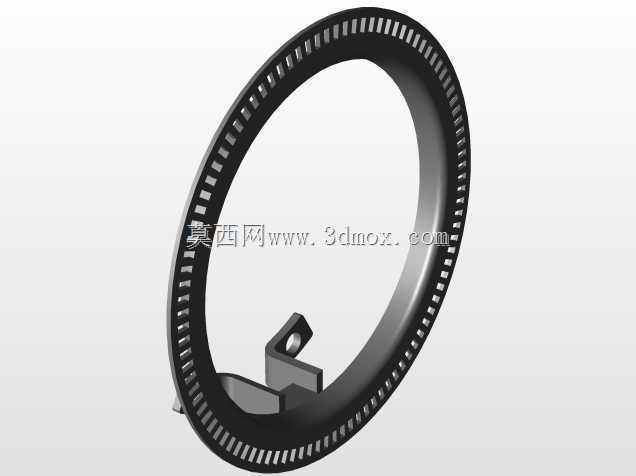

  这套组件适配鼓式制动结构的车桥轮端,核心作用是为轮速传感器提供稳定的安装基准,同时配合齿圈完成车轮转速信号的实时采集,是汽车防抱死制动系统轮端信号采集环节的关键配套部件。日常在商用车、经济型乘用车的鼓刹轮端上,这类结构的应用十分普遍,相比盘式制动的传感安装结构,鼓刹内置的齿圈与支撑组件能更好隔绝行驶过程中泥水、砂石的飞溅侵扰,在非铺装路面、重载行驶场景下的信号稳定性更有优势。从结构设计逻辑来看,齿圈部分采用整圈均匀排布100个凹痕齿的结构,齿形的分度精度直接决定轮速信号的采集分辨率,设计时需要严格控制单齿的角度误差、齿面的形位公差,避免传感器与齿顶之间的气隙波动超出有效检测范围,通常气隙需要控制在0.3mm到1.2mm区间内,

  间隙过大会导致信号幅值不足触发ABS故障码,间隙过小则容易在轮端跳动、轴承磨损后出现齿圈与传感器的刮擦干涉。支撑CAPTEUR的支架部分采用弯折成型的刚性结构,两个安装支脚分别对应车桥转向节或者制动底板上的预装孔位,安装时需要保证支架的定位面与齿圈端面的平行度,避免传感器安装后出现偏斜,导致检测面与齿顶的间隙周向分布不均。设计过程中需要充分考虑轮端的跳动边界,齿圈与轮毂的配合采用过盈压装的方式,过盈量需要根据轮毂材质、齿圈材料的热膨胀系数匹配,避免低温环境下齿圈松动脱落,或者高温制动后齿圈因热胀出现配合失效。支架的安装孔位设计预留了一定的调整余量,方便装配时微调传感器的伸出长度,保证气隙处于最优区间,同时支架的弯折角度经过反复校核,

  在车轮最大转向角度、悬架最大跳动行程下,支架不会与周边的制动管路、悬架拉杆、轮毂防尘罩发生运动干涉。齿圈的环形结构在设计时做了等强度优化,齿根部分做了微小的圆角过渡,避免长期受交变载荷、制动热辐射影响出现齿根裂纹,同时齿圈的端面跳动、径向跳动公差严格控制在0.1mm以内,保证车辆行驶过程中每一个齿经过传感器检测面时的信号输出一致性。在实际装车验证环节,需要分别测试常温行驶、连续制动高温、涉水行驶、低温冷启动等不同工况下的信号输出稳定性,支架的抗振性能也需要满足车桥端的振动频率要求,避免长期受路面颠簸振动导致支架螺栓松动,引发传感器位置偏移。这套结构的安装边界需要匹配对应车型的轮端空间,齿圈的内径需要与轮毂的配合轴径完全适配,

  支架的两个安装孔中心距需要与制动底板上的预装孔位一致,传感器的安装孔轴线需要正对齿圈的齿面中心,偏差角度不能超过2度,否则会导致信号波形失真,影响ABS系统的轮速判断逻辑。相比外置式的轮速传感结构,这种集成在鼓刹内部的组件防护等级更高,后期维护时只需要在更换制动蹄片的时候检查齿圈是否有断齿、支架是否有变形即可,日常使用过程中基本不需要额外调整,能大幅降低售后维护的频次。
