小型卧式3L空气储气罐结构设计

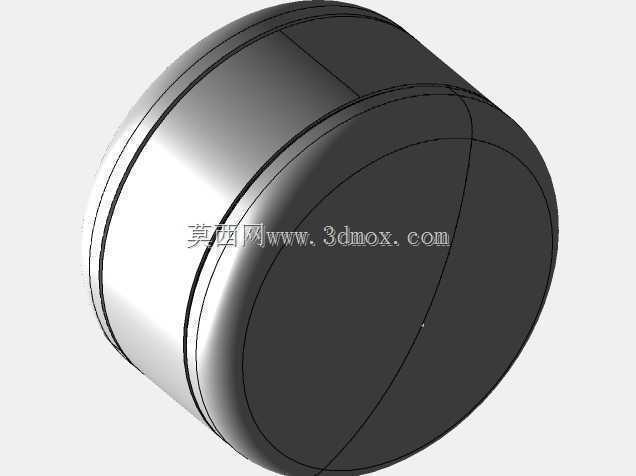

　　在小型气动系统、便携气源配套、家用空气压缩设备的应用场景里，这类3L容积的小型储气罐承担着稳压、缓冲、储存压缩空气的核心作用，区别于工业级大型立式储气罐，小容积卧式结构的设计更适配紧凑安装空间的需求，常见于小型空压机配套、实验台气动回路、便携气动工具供气单元等场景。从结构设计逻辑来看，罐体采用两端椭圆封头拼接的卧式筒体结构，这种封头形式相比平盖封头能更好分散内部气压带来的应力，在同等壁厚条件下承压能力更强，同时椭圆封头的冲压成型工艺成熟，批量生产时的加工一致性更容易控制，筒体与封头的连接采用环向焊接结构，焊接坡口设计匹配薄壁罐体的加工要求，焊后无需额外做大量补强处理就能满足常规低压气动系统的承压需求。罐体侧面预留的接口区域，

　　分别设置了进气接口、出气接口以及压力检测接口的安装位，其中方形的安装平面是为了固定压力开关或者压力表座而设计的，相比直接在弧面开孔安装附件，先铣出安装平面再加工螺纹孔，能更好保证密封面的平面度，减少附件安装后的漏气风险，小型圆形开孔则是安全阀或者泄压阀的安装位，位置靠近罐体端部，不会和进出气接口的管路排布产生干涉。从安装边界来看，卧式放置的结构不需要额外做过高的支撑支架，罐体本身的圆柱面可以直接贴合安装基座，配合两端的固定抱箍就能完成安装，整体径向尺寸控制在适配小型空压机机箱内部的范围，轴向长度也不会超出常规便携空压机的外壳边界，不会给整机的外观设计带来额外的尺寸压力。在功能特性上，3L的容积刚好匹配小排量空压机的工作节奏，

　　能够缓冲空压机启停过程中的气压波动，避免气动工具工作时因为瞬时耗气量过大导致气压骤降，同时也能减少空压机的频繁启停次数，延长主机的使用寿命。设计过程中需要重点考量罐体的壁厚取值，针对常规0.7-0.8MPa的工作压力，薄壁钢板卷制加封头焊接的结构完全可以满足强度要求，同时不会过多增加罐体本身的重量，适配便携设备的移动需求。另外罐体表面的焊缝布局做了优化，两道环向焊缝分别靠近两端封头位置，避开了罐体中部应力集中的区域，同时焊接位置的凸起也不会影响抱箍安装时的贴合度，在做表面喷涂处理时，焊缝位置的打磨量也更小，能降低后续表面处理的加工成本。在气动回路的实际匹配中，这类小型储气罐的进出口通径选择适配小流量供气需求，

　　不会因为通径过大造成罐体内部气压建立速度过慢，也不会因为通径过小导致供气时的压力损失过大，接口的螺纹规格统一采用常规气动管路的通用标准，方便用户在后期维护时直接替换标准管路附件，不需要额外做转接头适配。从建模的细节处理来看，罐体的所有转角位置都做了合理的圆角过渡，既符合实际冲压加工的工艺要求，避免应力集中，也能在做有限元受力分析时减少网格畸变带来的计算误差，接口位置的螺纹孔做了简化处理，保留安装平面和孔位特征，方便后续导入装配体时直接配合对应的阀类、接头类零件完成整机装配。这类小型储气罐的设计不需要设置人孔、手孔等大型储罐的检修结构，因为容积小、工作压力低，日常使用中只需要通过底部的排污阀定期排出罐内积存的冷凝水即可，所以在建模时也预留了底部排污接口的位置，只是在当前展示的视角中没有呈现，该接口位于罐体下方最低位置，能保证罐内的冷凝水可以完全排空，减少积水对罐体内部的锈蚀影响。
