4L规格卧式压缩空气储气罐体结构

　　在小型气动系统的配套选型里，4L容积的压缩空气储气单元一直是桌面级气动工位、小型自动化实验台、便携气动维修单元里的常用配套部件，这类罐体的核心作用并非单纯储存压缩空气，更多是承担系统压力缓冲、冷凝水初步沉降、抵消空压机频繁启停带来的压力脉动的作用，很多刚接触气动系统的设计人员容易忽略小容积储气罐的价值，认为空压机自带的小容积缸体足够支撑系统运行，实际上在配备单作用气缸、小型气动夹爪这类瞬时耗气部件的工位里，没有储气缓冲的情况下，空压机的压力开关会频繁跳变，不仅缩短空压机电机的使用寿命，还会导致气动执行元件的输出力不稳定，出现夹取力不足、气缸动作卡顿的问题。

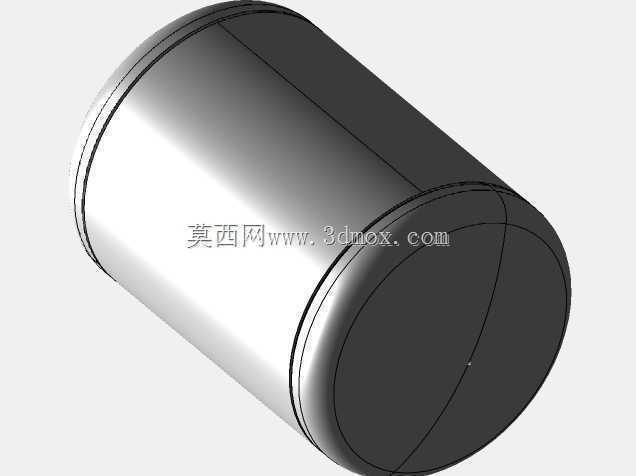

　　这个罐体采用卧式圆柱结构设计，两端采用标准椭圆形封头收口，这种结构选择并非随意为之，圆柱加椭圆封头的结构在承压状态下的应力分布最为均匀，相比方形罐体或者平端盖的圆柱罐体，椭圆封头的转角处应力集中系数更低，在1.0MPa以下的常规气动系统工作压力下，罐体壁厚不需要做额外加厚就能满足强度要求，同时卧式布置的形式相比立式罐体，在小型设备的机架内部安装时，对垂直方向的安装空间要求更低，适合集成在桌面设备的下层机架或者移动气动小车的舱体内部。

　　从安装边界来看，这个4L罐体的筒身直径控制在120mm左右，整体长度不含接口的情况下约380mm，这个尺寸是经过多场景适配优化的：既可以直接固定在4040铝型材搭建的机架横梁之间，利用标准U型管卡就能完成固定，不需要额外设计定制安装支架；也可以适配小型移动空压机的顶部安装位，和空压机的排气口直接通过铜管连接，减少管路长度带来的压力损失。罐体一端的端盖上预留了三个接口位，分别对应进气口、出气口以及排污口，进气口位置靠上，直接对接空压机的排气出口，出气口位置略低于进气口，避免罐体内沉降的冷凝水被气流直接带入下游气动回路，排污口设置在端盖最下沿，日常维护时只需要打开排污阀就能排出罐体内积聚的冷凝水，不需要倾斜罐体操作。

　　设计这类小型储气罐的时候，首先要明确的是工作压力下的壁厚校核，虽然4L的容积属于简单压力容器范畴，但筒身的环向焊缝必须采用全焊透结构，两端封头和筒身的连接位置要做圆滑过渡，不能出现直角焊接的接缝，否则在反复充放压的疲劳载荷下，焊缝位置很容易出现微裂纹。另外罐体表面的处理采用整体喷塑工艺，相比普通喷漆的涂层，喷塑层的附着力更强，在车间多油污、多冷凝水的环境下不容易出现涂层脱落锈蚀的问题，适合长时间在工业现场使用。

　　在实际应用场景里，这类小容积储气罐除了配套固定的小型气动工位，还经常被用在便携气动维修设备上，比如配备小型气动扳手、气动吹尘枪的外出维修作业场景，搭配小型无油空压机的时候，加上这个4L储气罐之后，空压机不需要持续带载工作，罐体内储存的压缩空气可以支撑短时间的大流量耗气作业，同时输出的气流压力更稳定，不会出现空压机启动瞬间气压不足导致的扳手扭矩不够的问题。还有部分教学实验用的气动回路实训台，也会采用这个规格的储气罐，因为容积不大，充压时间短，实验过程中不需要长时间等待罐体升压，同时小容积的罐体在泄压的时候速度更快，适合教学场景下频繁调整回路的使用需求。

　　很多设计人员在选型这类储气罐的时候，容易忽略接口的位置设计，这个罐体的接口全部集中在一端端盖上，这种设计的好处是管路连接全部在同一侧，安装的时候不需要在罐体两侧预留管路操作空间，在紧凑安装场景下可以进一步减少占用的安装空间，同时后期维护的时候，检查管路密封性、更换阀门配件都不需要绕到罐体另一侧操作，维护便利性更好。另外罐体筒身上的两道环向加强筋，并不是单纯的装饰结构，在筒身壁厚较薄的情况下，这两道滚压成型的加强筋可以提升筒身的径向刚度，避免罐体在充压的时候出现径向膨胀变形，尤其是在工作压力偶尔超过额定压力的工况下，加强筋可以有效约束筒身的变形量，降低罐体出现鼓胀失效的风险。

　　从气动系统的匹配角度来说，4L的容积适配的是排量在100L/min以下的小型无油空压机，下游可以同时带动2-3个缸径20mm以内的小型气缸，或者单个小型气动马达，在这个匹配区间内，罐体的缓冲效果最好，既不会因为容积过大导致空压机每次充压时间过长，也不会因为容积太小起不到压力缓冲的作用。如果是用于精密气动调压的场景，还可以在罐体的出气口端加装高精度减压阀，利用罐体本身的大容腔稳定减压阀入口的压力，让下游输出的压力波动控制在±0.01MPa以内，满足精密气动检测、小型气动压装工位的压力稳定性要求。
