射频气动双阀结构三维设计

　　在气动流体控制回路里，这类双阀结构常应用在需要同步通断、介质分流合流的工况场景，比如半导体制造的射频配套气路、小型化工试验台的介质切换支路、自动化生产线的气动执行元件供气管路组，相比单阀串接的布局，一体式双阀能减少管路接头数量，降低气路泄漏风险，同时压缩安装占用空间，适配紧凑排布的设备内部安装位。从实际功能来看，这款双阀可同时控制两条独立气路的通断状态，也可通过内部流道设计实现单路输入双路输出的分流控制，阀体上的标识位用于标注气路通断方向，避免安装时接反管路导致控制逻辑失效。设计阶段首先要考虑的是流道通径匹配，阀体的三个外接端口通径保持一致，保证气流通过时不会产生局部压损过大的问题，阀腔内部的密封槽位置经过反复校核，

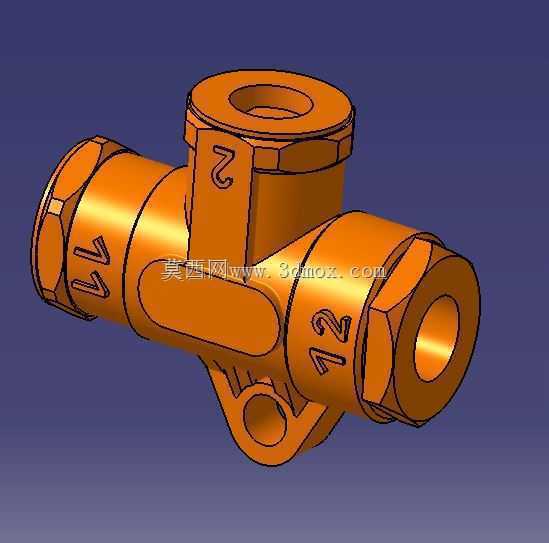

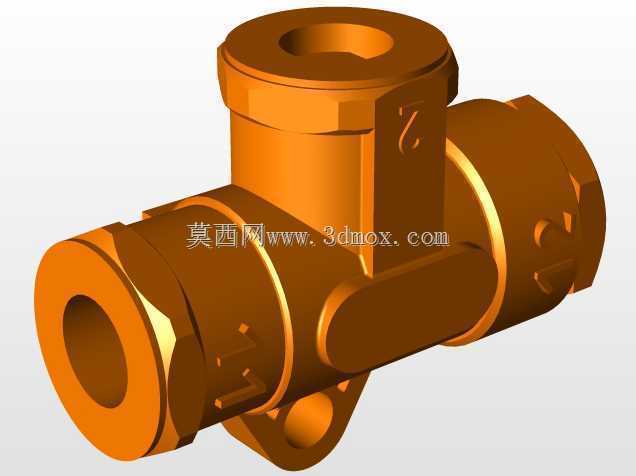

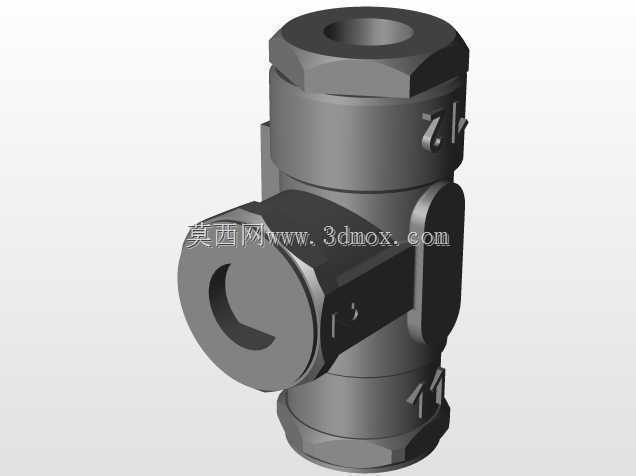

　　确保阀芯动作时密封件能完全贴合密封面，切断气路时无内泄漏。外形结构上，阀体顶部的圆柱形结构是阀芯驱动腔的安装位，侧面的六角结构方便安装时用扳手夹持定位，底部的带孔支耳是安装固定位，安装孔的中心距、孔径尺寸适配常规的阀组安装板标准，不需要额外加工过渡转接板就能直接固定在设备安装面板上。安装边界方面，阀体横向总长度要匹配相邻阀件的安装间距，避免和旁边的管路接头、其他阀件产生干涉，顶部驱动腔的高度要预留出执行元件的安装空间，侧面的外接端口采用外螺纹连接形式，螺纹规格适配常规气动软管快插接头，不需要额外加工转接螺纹就能直接对接常用气动管路。建模过程中，阀体的铸造圆角做了统一处理，所有流道转折处都做了圆弧过渡，既减少气流阻力，

　　也能避免铸造时出现应力集中导致阀体开裂，外表面的加工面和非加工面做了明确区分，密封配合面的粗糙度要求在建模时就做了标注参考，方便后续出工程图时直接调用公差要求。这类双阀在实际使用中，要注意安装时支耳的固定螺栓扭矩不能过大，否则会导致阀体变形，卡滞内部阀芯，影响动作灵活性，外接管路拧紧时也要控制扭矩，避免端口螺纹滑牙导致气路泄漏。从结构设计逻辑来看，一体式的阀体结构相比两个独立单阀拼接的结构，减少了中间的密封连接点，长期使用时的泄漏点更少，维护时只需要拆开顶部的驱动腔就能更换内部密封件和阀芯，不需要把整个阀体从管路上拆下来，降低了现场维护的工作量。阀体外表面的加强筋布局也经过考量，在流道交汇的壁厚较薄位置设置了纵向加强筋，既提升了阀体的整体刚性，也不会过多增加阀体的整体重量，适配轻量化的设备安装需求。
