气动制动控制阀结构三维设计

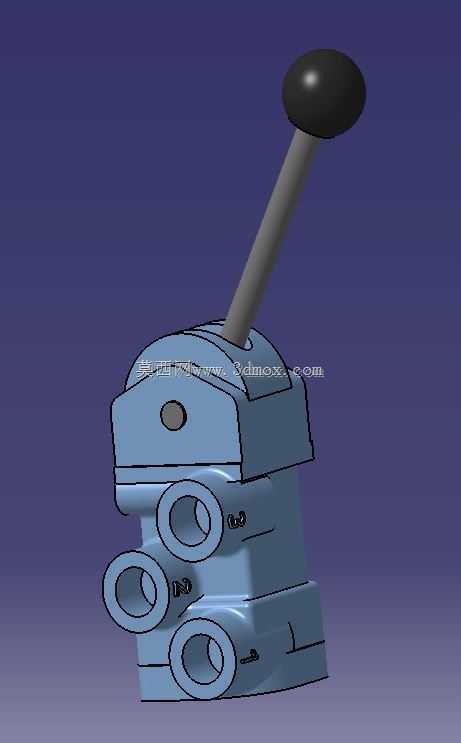

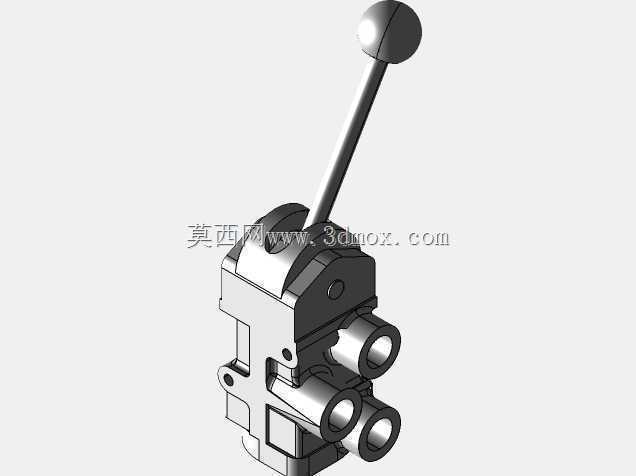

　　这款手动操纵的气路控制阀，主要面向气动制动回路的通断与压力调控场景，常见于工业气动制动系统、中小型气动设备的气路控制单元、移动作业装备的手动制动气路分支中，作为人工介入气路通断、切换制动气路流向的核心操纵元件使用。从实际工况适配来看，这类阀件需要适配常规工业气动系统的0.4-0.8MPa工作压力区间，手动操纵端的球头手柄采用符合人体工学的握持尺寸，操纵行程控制在单手握持扳动的舒适角度范围内，避免操纵力过大或行程过长带来的操作疲劳，同时手柄与阀体的连接部位做了密封与限位设计，防止长期扳动过程中出现气路泄漏、手柄过位松脱的问题。阀体上的三个外接气路接口采用同轴度较高的圆形通孔结构，接口端面预留了标准管螺纹的加工余量，

　　能够直接适配常规气动管路的快插接头或者硬管连接需求，三个接口分别对应进气、工作输出、排气三个气路通道，在手柄扳动到不同档位时，内部的阀芯换向实现气路的导通、截止与排气泄压，满足制动动作的快速响应与制动解除后的余压快速释放需求。从结构设计的逻辑来看，整个阀体采用分体式的块式结构，上下阀体的结合面做了平面度公差控制，保证装配后的密封性能，内部的阀芯腔与三个气路接口的流道做了圆滑过渡处理，减少压缩空气在流道内的压力损失，避免流道直角转折带来的气流啸叫与压力波动。阀体外部的加强筋布局沿着气路压力作用的方向布置，既能够承受气路内部的持续压力，也能在手柄扳动的冲击力作用下避免阀体出现应力开裂，同时整体外形的安装基准面设置在阀体底部，

　　预留了两个安装固定的螺栓孔位，安装孔的中心距按照常规气动阀件的安装尺寸规范设计，能够直接替换同规格的老式手动气制动阀，不需要对安装基座做额外的改型加工。在实际设备集成过程中，这类阀件的安装位置通常设置在操作人员伸手可及的设备操纵台侧方，手柄的初始位置对应制动解除状态，扳动到工作位置时实现制动气路的充气制动，扳动回位时自动接通排气回路释放制动压力，整个动作过程的内部阀芯滑动阻力经过匹配设计，既不会因为阻力过小出现手柄误碰移位，也不会因为阻力过大导致操纵迟滞。阀体的外部轮廓做了圆角过渡处理，避免安装维护过程中尖锐棱角划伤操作人员，所有外露的金属结合面都预留了密封件的安装槽位，能够适配常规的O型圈或者平垫片密封，满足工业车间多粉尘、

　　轻微油污环境下的长期密封需求。从安装边界来看，整个阀件的外接管路接口都布置在阀体的同一侧，方便管路的集中排布与维护，手柄扳动的扇形空间范围内没有其他结构干涉，在设计安装布局时只需要预留出手柄全行程摆动的空间即可，不需要额外留出过大的维护操作空间，整体结构紧凑，能够适配安装空间较为局促的小型设备操纵单元。在气路匹配性上，这款阀的通径设计能够满足常规制动气路的流量需求，制动响应时间控制在气动系统要求的合理区间内，不会因为通径过小导致制动充气缓慢，也不会因为通径过大造成排气时的气流冲击过大，内部的阀芯密封件采用耐磨的气动密封材质，能够承受长期频繁换向的磨损，保证数万次操纵循环后的密封性能不出现明显衰减。
