弗林电磁TELMA151缓速器结构设计

　　商用车长下坡路段的制动热衰退问题，一直是公路运输安全领域的核心痛点，传统鼓式、盘式制动器在长时间连续制动工况下，摩擦片温度急剧升高会导致摩擦系数骤降，制动效能大幅衰减，甚至引发制动失效的恶性事故，电涡流缓速器作为非接触式辅助制动装置，正是为解决这一问题而生，本次拆解建模的弗林电磁TELMA151缓速器，是面向中重型商用车、大客车开发的主流辅助制动部件，在苏尔博伊特维特斯采埃孚S686车型上已有批量配套应用。

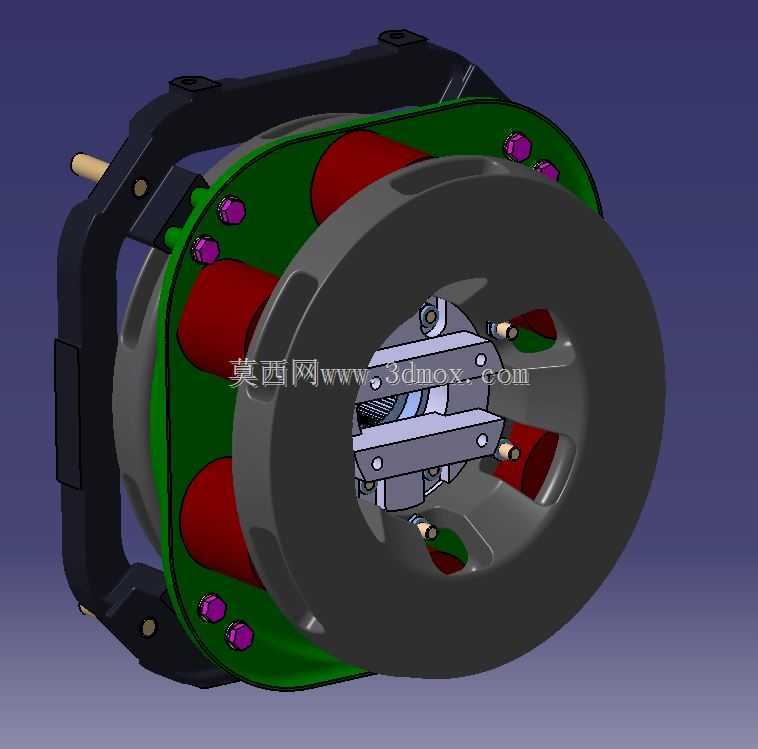

　　从结构布局来看，该缓速器采用对称式多磁极设计，定子组件沿周向均匀布置励磁线圈，线圈外部包覆绿色绝缘防护层，接线端子采用紫色绝缘护套做区分，便于装配时的线路识别与接线校验，转子部分为双盘式导磁结构，通过连接法兰与车辆传动系统的传动轴或变速器输出端刚性连接，定子则通过高强度铸钢支架固定在变速器后端壳体或车架安装位上，支架上预留的多个安装孔位可适配不同车型的安装边界，降低配套适配的改造成本。

　　在实际工作过程中，当驾驶员触发辅助制动开关时，励磁线圈通入直流电产生强磁场，随传动系统高速旋转的转子切割磁感线，在转子内部形成电涡流，电涡流在磁场作用下产生与转子旋转方向相反的制动力矩，将车辆的动能转化为热能通过转子表面的散热结构散发到空气中，整个制动过程无摩擦接触，不会产生摩擦片磨损，也不会出现传统制动器的热衰退问题，可承担车辆80%以上的行车制动负荷，大幅减少主制动器的使用频率与磨损量，延长摩擦片、制动盘的更换周期，降低车辆运维成本。

　　从设计思路层面分析，该缓速器的结构设计充分考虑了商用车的复杂使用工况，转子采用高导磁、耐高温的合金钢材锻造加工，表面设计有辐条状通风结构，车辆行驶过程中气流可穿过辐条间隙带走转子工作时产生的热量，避免持续高温导致的磁性能衰减；定子线圈采用耐高温漆包线绕制，绝缘等级适配商用车发动机舱的高温工作环境，线圈与定子铁芯之间填充导热绝缘材料，将线圈工作时产生的热量快速传导至定子支架散出；外部的黑色防护框架既可以作为定子的安装支撑结构，也可以阻挡行驶过程中飞溅的碎石、泥水直接冲击线圈与接线端子，提升部件的防护等级与使用寿命。

　　在安装边界方面，该缓速器的轴向尺寸经过紧凑化设计，适配多数中重型商用车变速器后端的预留安装空间，法兰连接尺寸匹配主流商用车传动轴的连接规格，不需要对原车传动系统做大幅改动即可完成加装；周向布置的接线端子预留了足够的线束插拔空间，便于整车线束的布置与后期检修；支架上的安装孔采用长圆孔设计，可补偿一定的安装公差，降低装配时的对位难度。

　　在功能特性上，该缓速器的制动力矩可通过励磁电流的大小进行线性调节，能够与车辆的ABS、EBS系统做信号联动，根据车辆的行驶速度、制动踏板开度自动调整制动力矩输出，避免制动力过大导致的车轮抱死问题，提升湿滑路面的制动稳定性；非接触式的工作原理决定了其工作过程无机械磨损，日常运维仅需要定期检查接线端子的紧固情况与线圈绝缘性能即可，运维成本远低于传统摩擦式制动器。

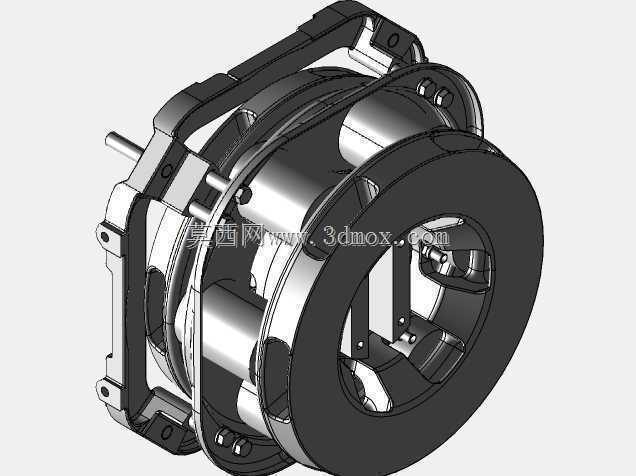

　　从三维建模的角度来看，该模型完整还原了缓速器的所有零部件结构，包括定子铁芯、励磁线圈、转子盘、安装支架、接线端子、连接法兰等细节，各部件之间的装配关系完全按照实际产品的装配公差设计，可直接用于缓速器的结构教学、改装适配的干涉检查、以及整车制动系统的匹配仿真分析，建模过程中对线圈的包覆层、接线端子的绝缘护套等细节都做了精准还原，能够直观展示电涡流缓速器的内部结构与工作原理，为相关从业人员的结构学习、产品改进提供精准的三维参考。
