弗林轮鼓式制动组件结构设计方案

　　这套鼓式制动组件的三维结构，完整还原了商用车后轮鼓刹的核心装配关系，拆解状态下能清晰看到各部件的配合逻辑，完全贴合实车装配的公差要求。日常工况里，这类结构多搭载在轻型载货汽车、低速工程车辆的后轮位置，兼顾行车制动与驻车制动的双重需求，相比盘式制动器，它的制动力矩放大倍数更高，在泥泞、多尘的非铺装路面工况下，密封的鼓式结构能避免砂石进入摩擦副造成制动盘异常磨损，适配矿区、乡村道路等复杂作业场景。

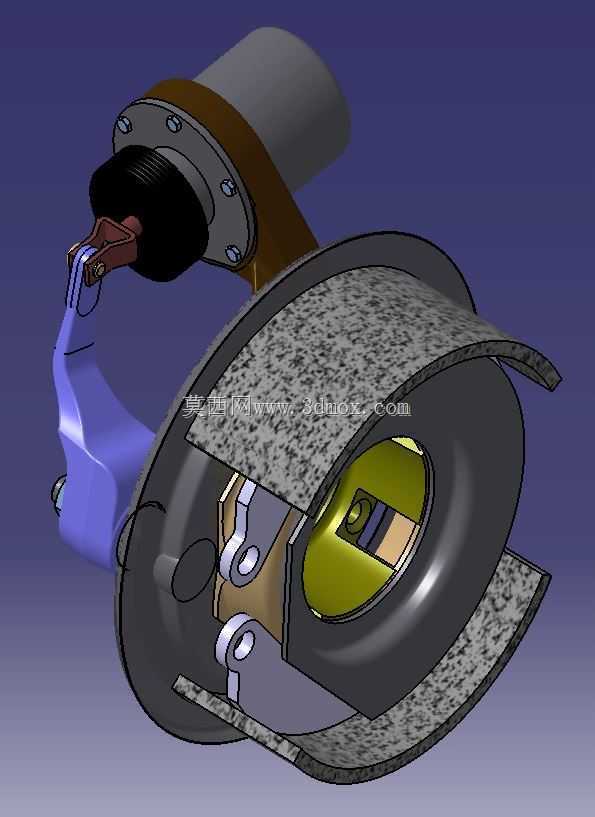

　　从功能实现逻辑来看，制动时轮缸内部的液压推动两侧制动蹄向外张开，让铆接在蹄片外侧的摩擦衬片紧紧压靠在制动鼓内圆柱面，通过摩擦力矩阻碍车轮转动；解除制动时，回位弹簧会拉动制动蹄回到初始位置，保持衬片与制动鼓之间的合理间隙，避免拖磨。这套模型里特意做了剖视处理，能直接看到制动蹄与支承销的铰接结构、轮缸活塞的伸缩腔道、摩擦衬片的铆接点位，甚至连制动鼓外表面的散热筋纹理、防尘罩的折边密封结构都做了还原，完全可以作为结构设计人员做同类产品改型的参考基准。

　　设计思路上，这套结构优先考虑了制造成本与维护便利性，制动底板采用冲压成型的钢板结构，既保证了安装刚度，又能控制整体重量；制动蹄采用T型截面的铸铁基材，摩擦衬片通过铜铆钉铆接在蹄片上，磨损到极限后可以单独更换衬片，不需要整体更换制动蹄，降低后期维护成本。安装边界方面，制动底板上的四个安装孔位完全匹配后桥半轴套管的法兰定位尺寸，中心孔与半轴的同轴度公差控制在0.05mm以内，制动鼓的安装止口与轮毂轴承的配合面采用过渡配合，保证高速转动时的动平衡精度；整体装配完成后，制动鼓的最大外圆直径控制在320mm，轴向安装尺寸不超过180mm，适配16寸及以上规格的轮辋安装空间，轮缸的进油口位置预留了标准M10×1的管螺纹接口，能直接匹配常规的制动硬管连接尺寸，不需要额外做转接设计。

　　细节结构上，这套模型里的驻车制动摇臂采用了锻压成型的杠杆结构，通过拉索连接驾驶室的驻车操纵杆，锁止时摇臂推动制动蹄张开，实现机械锁止，即使液压系统失效，也能通过机械结构保证车辆停稳不溜车。摩擦衬片的摩擦面采用了微弧形的轮廓设计，与制动鼓内圆的初始接触面积能达到85%以上，避免新衬片磨合阶段出现制动跑偏、制动力不足的问题；制动鼓的外圈设计了环形散热筋，连续制动时能快速把摩擦产生的热量传导出去，降低热衰退的影响，保证长下坡工况下的制动稳定性。回位弹簧的刚度经过匹配，既能保证制动解除时蹄片快速回位，又不会因为弹簧拉力过大导致制动踏板行程过长，踏板力控制在常规成年人脚力可轻松操作的范围内，符合人机工程的操作要求。

　　在实际选型适配时，需要注意这套结构的额定静制动力矩能达到8000N·m，满足总质量4.5吨以下车辆的制动法规要求，安装时要保证支承销的润滑脂槽填满耐高温润滑脂，避免长期使用后铰接点锈蚀导致制动回位不畅；摩擦衬片的磨损极限预留了5mm的磨损量，当衬片厚度磨损到剩余2mm时需要及时更换，避免铆钉外露刮伤制动鼓内表面。整个装配结构没有采用复杂的异形零件，所有冲压件、铸件都适合批量生产，零部件的通用化程度高，轮缸、回位弹簧、支承销这些易损件都能和市面同规格鼓刹产品通用，降低了备件的储备成本。
