商用车手动换挡操纵机构总成结构

项目分类:汽车类 发布时间:2022-01-29 ID:520834
  • 商用车手动换挡操纵机构总成结构
  • 商用车手动换挡操纵机构总成结构
  • 商用车手动换挡操纵机构总成结构

  这套换挡操纵结构主要适配轻卡、微卡等采用前置后驱布局的商用车型,在整车布置中承担驾驶员换挡意图传递的核心作用,日常工况下需要承受频繁的换挡侧向力、纵向推拉载荷,同时要适配驾驶室地板的安装空间,避免与周边离合踏板、制动管路、仪表台下方线束产生运动干涉。从实际装车场景来看,这类操纵机构多布置在驾驶员右侧地板位置,底部通过冲压支架直接固定在驾驶室地板的加强梁上,安装面预留的四个螺栓孔位需要匹配地板加强板的焊接螺母位置,安装时需要保证操纵杆的初始垂直度偏差不超过1.5度,否则会出现换挡卡滞、挡位吸入感差的问题。

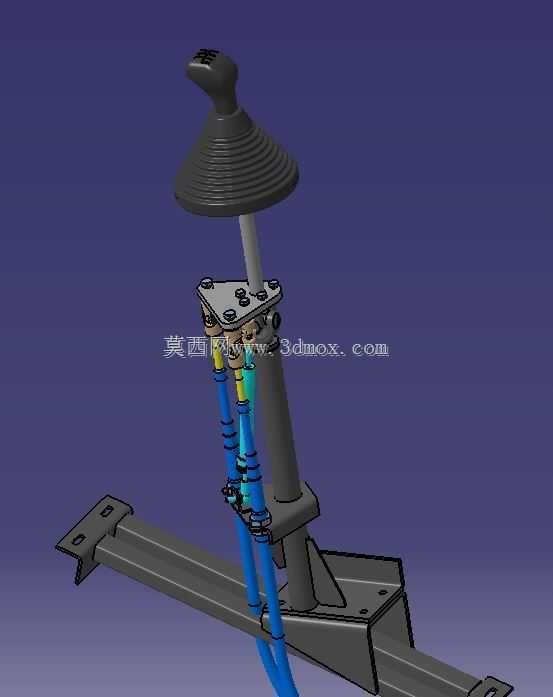

  结构设计上,顶部的换挡手柄采用符合人体工程学的握持造型,表面做防滑纹理处理,下方的波纹防尘套采用耐油橡胶材质,既可以阻挡驾驶室内部的灰尘、杂物落入操纵机构内部,也能适配换挡过程中操纵杆的多角度摆动,避免出现拉扯异响。操纵杆主体采用高强度钢管焊接成型,杆身的折弯角度经过反复校核,保证驾驶员在自然坐姿下手臂的握持角度在15到30度的舒适区间,降低长途驾驶的操作疲劳。杆身下部的连接座采用铸钢材质加工,上面预留的三个软轴固定接口分别对应选挡、换挡两个动作的拉索连接,接口处做了圆弧过渡处理,避免软轴在运动过程中出现硬折,延长软轴的使用寿命。

  底部的安装支架采用3mm厚的冷轧钢板冲压焊接而成,支架的截面采用几字形加强结构,在保证整体刚度的前提下尽可能降低自重,支架两端的安装翻边做了翻边处理,提升局部的抗扭强度,避免长期使用后出现支架变形导致的换挡位置偏移。软轴部分采用带金属编织层的推拉索,外层包裹PVC防护套,既可以传递换挡的推拉载荷,也能适配驾驶室与变速箱之间的相对位移,抵消车辆行驶过程中车架振动带来的操纵杆抖动手感。

  设计过程中首先需要确定的是操纵杆的杠杆比,选挡方向的杠杆比控制在1:3.2左右,换挡方向的杠杆比控制在1:4.1,这个比例区间既可以保证换挡操作的轻便性,也能保证挡位切换的行程在合理范围,不会出现换挡行程过长或者挡位不清晰的问题。运动校核阶段需要模拟所有挡位下操纵杆的摆动轨迹,保证在一挡、倒挡等极限位置时,操纵杆与周边件的最小间隙不小于25mm,避免出现运动干涉。同时要校核软轴的最小弯曲半径,在所有换挡动作下软轴的弯曲半径不能小于200mm,否则会出现软轴卡滞、换挡力陡增的问题。

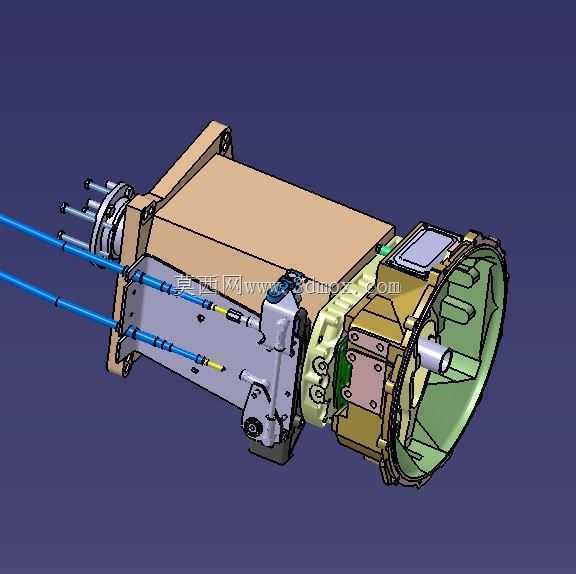

  从安装边界来看,整个机构的总高度从安装支架底面到换挡手柄顶面为680mm,安装支架的横向安装孔距为240mm,纵向安装孔距为120mm,安装时需要在地板上预留直径80mm的过孔,供操纵杆下部和软轴穿过,过孔位置需要匹配密封胶圈,阻挡车外的噪音、灰尘进入驾驶室。软轴的引出方向朝向车辆前方,与变速箱上的换挡摇臂连接时需要保证软轴的走向平顺,避免出现锐角弯折,固定点间距控制在400mm以内,防止车辆行驶过程中软轴出现晃动产生异响。

  实际使用中,这套结构的换挡力控制在80N到120N之间,选挡力控制在40N到60N之间,符合商用车的操作习惯,各挡位的自锁、互锁结构集成在变速箱端,操纵机构本身只做运动的传递,减少了机构本身的故障点,日常维护只需要定期在连接销轴处涂抹润滑脂,检查软轴的固定卡扣是否松动即可,整体的可靠性可以满足30万公里以上的使用要求。针对不同车型的驾驶室地板高度差异,操纵杆的长度可以做适应性调整,软轴的长度也可以根据整车布置的需求定制,具备较强的适配性,能够覆盖多数轻卡、工程自卸车、低速载货汽车的换挡操纵需求。
