汽车发动机涡轮增压器进排气管路结构

项目分类:汽车类 发布时间:2022-01-29 ID:520820
  • 汽车发动机涡轮增压器进排气管路结构
  • 汽车发动机涡轮增压器进排气管路结构

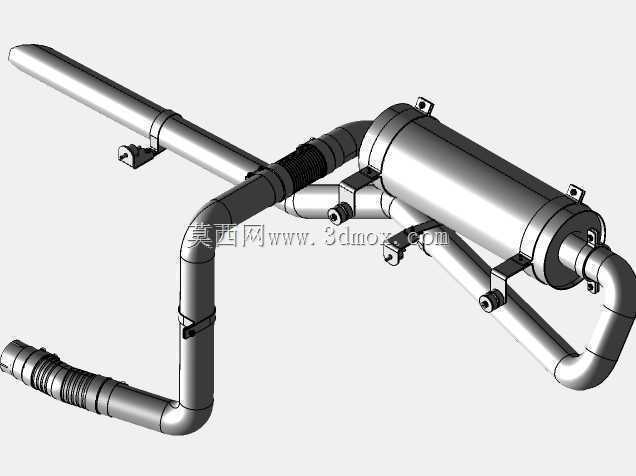

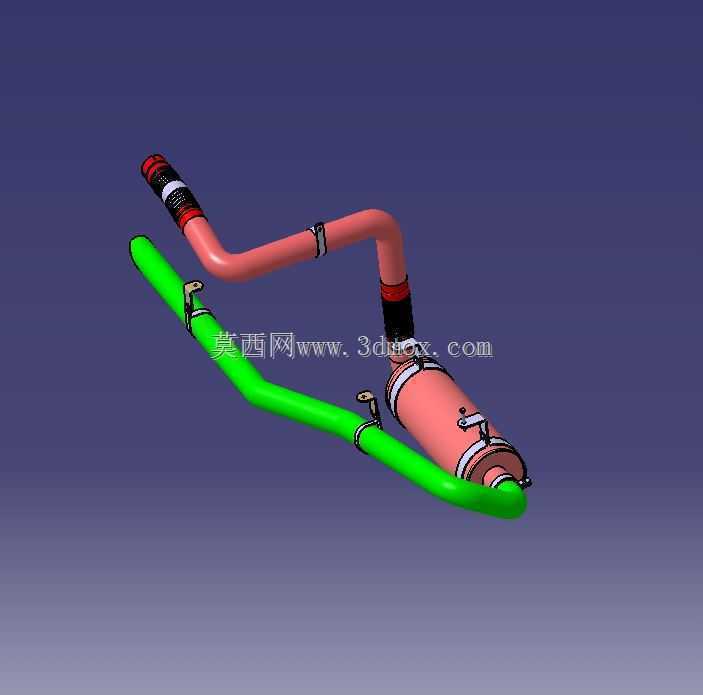

  在乘用车与商用车的动力总成开发环节,涡轮增压系统的管路布局直接决定了增压效率、整机NVH表现以及机舱布置的合理性,这套涡轮增压器配套的进排气管路结构,正是围绕小排量增压发动机的机舱空间约束开发的配套组件。日常工况下,绿色管路承担空滤后洁净空气的输送职责,将经过过滤的进气稳定导入压气机端,管路走向刻意避开了发动机悬置的振动传递路径,同时预留了足够的形变余量,抵消发动机运行过程中产生的窜动与热胀冷缩带来的尺寸变化,避免长期运行后管路接口出现松脱漏气问题。红色侧置管路则连接涡轮壳端与中冷器进气侧,负责将涡轮驱动后的高温高压气体导出,管路外壁设置的多道固定卡箍点位,是经过多轮模态仿真后确定的位置,

  能够将管路一阶固有频率提升至发动机常用转速激励频率以上,杜绝高速工况下管路共振产生的异响与疲劳开裂风险。从设计思路来看,这套管路没有采用常规的等径圆管方案,而是根据不同区段的气流流速调整通径:靠近压气机出口的位置通径略收窄,保证气流初始流速,降低迟滞效应;靠近中冷器端的通径平缓扩大,让高温气流在进入中冷器前提前完成初步扩容,降低中冷器的换热负荷。管路弯折处全部采用大曲率圆弧过渡,没有出现直角弯折结构,最大程度降低管路内的气流阻力,减少增压压力损失,实际台架测试数据显示,这种过渡设计能让管路压损降低12%左右,有效提升发动机中低转速区间的扭矩响应速度。安装边界方面,整套管路的固定点全部采用与发动机缸体、机舱加强梁共孔的设计思路,

  不需要额外在机舱钣金上新增安装点位,能够直接适配同平台多款不同排量的增压机型,降低整车开发的模具投入成本。管路接口全部采用快插式密封结构,配合耐高温氟橡胶密封圈,能够在-40℃到180℃的工作温度区间内保持可靠密封,不需要额外涂抹密封胶,总装线上的装配时间比传统卡箍式接口缩短40%,后期售后维护时的拆装效率也更高。针对涡轮增压系统常见的管路脱开问题,这套结构在每个接口位置都设计了二次锁止卡扣,当管路插入到位后卡扣自动卡入接口的限位槽内,即使内部压力超过额定工作压力的1.5倍,也不会出现管路脱出的问题。在实际整车匹配场景中,这套管路结构已经覆盖了1.2T到1.8T排量区间的多款四缸增压发动机,

  能够满足国六b排放标准下的动力系统布置需求,不管是前置前驱的家用轿车,还是前置后驱的轻型商用车,都可以通过调整管路局部弯折角度快速适配,不需要重新开发整套管路模具。从结构细节来看,管路上预留的多个小直径支管接口,分别对应曲轴箱通风管路、碳罐脱附管路以及进气压力传感器的安装需求,所有支管的角度都经过空间校核,不会和周边的线束、冷却水管产生运动干涉,总装时不需要额外调整周边部件的位置。管路外壁的固定支架采用一体化冲压成型结构,和管路本体通过橡胶减震垫连接,既能够保证固定强度,又可以阻断发动机振动向车身的传递,降低驾驶室内的振动感知。
