可调式气弹簧支撑杆三维结构设计

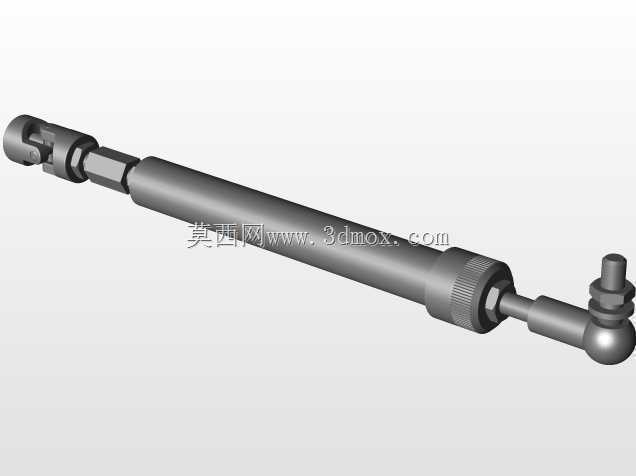

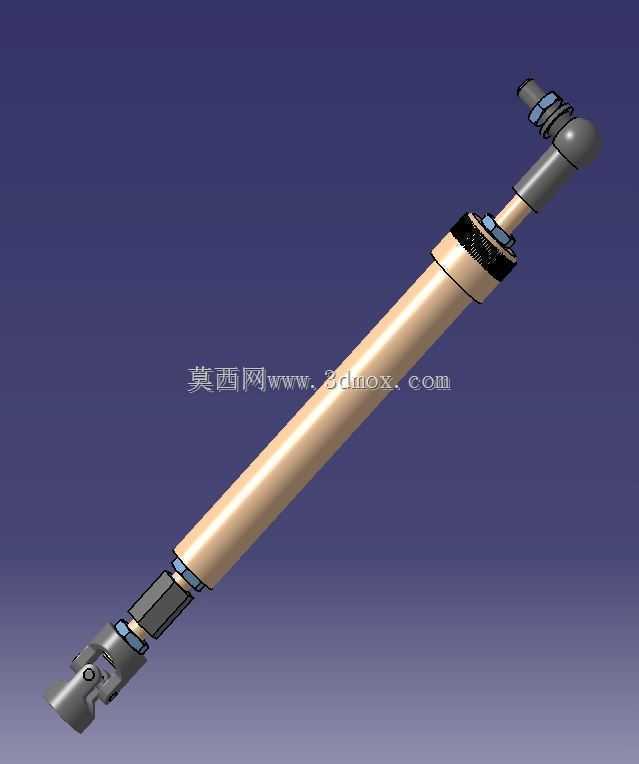

　　这类带端部球铰与叉形接头的气弹簧构件，常被用于设备舱门开启支撑、车辆尾门撑持、工装夹具开合定位、自动化设备防护门阻尼限位等场景，核心作用是通过内部充注的惰性气体形成弹性支撑力，抵消被支撑构件的自重，让开合过程保持平缓的阻尼手感，避免构件快速下坠或弹起造成磕碰损伤。从结构设计逻辑来看，整个构件采用同轴伸缩式布局，主体缸筒为薄壁金属结构，表面做硬质氧化处理提升耐磨与抗腐蚀性能，内部嵌套活塞杆与密封组件，活塞部位设置有阻尼孔道，可在伸缩过程中控制气体流动速率，实现匀速缓动的效果。两端的连接结构做了差异化设计，一端为球铰式接头，可自适应一定角度的安装偏差，补偿安装面的平面度误差与开合过程中的角度偏移，避免活塞杆承受径向弯矩造成密封件偏磨；

　　另一端为叉形带销孔的接头，可通过销轴与安装基座形成铰接固定，保证连接可靠性的同时预留转动自由度。设计过程中需要重点考量安装距与行程的匹配关系，完全伸展状态下的总长度需要匹配被支撑构件的最大开启角度，完全压缩后的长度要满足构件闭合后的收纳空间要求，两端接头的连接孔位尺寸需要适配常用的安装螺栓规格，球铰的摆动角度范围要覆盖构件开合全程的角度偏移量，避免运动过程中出现卡滞。缸筒外壁的限位卡环用于设定最大伸展行程，防止活塞杆被内部气压完全顶出造成结构脱落，活塞杆表面做镀硬铬处理，降低表面粗糙度，减少密封件的磨损速率，延长整体使用寿命。密封组件采用多道密封圈组合结构，既有防止气体泄漏的轴向密封，也有阻挡外界粉尘、水汽进入缸筒内部的防尘密封，

　　适配多粉尘、潮湿的工业作业环境。在实际选型应用中，这类构件的支撑力可根据被支撑构件的重量做匹配调整，安装时需要保证两端铰接点的转动平面与构件开合平面保持一致，避免活塞杆承受侧向力，日常维护中仅需定期检查活塞杆表面是否有磕碰损伤、接头连接是否松动即可，无需额外加注润滑脂，整体结构可靠性高，维护成本低。建模过程中需要重点还原密封槽的尺寸精度、活塞杆与缸筒的配合间隙、两端接头的铰接孔位公差，保证装配后伸缩动作无卡滞，球铰部位的球面配合间隙要控制在合理范围，既保证转动灵活，又不会出现过大的松旷量。
