手动换挡杆防尘罩结构三维设计

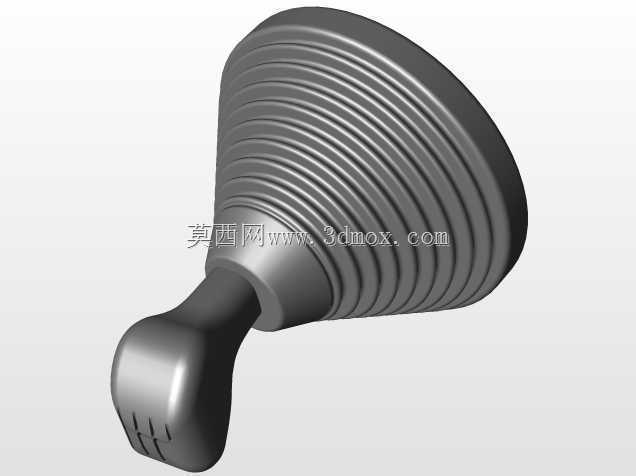

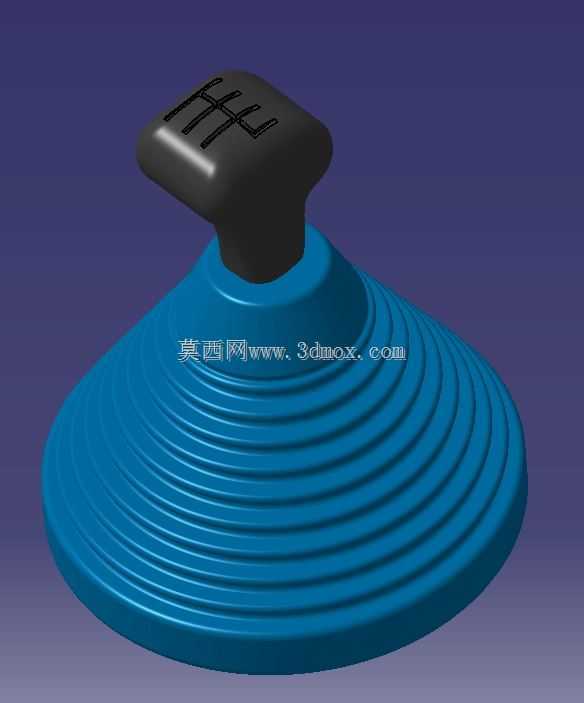

　　手动换挡杆防尘罩是乘用车辆、工程车辆手动操纵换挡机构的核心防护零部件，日常作业场景中，换挡杆需要频繁完成前后左右多方向的摆动操作，换挡杆与驾驶室地板的安装接缝处如果没有柔性密封结构，外界的灰尘、泥水、碎屑很容易顺着缝隙落入下方的换挡操纵机构内部，长期积累会造成换挡拨叉卡滞、润滑脂失效、连杆销轴磨损加剧等问题，直接影响换挡操作的顺滑度，严重时还会出现换挡卡挡、脱挡的故障。这款防尘罩采用锥形波纹结构设计，底部为大直径圆盘安装边，通过一圈均匀分布的环形压合筋与驾驶室地板的安装槽配合，安装时不需要额外打胶，依靠橡胶自身的压缩变形就能实现贴合密封，底部安装边的厚度比波纹段厚1.5mm，既可以保证安装时的压紧强度，

　　避免长期使用后出现边缘翘曲漏缝的问题，也能抵消车辆行驶过程中地板传递的振动，防止防尘罩安装位出现松动移位。上部的连接端采用缩径结构，与换挡杆的球头下部柱面过盈配合，配合面设计了两道环形密封凸棱，卡入换挡杆对应的环形凹槽内，即使换挡杆摆动到最大极限角度，上部连接端也不会出现松脱下滑的情况。中间的波纹段采用等距同心圆褶皱设计，每一圈褶皱的圆弧半径都经过运动校核，当换挡杆向任意方向摆动到极限位置时，对应侧的褶皱会自然压缩贴合，另一侧的褶皱会均匀拉伸展开，不会出现局部褶皱堆叠拉扯、或者拉伸过度产生永久变形的问题，褶皱的壁厚控制在1.2mm，既保证了足够的柔性，让换挡操作时不会因为防尘罩的阻力产生生涩的手感，也具备足够的抗疲劳强度，

　　能够承受百万次以上的往复弯折而不出现开裂。在材料选择上，这类防尘罩一般采用耐候氯丁橡胶制作，表面做哑光处理，能够适应-40℃到120℃的工作环境温度范围，既可以抵御北方冬季低温下橡胶变硬开裂的问题，也能承受夏季驾驶室暴晒后的高温环境，同时橡胶材料具备良好的耐油污性能，即使日常维护时少量机油、润滑脂溅到表面，也不会出现溶胀变形的情况。设计过程中首先需要确定换挡杆的全行程运动包络，根据换挡杆的摆动中心位置、最大摆动角度、安装面到换挡杆手柄的距离，计算出防尘罩需要覆盖的最小空间范围，底部安装边的直径需要大于换挡杆摆动到极限位置时的水平投影直径，避免换挡过程中防尘罩底部边缘被拉扯移位。波纹段的每一圈褶皱高度需要均匀分配，

　　避免某一段褶皱拉伸量过大造成应力集中，上部连接端的内径需要比配合的换挡杆柱面直径小0.8-1mm，保证足够的抱紧力，同时在连接端的上口设计一圈过渡圆角，避免安装时划伤橡胶表面造成应力开裂点。实际装车验证中，这款结构的防尘罩在换挡全行程内的操纵阻力增量不超过5N，不会给驾驶员带来额外的操作负担，密封性能可以达到IP54级别，能够完全阻挡日常行驶中的灰尘、溅水进入换挡机构内部，相比传统的直筒式橡胶套，波纹结构的伸缩行程更大，可以适配更大摆角的换挡机构，同时褶皱形成的环形结构还能吸收一部分换挡操作时传递到地板的振动，提升驾驶室的NVH表现。安装时只需要先将上部连接端卡入换挡杆的固定槽，再将底部安装边压入地板的安装卡槽内，整个安装过程不需要额外的紧固件，后期维护更换时也可以直接徒手拆卸，不需要拆解周边的内饰件，维护效率很高。
